ZigBee应用层位于最顶层,由应用支持子层(APS 子层)、ZigBee设备对象(ZDO)和应用框架(Application Framework,AF)即制造商所定义的应用对象组成。应用支持子层(APS 子层)提供NWK 层和APL 层之间的接口,它提供了在NWK 层和APL层之间以及从ZDO 到制造商的应用对象之间的通用服务集的接口。这种服务由两个实体(数据实体APSDE 和管理实体APSME)来实现,数据传输服务由APS数据实体通过数据访问点(APSDE-SAP)提供,管理实体通过管理实体服务访问点(APSMESAP)提供管理服务,并维护一个管理对象数据库。APS 子层参考模型如图4.10所示。

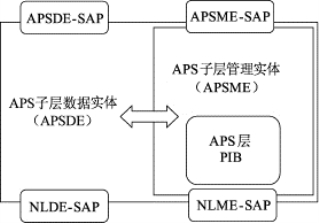

图4.10　应用支持子层参考模型

APS子层有以下三种功能：

(1)对APS层协议数据单元APDU 的处理。

(2)绑定需求匹配的同一网络中的设备,信息可以在被绑定的两个设备之间传递。(www.daowen.com)

(3)信息库维护管理和安全服务。

ZDO 有如下四种功能：

(1)对APS和NWK 层进行初始化。

(2)分析设备功能,对设备在网络中的地位进行定义。

(3)初始化和响应绑定请求。

(4)提供设备Profile和APS之间的接口。
