注塑的外观构件、壳体的结构设计应综合考虑产品要求、外观造型、注塑材料、各种功能要求、局部特点、生产规模和加工条件及成本等因素。

设计注塑外观构件、壳体的有关几何参数时，如壁厚、加强筋、塑件上孔的孔径和孔深及孔的距离，还有外观构件的外形尺寸、选择的材料等都需考虑。可参考有关设计手册或类似的设计产品、设计经验确定。注塑件也存在定型收缩的问题，因此，在设计注塑外观构件时也要考虑脱模斜度。通常，注塑外观构件内表面拔模斜度取为15′，外表面取为30′，孔的斜度与内表面相同，加强筋的斜度为2°～5°。壁厚设计尽可能均匀，过厚的部分容易在内部产生气孔、收缩变形等缺陷，外观构件转弯连接处，应避免使用锐角连接，而采用圆角过渡，否则，易造成应力集中，外观构件的结构上，尽量避免表面凹陷，否则，将加大模具的复杂性，降低生产效率，增加成本，塑料外观构件的设计是一个比较复杂的问题，涉及力学、材料学、加工工艺学、设计美学等诸多学科，并受到产品使用状况、生产条件等的约束，此外，设计实践经验也会左右设计方向的走向与成败。

认真分析、研究典型的产品实例，参考借鉴成功的案例无疑是一个提高设计能力的有效途径。很多优秀的产品的结构设计方案，其实也不是一次设计就得到的，都是在依次考虑各种相关因素后，经逐步改进后的结果。(www.daowen.com)

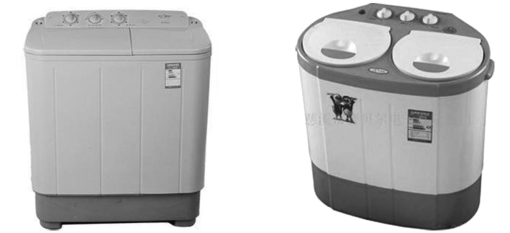

例如双桶洗衣机（图3-11），机体部分的左边为洗衣桶，上盖放置在机体对应部分表面，要方便盖上、取下。洗衣桶上沿设置成阶梯状的目的是防止上盖滑落，因此，在上盖对应位置开设一条凹槽与之配合，结构也比较简单，但很笨重，材料浪费很多，若用ABS塑料制造，盖重一般超过5.0 kg。若去掉多余材料，根据力学强度计算或设计经验，上盖设计成2.5 mm厚外观构件，同样可满足基本功能要求，但轻巧了很多，也引起了内外周边沿薄壁的力学强度不足。通过设计加强筋，提高盖体强度，设计中注意到只需几点与机体梯形部分配合，也可达到防滑落目的，从而只在几条加强筋上开设凹槽，结构件的质量将大大减轻。

图3-11　双桶洗衣机
