认知数控机床的伺服主轴驱动装置,了解其组成,并掌握其工作原理。
数控加工中心对主轴有较高的控制要求,首先要求在大力矩、强过载能力的基础上实现宽范围无级变速;其次要求在自动换刀过程中实现定向角度停止(即准停),这对加工中心主轴驱动系统提出了更高的要求。在实际应用中,常采用专用交流伺服主轴驱动装置,其本身具有准停功能,其轴控PLC信号可直接连接至CNC系统的PMC,配合简捷的PMC逻辑程序即可完成准停定位控制,且控制精度非常高。
交流主轴驱动系统也有模拟式和数字式两种形式,其结构由主轴驱动单元、主轴电动机和检测主轴速度与位置的旋转编码器三部分组成,主要完成闭环速度控制,但当主轴准停时,则完成闭环位置控制。主轴驱动单元的闭环控制、矢量运算均由内部的高速信号处理器及控制系统实现。不同数控系统的主轴专用驱动装置是不同的,常用的主轴伺服系统介绍如下。
一、FANUC主轴伺服系统
FANUC公司生产的主轴系统,主要分为直流主轴驱动系统与交流主轴驱动系统两大类。从20世纪80年代开始,FANUC公司已使用了交流主轴伺服系统,从90年代开始,交流伺服走向全数字化。目前有S系列、P系列、H系列、α系列、β系列以及新一代的αi系列、βi系列交流数字伺服驱动单元,如图2-5-1所示。主轴伺服系统采用微处理器控制技术进行矢量计算。主电路采用SPWM晶体管控制技术,具有定向控制功能。

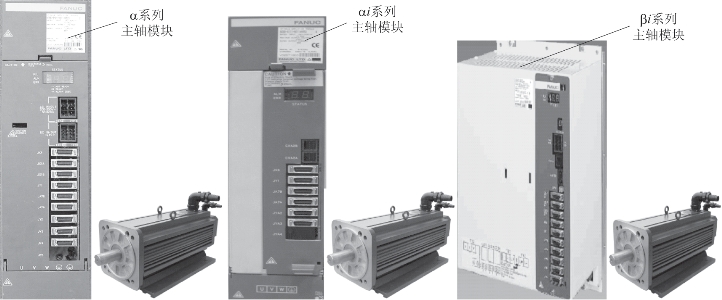

图2-5-1 FANUC系统常用交流主轴伺服系统
1.FANUC系统α系列电源模块原理及作用

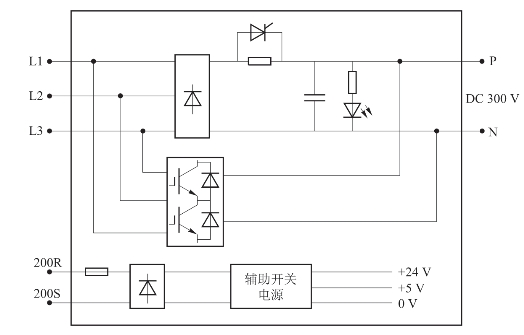

图2-5-2所示为FANUC系统α系列电源模块主电路。电源模块将L1、L2、L3输入的三相交流电(200 V)整流、滤波成直流电(300 V),为主轴驱动模块和伺服模块提供直流电源;200R、200S控制端输入的交流电转换成直流电(DC 24 V、DC 5 V),为电源模块本身提供控制回路电源;通过电源模块的逆块把电动机的再生能量反馈到电网,实现回馈制动。
图2-5-2 FANUC系统α系列电源模块主电路

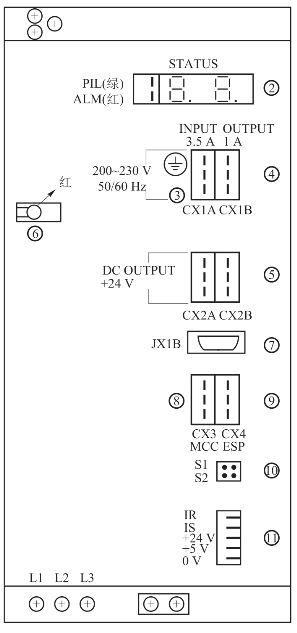

2.FANUC系统α系列电源模块的端子功能(图2-5-3)
图2-5-3 FANUC系统α系列电源模块的端子功能
(1)DC-Link盒:直流电源(DC 300 V)输出端,该接口与主轴模块、伺服模块的直流输入端连接。
(2)状态指示窗口(STATUS):
PIL(绿)表示电源模块控制电源工作。
ALM(红)表示电源模块故障。
--表示电源模块未启动。
OO表示电源模块启动就绪。
##表示电源模块报警信息。
(3)CX1A:控制电路电源输入200 V、3.5 A。
(4)CX1B:交流200 V输出,该端口与主轴模块的CX1A相连接。
(5)CX2A/CX2B:均为DC+24 V输出。
(6)直流母排电压显示(充电指示灯):该指示灯完全熄灭后才能对模块电缆进行各种操作。
(7)JX1B:模块之间的连接接口。与下一个模块的接口JX1A相连。进行各模块之间的报警信号及使能信号的传递。最后一个模块的JX1B必须用短接盒(5、6脚短接)将模块间的使能信号短接,否则系统报警。
(8)CX3:主电源MCC(常开点)控制信号接口。一般用于电源模块三相交流电源输入主接触器的控制。
(9)CX4:ESP急停信号接口。一般与机床操作面板的急停开关的常闭点相接,不用该信号时,必须将CX4短接,否则系统处于急停报警状态。
(10)S1、S2:再生制动电阻的选择开关。(www.daowen.com)
(11)检测脚的测试端:IR\IS为电源模块交流输入(L1、L2)的瞬时电流值;+24 V、+5 V分别为控制电路电压的检测端。
(12)L1、L2、L3:三相交流200 V输入,一般与三相伺服变压器输出端连接。

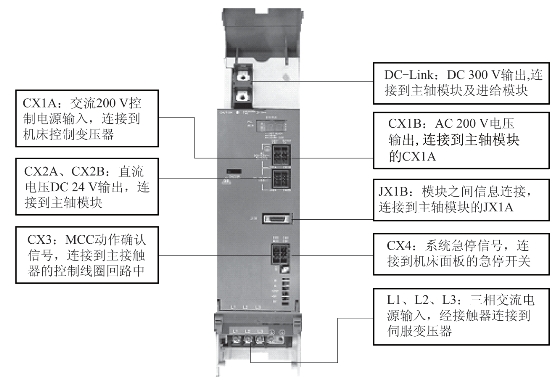

3.FANUC系统α系列电源模块的连接(图2-5-4)
图2-5-4 FANUC系统α系列电源模块的连接

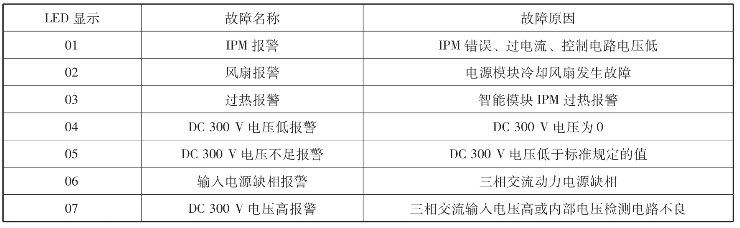

4.FANUC系统α系列电源模块报警代码(表2-5-1)
表2-5-1 报警代码

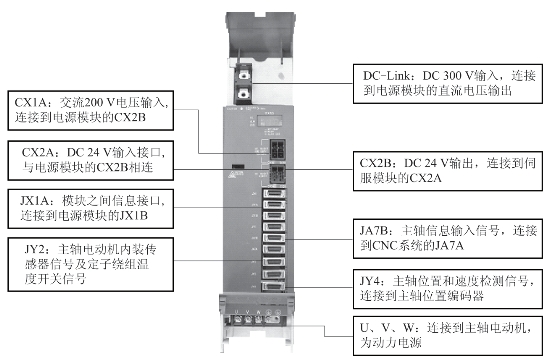

5.FANUC系统α系列主轴模块的连接(图2-5-5)
图2-5-5 FANUC系统α系列主轴模块的连接
二、SIEMENS主轴伺服系统
SIEMENS公司生产的主轴系统,主要分为直流主轴驱动系统和交流主轴驱动系统两大类。从20世纪80年代开始,交流伺服慢慢取代了直流伺服,推出了6SC6××系列主轴驱动系统及新一代的611U/611D等全数字伺服系统,如图2-5-6所示。611伺服驱动系统是一种模块化晶体管脉冲变频器,主要由电源模块、伺服驱动电动机模块、电抗与滤波模块等组成。除了具有传统的速度和转矩控制等功能以外,611伺服驱动系统还在标准型号中提供集成的定位功能,从而减轻控制器的负担。611伺服有单轴模块和双轴驱动模块,双轴驱动模块使用双轴电源模块,结构极为紧凑;电源电压范围宽,通过闭环电源接口模块供电,驱动轴的运行不受电源扰动影响。611伺服具有PROFIBUSDP现场总线通信,可以将611伺服系统无缝集成在任何自动化环境中。

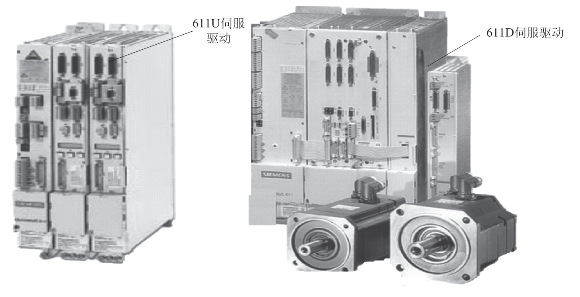

图2-5-6 SIEMENS 611伺服驱动系统
以FANUC系统α系列主轴模块为例,完成以下任务:
(1)说出FANUC系统α系列电源模块的各端子功能。
(2)说出FANUC系统α系列电源模块的连接。
(3)说出FANUC系统α系列主轴模块的连接。

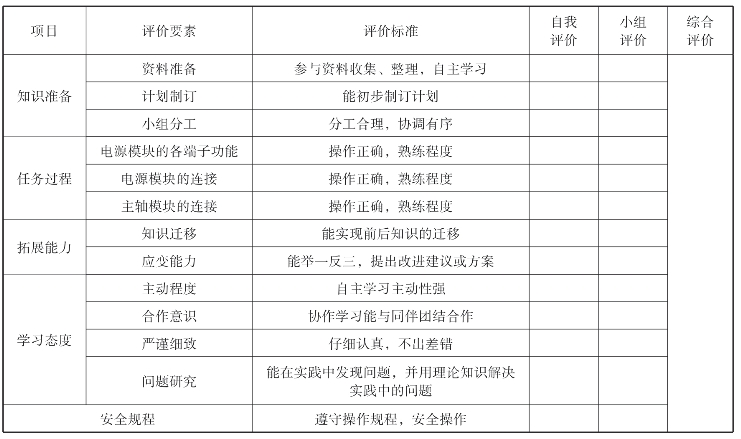

根据任务完成过程中的表现,填写表2-5-2。
表2-5-2 任务评价

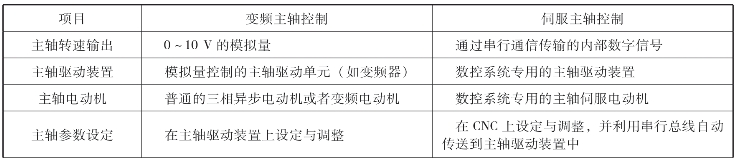

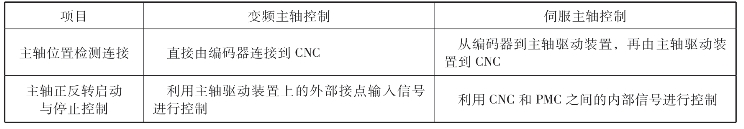

串行主轴控制与主轴模拟量控制的区别,见表2-5-3。
表2-5-3 串行主轴控制与主轴模拟量控制的区别
续表
