认知数控机床的伺服主轴驱动装置，了解其组成，并掌握其工作原理。

一、模拟主轴系统参数设定

按照要求对FANUC 0i Mate－TD数控系统主轴的相关参数进行设置，本例采用0～10 V的模拟变频主轴，需要设定的主要参数大部分集中在37××号、38××号、4×××号参数范围内，要根据不同的需求设置不同的参数，如表2－4－1所示。

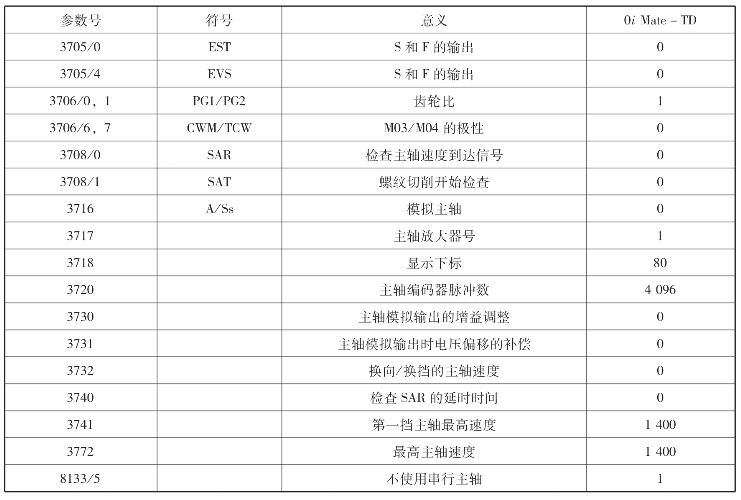

表2－4－1 FANUC 0i Mate－TD主轴相关参数及设定

主轴设定参数说明：

（1）齿轮比：主轴电动机皮带轮直径和主轴皮带轮直径的比值，可默认设置为1。

（2）主轴最高转速：主轴所运行的最大转速，根据电动机本身最高转速和齿轮比进行设置。

（3）电动机最高转速：设定主轴的最高转速所对应的电动机速度，设定值不可超过电动机本身的最高转速。

提示：参数设定完毕后，先断电再上电，使参数生效，其他参数的设置可参考《参数说明书》。

二、变频器的相关参数设置

1.需要设置的参数

本例变频器型号为日立SJ300－055HF／7.5 kW，其详细参数请参考变频器的使用说明书。表2－4－2所示为根据要求给出的本例变频器相关参数。

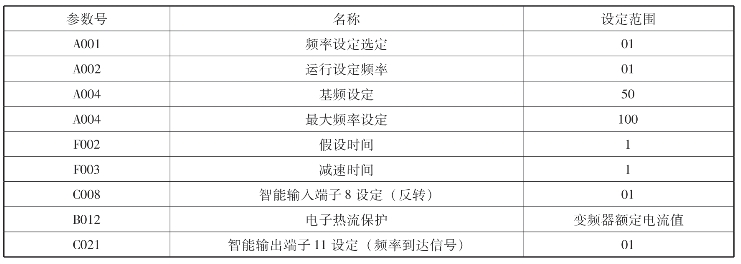

表2－4－2 变频器的参数设定

2.设定参数操作

1）认识变频器数字操作器

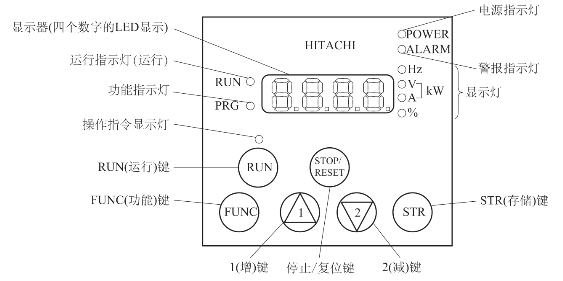

图2－4－1所示为SJ300变频器数字操作器，其每部分的名称与作用见表2－4－3。

图2－4－1 SJ300变频器数字操作器

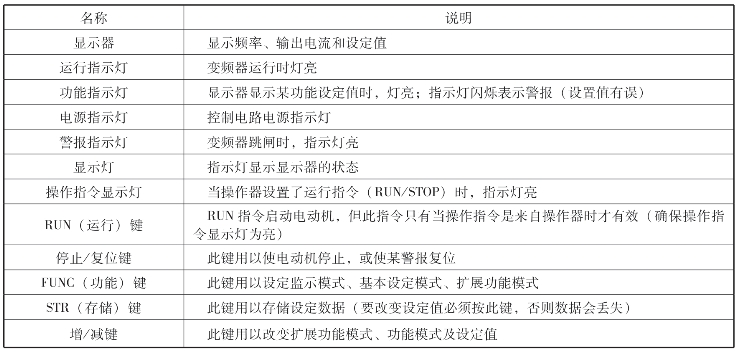

表2－4－3 SJ300变频器数字操作器各部分的名称与作用

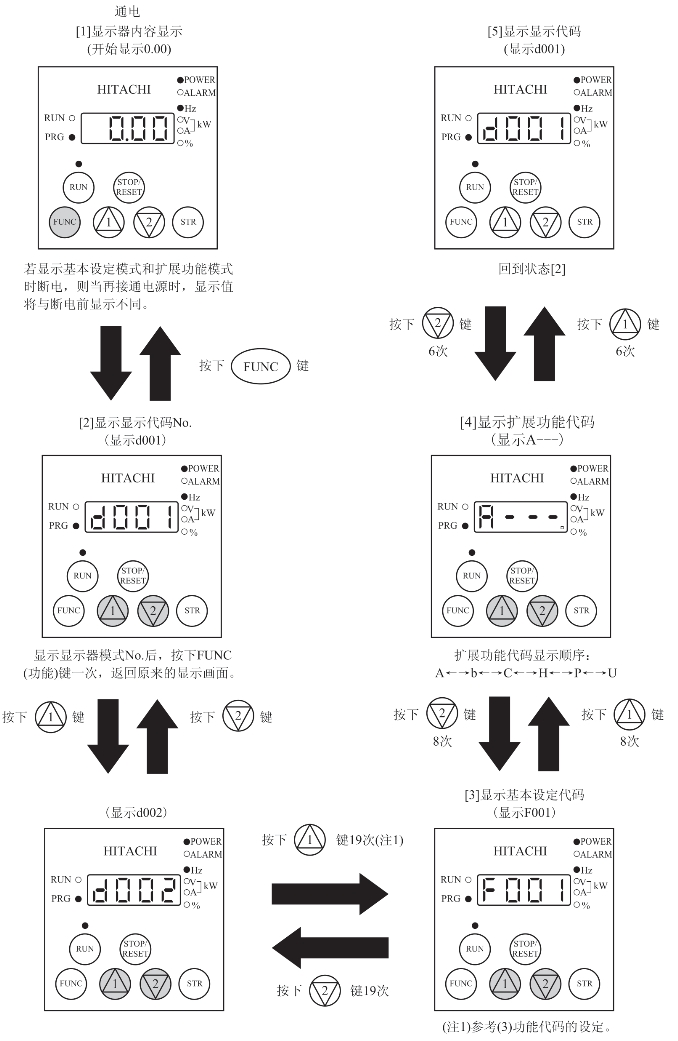

2）显示模式切换操作流程（图2－4－2）

图2－4－2 显示模式切换操作流程

3）功能设置方法

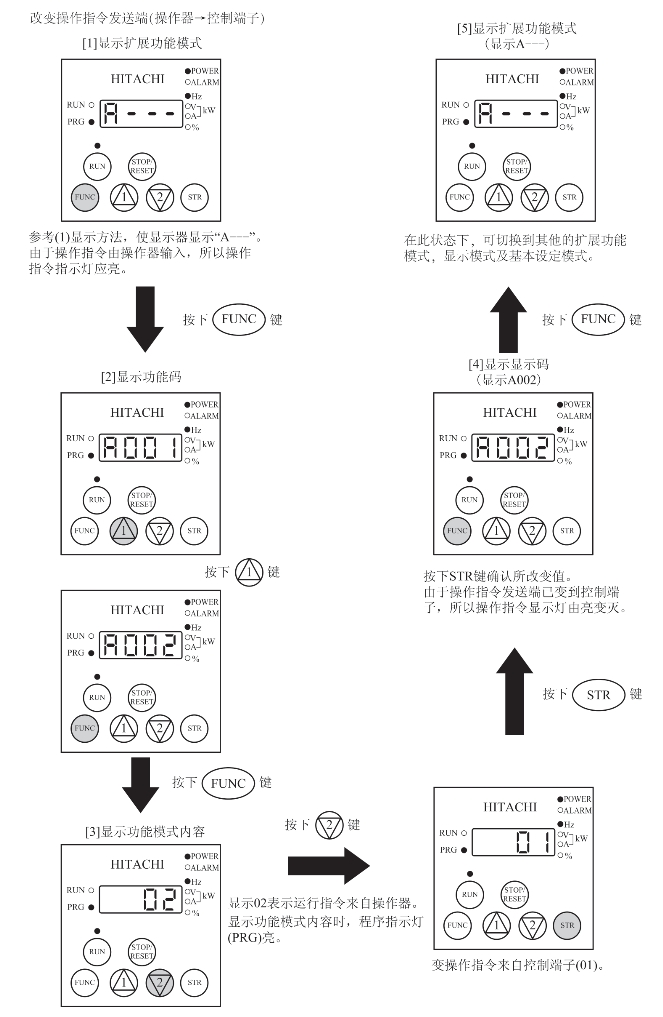

例如，改变操作指令发送端（操作由控制器变为控制端子）的流程如图2－4－3所示。

(www.daowen.com)

图2－4－3 改变操作指令发送端流程

4）设置功能代码的方法

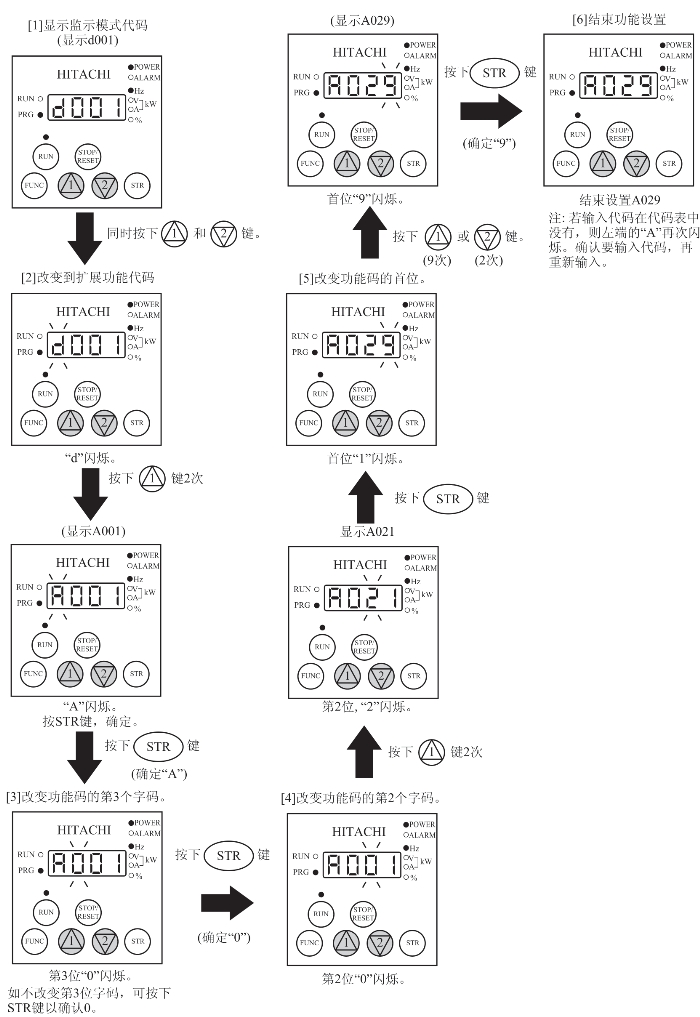

例如，从显示代码d001切换到功能代码A029的设置流程如图2－4－4所示。

图2－4－4 设置功能码流程

参照以下步骤为CAK 4085di数控车床的变频主轴进行参数设置和调试

1.任务准备（表2－4－4）

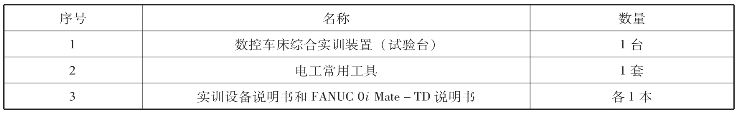

表2－4－4 常用材料清单

2.在指导教师的示范和指导下，完成下列操作

（1）根据上述讲解的知识，由指导教师制定变频器相关参数，学生独立完成参数的查询，并正确填写表2－4－5。

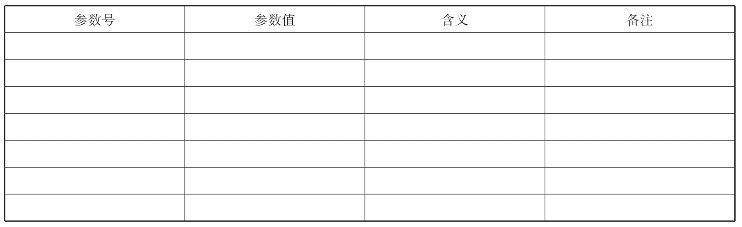

表2－4－5 参数记录

（2）根据上述讲解的知识，在教师的指导下，完成模拟主轴相关参数的设置，实训完毕，切断电源，整理场地。

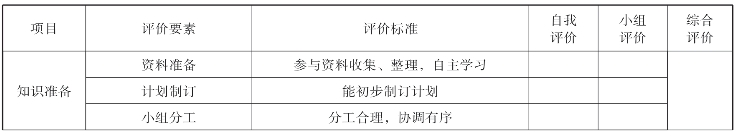

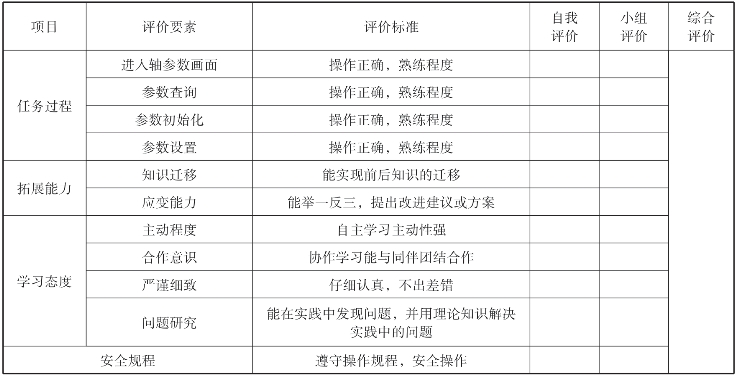

根据任务完成过程中的表现，填写表2－4－6。

表2－4－6 任务评价

续表

变频主轴系统常见故障及处理

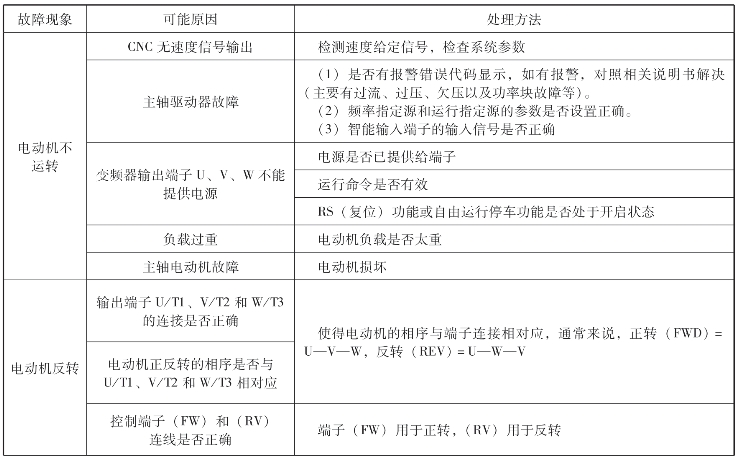

变频主轴常见故障与处理，见表2－4－7。

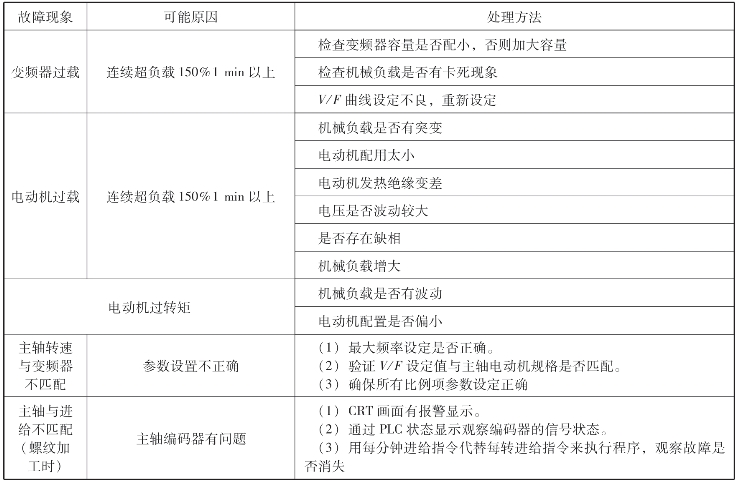

表2－4－7 变频主轴常见故障与处理

续表

续表
