机器人测量和检测工装夹具设计优化

时间:2023-06-16 理论教育 版权反馈
【摘要】:图8-35机器人测量作业如果采用接触测量,如图8-35b所示,则需要工装和夹具,以保证工件相对于机器人基坐标系具有准确的相对位置。测量作业所需要的工装和夹具设计,可以参考机器人焊接工装和夹具设计步骤进行。

机器人测量和检测工装夹具设计优化

对于基于机器视觉的非接触测量,如图8-35a所示,机器人末端安装有测量头,对汽车车门进行非接触测量,由于测量系统可以提取车门本身的特征位置,并以此为基准,因而测量过程无须另外设计工装。

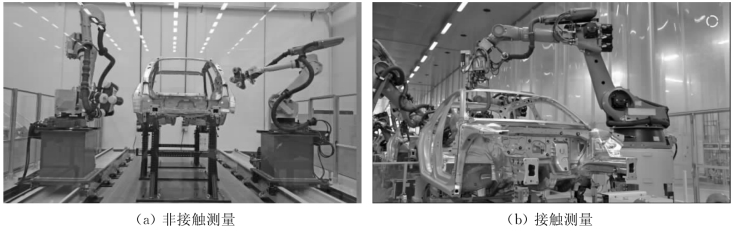

图8-35 机器人测量作业

如果采用接触测量,如图8-35b所示,则需要工装和夹具,以保证工件相对于机器人基坐标系具有准确的相对位置。测量作业所需要的工装和夹具设计,可以参考机器人焊接工装和夹具设计步骤进行。

参考文献

[1]郭洪红.工业机器人技术[M].西安:西安电子科技大学出版社,2006.

[2]高荣慧.工业机械手设计[M].合肥合肥工业大学出版社,2014.

[3]闻邦椿.机械设计手册[M].5版.北京:机械工业出版社,2015.

[4]李慧,马正先,逄波.工业机器人及零部件结构设计[M].北京:化学工业出版社,2017.

[5]王先逵.机械制造工艺学[M].北京:机械工业出版社,2015.

[6]王启平.机床夹具设计[M].哈尔滨:哈尔滨工程大学出版社,2005.

[7]藤森洋三.自动化夹具图集[M].董炯明,译.北京:科学出版社,1982.

[8]韩国明.焊接工艺理论与技术[M].北京:机械工业出版社,2007.

[9]王政.焊接工装夹具及变位机械图册[M].北京:机械工业出版社,2005.

[10]王政.焊接工装夹具及变位机械——性能·设计·选用[M].北京:机械工业出版社,2001.(www.daowen.com)

[11]王鹰.连续输送机械设计手册[M].北京:中国铁道出版社,2001.

[12]刘会成.涂装工艺及装备[M].北京:化学工业出版社,2013.

[13]李亚江,李嘉宁,等.激光焊接、切割、熔覆技术[M].北京:化学工业出版社,2012.

思考与练习

1.工业机器人末端执行器的特点是什么?

2.工业机器人末端执行器的类型有哪些?

3.夹持式末端执行器有哪几种类型?试述它们的工作原理。

4.气吸附式末端执行器有哪几种?试述它们的工作原理。

5.试述磁吸附式末端执行器的工作原理。

6.什么是定位精度?

7.什么是完全定位?什么是过定位?什么是欠定位?

8.机器人焊接工装与手工焊接工装技术要求有何不同?

9.机器人喷涂工装与手工喷涂工装技术要求有何不同?

10.机器人装配与手工装配工装技术要求有何不同?
