信息系统仿真主要是通过构建整车总线网络的各个节点控制器仿真模型及负载模型，通过数据源软件模拟信息系统激励，对整车信息流程和综合控制逻辑进行仿真验证。

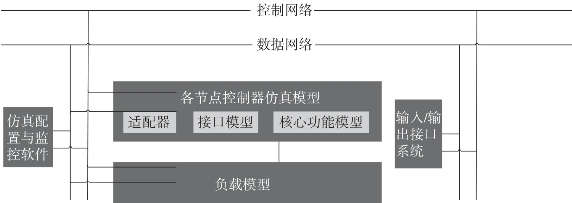

实时仿真系统由仿真配置与监控软件、各节点控制器仿真模型、负载模型、输入/输出接口系统等组成，如图3-53所示。

图3-53　实时仿真系统架构

各节点控制器仿真模型部署在仿真服务器中，仿真服务器一般采用高性能实时计算工作站，是整车各节点控制器仿真模型运行的平台，服务器中部署仿真模型以及模型通信适配器。各个控制节点的仿真模型包括控制器核心功能模型和适配器。控制器核心功能模型一般通过Rhapsody 模型或Simulink 模型构建，主要用来仿真控制器的运行逻辑和控制算法。其中适配器主要封装DDS和CORBA 协议，实现数据交换和模型控制，按照控制器模型的不同种类分别封装Rhapsody 模型、Simulink 模型、标准C 语言模型。(www.daowen.com)

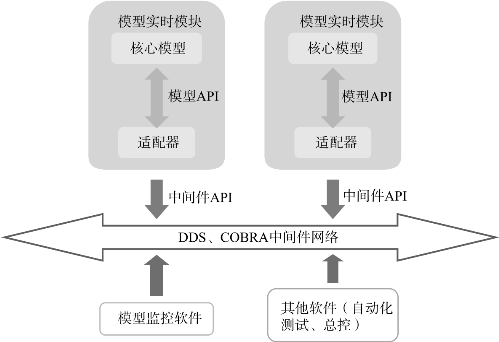

仿真配置和监控软件主要完成对仿真模型的控制和监控，软件能够控制模型的工作状态，监控模型的内部变量，并可以导出模型框架，如图3-54所示。

图3-54　实时仿真软件架构

实时仿真系统的仿真模型数据通过输入/输出接口系统实现与实装设备的对接，实现针对被测实装设备的动态测试。
