如何室内整理工程地质勘察资料?

时间:2023-06-16 理论教育 版权反馈
【摘要】:在工程地质勘察工作结束时,将直接和间接得到的各种工程资料,经分析整理、检查校对、归纳总结,便可用简单的文字和图表编成工程地质勘察报告。其任务是阐明勘察地区的工程地质条件和工程地质问题,对勘察区作出工程地质评价。论证时,应充分利用勘察所得的实际资料和数据,在定性评价的基础上作出定量评价。图6.18工程地质剖面图

如何室内整理工程地质勘察资料?

工程地质勘察工作结束时,将直接和间接得到的各种工程资料,经分析整理、检查校对、归纳总结,便可用简单的文字和图表编成工程地质勘察报告。它是向设计、施工部门直接交付使用的文件。其任务是阐明勘察地区的工程地质条件和工程地质问题,对勘察区作出工程地质评价。勘察报告书的内容应根据勘察阶段任务要求和工程地质条件编制,以能说明问题为原则,根据实际情况,可有所侧重,不必强求一致。勘察报告书一般包括如下部分:

(1)前言

具体介绍勘察工作任务要求及工作方法和所做的工作简况。为了明确勘察的任务和意义,对拟建建筑物的类型、规模、勘察阶段及迫切要求解决的问题也应予以说明。

(2)通论

它是客观地阐述勘察地区的工程地质条件。例如自然地理、区域地质、地形地貌、地质构造、水文地质、不良地质现象及地震基本烈度等。编写时,既要符合地质科学的要求,又要符合工程的目的,具有明确的针对性。

(3)专论

它是整个报告的中心。其任务是结合具体工程项目对各种可能出现的工程地质问题,提出论证和回答任务书中所提出的各项要求及问题。例如:对选定各可能方案的工程地质对比、评价;适宜的建筑形式与规模;建筑物基础的类型和埋置深度;对克服和解决工程地质问题应采取的措施;等等。论证时,应充分利用勘察所得的实际资料和数据,在定性评价的基础上作出定量评价。

(4)结论

它是在专论的基础上对任务书中所提各项要求作出结论性的回答。结论必须简明具体,措词必须准确,而不应模棱两可或含糊其辞。此外,还应指出存在的问题及其解决的途径和进一步研究的方向。

工程地质勘察报告除上述文字部分外一般应附有下列主要图表:

1)综合工程地质图或勘察点平面布置图

在选定的一定比例尺地形图上图示出勘察区的各种工程地质勘察工作成果,比如工程地质条件和评价,预测工程地质问题等,即成为工程地质图。其内容大体是:①地形地貌,地形切割情况,地貌单元的划分等;②地层、岩性种类、分布情况及其工程地质特征;③地质构造、褶皱、断层发育情况,破碎带节理、裂隙发育程度;④水文地质条件;⑤滑坡、崩塌、岩溶等物理地质现象的发育程度等。

如在工程地质图上再加上建筑物布置、勘探点、线的位置和类型,以及工程地质分区线,即为综合工程地质图。若工程简单,且工程地质条件不复杂,可只在地形图上,图示出建筑物的位置,各类勘探、测试点的编号、位置、标高、深度和剖面连线等,即成勘察点平面布置图,如图6.16所示。

(www.daowen.com)

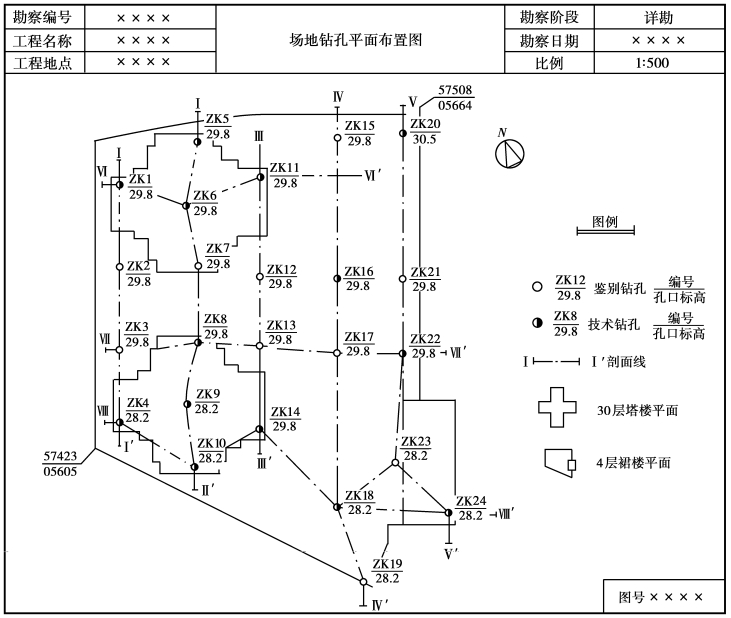

图6.16 钻孔平面布置图

2)工程地质柱状图

如图6.17所示,按测区露头和钻孔资料编制的表示地区工程地质条件随深度变化的图中,除注明钻进工具、方法和具体事项外,其主要内容是:地层的分布,应自上而下对地层进行编号和地层特征的描述。还应指出取土深度、标准贯入试验位置及地下水位等资料。

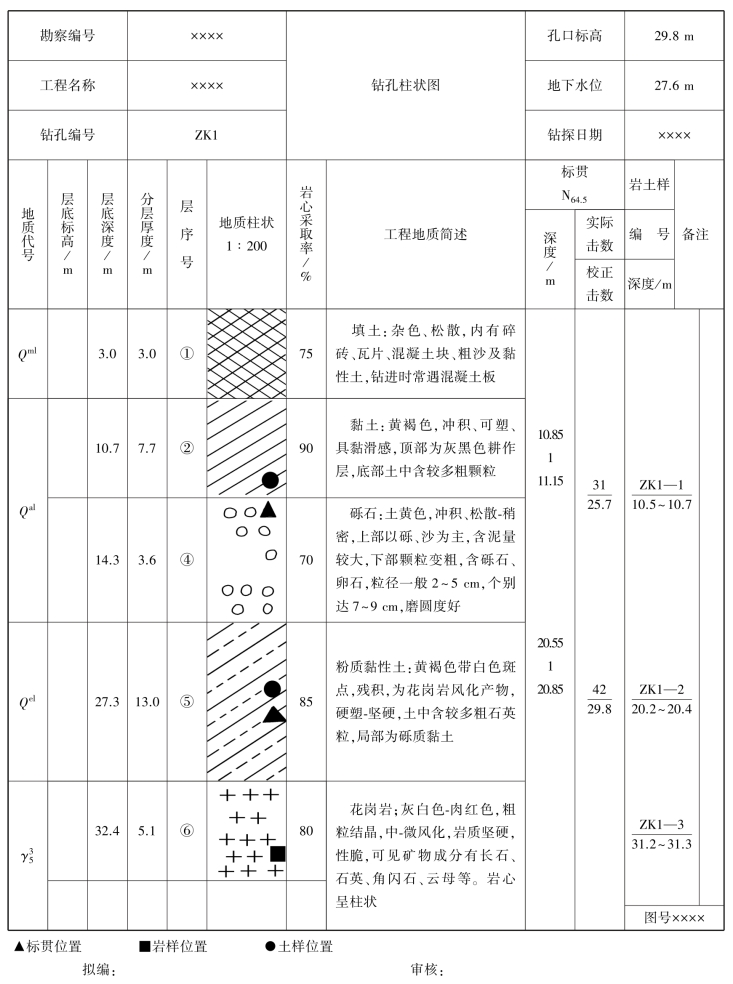

图6.17 工程地质柱状图

3)工程地质剖面图

它表示勘察区一定方向垂直面上工程地质条件的断面图,其纵横比例尺是不一样的,它反映某一勘探线地层沿竖向和水平向的分布情况。由于勘探线的布置常与主要地貌单元或地质构造线相垂直,或与建筑物轴线相一致,故工程地质剖面图是勘察报告的最基本的图件,如图6.18所示。

(5)岩土试验成果总表

岩土的物理力学性质和状态指标以及地基承载力是建筑工程设计和施工的重要数据,应将室内试验和原位测试的成果汇总列表,见表6.5。由于土层固有的不均匀性,取样及运送过程的扰动、试验仪器及操作方法上的差异等原因,同一岩土层,测得的任一指标,其数值可能比较分散。因此试验资料应按地段及层次分别进行数理统计的分析和整理,以便求得具有代表性的指标,统计整理应在合理分层的地基上进行,具体的统计分析方法,将在《土力学》中介绍,也可参见有关试验规程。

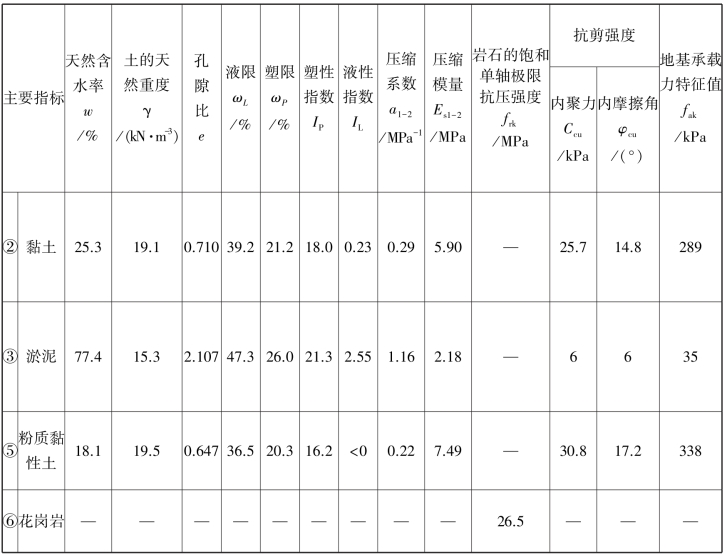

表6.5 某工程土的物理力学指标

注:1.黏土层、淤泥层、粉质黏性土层、花岗岩承载力参考《建筑地基基础设计规范》确定;
2.黏土层、淤泥层、粉质黏性土层各取土样6~7件,除C、φ、岩石抗压强度为标准值,地基承载力为特征值外,其余指标均为平均值。

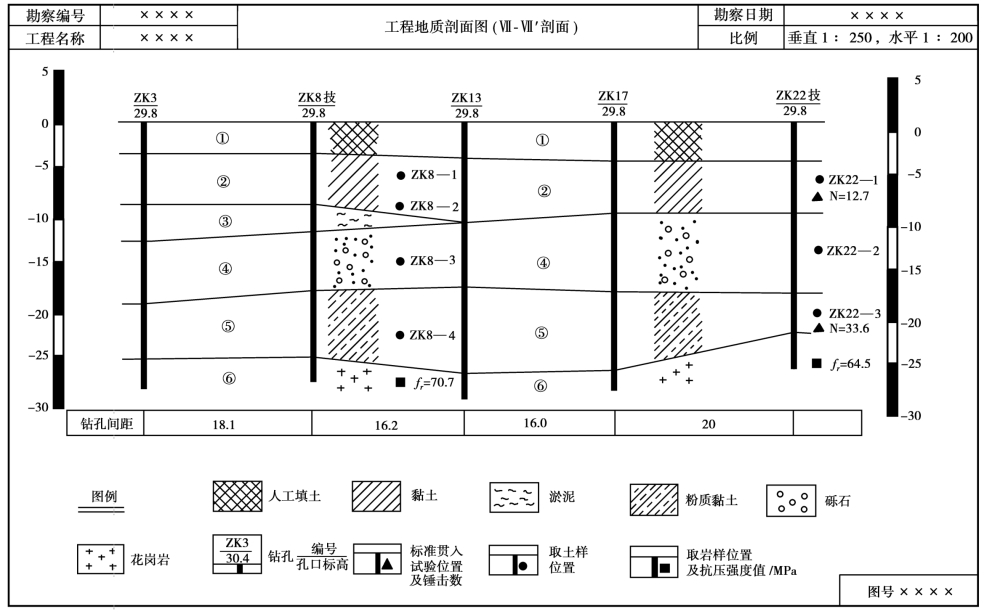

图6.18 工程地质剖面图
