阅读资治地区地质图，如图2.21所示。

（1）图名、比例尺、方位

①图名　资治地区地质图。

②比例尺　1∶10 000；图幅实际范围：1.8 km×2.05 km。

③方位　图幅正上方为正北方。

（2）地形、水系

本区有三条南北向山脉，其中东侧山脉被支沟截断。相对高差350 m左右，最高点在图幅东南侧山峰，海拔350 m。最低点在图幅西北侧山沟，海拔±0以下。本区有两条流向东北的山沟，其中东侧山沟上游有一条支沟及其分支沟，从北西方向汇入主沟。西侧山沟沿断层发育。

图2.21　资治地区地质图

（3）图例

由图例可见，本区出露的沉积岩由新到老依次为：二叠系（P）红色沙岩、上石炭系（C3）石英沙岩、中石炭系（C2）黑色页岩夹煤层、中奥陶系（O2）厚层石灰岩、下奥陶系（O1）薄层石灰岩、上寒武系（3）紫色页岩、中寒武系（2）鲕状石灰岩。岩浆岩有前寒武系花岗岩（r2）。地质构造方面有断层通过本区。

（4）地质内容

1）地层分布与接触关系

前寒武系花岗岩岩性较好，分布在本区东南侧山头一带。年代较新、岩性坚硬的上石炭系石英沙岩，分布在中部南北向山梁顶部和东北角高处。年代较老、岩性较弱的上寒武系紫色页岩，则分布在山沟底部，其余地层均位于山坡上。

从接触关系上看，花岗岩没有切割沉积岩的界线，且花岗岩形成年代老于沉积岩，其接触关系为沉积接触。中寒武系、上寒武系、下奥陶系、中奥陶系沉积时间连续，地层界线彼此平行，岩层产状彼此平行，是整合接触。中奥陶系与中石炭系之间缺失了上奥陶系至下石炭系的地层，沉积时间不连续，但地层界线平行、岩层产状平行，是平行不整合接触。中石炭系至二叠系又为整合接触关系。本区最老地层为前寒武系花岗岩，最新地层为二叠系红色石英沙岩。

2）地质构造

①褶曲构造　由图2.19可见，图中以前寒武系花岗岩为中心，两边对称出现中寒武系至二叠系地层，其年代依次越来越新，故为一背斜构造。背斜轴线从南到北由北西转向正北。顺轴线方向观察，地层界线封闭弯曲，沿弯曲方向凸出，因此，这是一个轴线近南北，并向北倾伏的背斜，此倾伏背斜两翼岩层倾向相反，倾角不等，东侧和东北侧岩层倾角较缓（30°），西侧岩层倾角较陡（45°），故为一倾斜倾伏背斜，轴面倾向北东东。

②断层构造　本区西部有一条北北东向断层，断层走向与褶曲轴线及岩层界线大致平行，属纵向断层。此断层的断层面倾向东，故东侧为上盘，西侧为下盘。比较断层线两侧的地层，东侧地层新，故为下降盘；西侧地层老，故为上升盘。因此，该断层上盘下降，下盘上升，为正断层。从断层切割的地层界线看，断层生成年代应在二叠系后。由于断层两盘位移较大，说明断层规模大。断层带岩层破碎，沿断层形成沟谷。

3）地质历史简述

根据以上读图分析，说明本地区在中寒武系至中奥陶系之间地壳下降，为接受沉积环境，沉积物基底为前寒武系花岗岩。上奥陶系至下石炭系之间地壳上升，长期遭受风化剥蚀，没有沉积，缺失大量地层。中石炭系至二叠系之间地壳再次下降，接受沉积。这两次地壳升降运动并没有造成强烈褶曲及断层。中寒武系至中奥陶系期间以海相沉积为主，中石炭系至二叠系期间以陆相沉积为主。二叠系以后至今，地壳再次上升，长期遭受风化剥蚀，没有沉积，并且二叠系后先遭受东西向挤压力，形成倾斜倾伏背斜，后又遭受东西向拉张应力，形成纵向正断层。此后，本区就趋于相对稳定至今。

（5）地质剖面图的制作

1）选择剖面方位

剖面图主要反映图区内地下构造形态及地层岩性分布。作剖面图前，首先要选定剖面线方向。剖面线应放在对地质构造有控制性的地区，其方向应尽量垂直岩层走向和构造线，这样才能表现出图区内的主要构造形态。选定剖面线后，应标在平面图上。(www.daowen.com)

2）确定剖面图比例尺

剖面图水平比例尺一般与地质平面图一致，这样便于作图。剖面图垂直比例尺可以与平面图相同，也可以不同。当平面图比例尺较小时，剖面图垂直比例尺常大于平面图比例尺。

3）作地形剖面图

按确定的比例尺做好水平坐标和垂直坐标。将剖面线与地形等高线的交点，按水平比例尺铅直投影到水平坐标轴上，然后根据各交点高程，按垂直比例尺将各投影点定位到剖面图相应高程位置，最后圆滑连接各高程点，就形成地形剖面图。

4）作地质剖面图

一般按如下步骤进行：

①将剖面线与各地层界线和断层线的交点，按水平比例尺垂直投影到水平轴上，再将各界线投影点铅直定位在地形剖面图的剖面线上。如有覆盖层，下伏基岩的地层界线也应按比例标在地形剖面图上的相应位置。

②按平面图示产状换算各地层界线和断层线在剖面图上的视倾角。当剖面图垂直比例尺与水平比例尺相同时，按下式计算：

tanβ=tanα·sinθ

式中　β——垂直比例尺与水平比例尺相同时的视倾角，（°）；

α——平面图上的真倾角，（°）；

θ——剖面线与岩层走向线所夹锐角，（°）。

当垂直比例尺与水平比例尺不同时，还要按下式再换算：

tanβ′=n·tanβ

式中　β′——垂直比例尺与水平比例尺不同时的视倾角，（°）；

n——垂直比例尺放大倍数。

③绘制地层界线和断层线。按视倾角的角度，并结合考虑地质构造形态，延伸地形剖面线上各地层界线和断层线，并在下方标明其原始产状和视倾角。一般先画断层线，后画地层界线。

④在各地层分界线内，按各套地层出露的岩性及厚度，根据统一规定的岩性花纹符号，画出各地层的岩性图案。

⑤最后进行修饰。在剖面图上用虚线将断层线延伸，并在延伸线上用箭头表出上、下盘运动方向。遇到褶曲时，用虚线按褶曲形态将各地层界线弯曲连接起来，以恢复褶曲形态。在作出的地质剖面图上，还要写上图名、比例尺、剖面方向和各地层年代符号，绘出图例和图签，即成一幅完整的地质剖面图，如图2.19所示。在工程地质剖面图上还需画出岩石风化界线、地下水位线、节理产状、钻孔等内容。

（6）地层综合柱状图

地层综合柱状图，是根据地质勘察资料（主要是根据地质平面图和钻孔柱状图资料），将地区出露的所有地层、岩性、厚度、接触关系，按地层时代由新到老的顺序综合编制而成。一般有地层时代及符号、岩性花纹、地层接触类型、地层厚度、岩性描述等，见表2.4。地层综合柱状图和地质剖面图，作为地质平面图的补充和说明，通常编绘在一起，构成一幅完整的地质图。

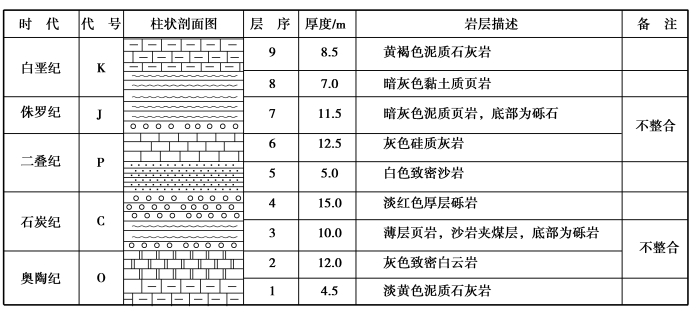

表2.4　地层综合柱状图
