岩层的产状包括三种情况：水平的、倾斜的、直立的。地形也有不同情况，平坦的、起伏的、沟谷纵横的。由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样，如图2.19所示。

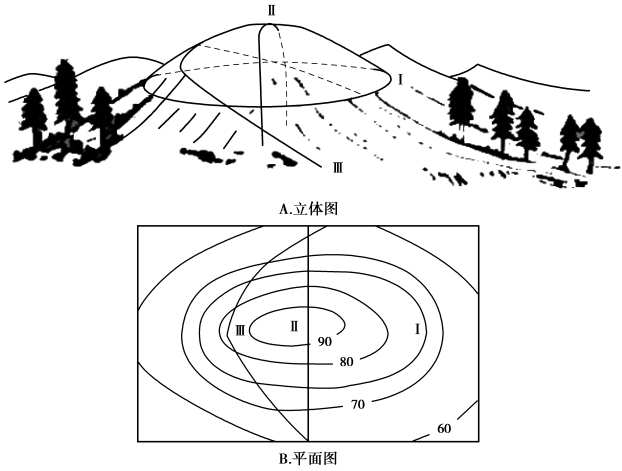

图2.19　不同产状的岩层界线示意图

Ⅰ—水平岩层；Ⅱ—垂直岩层；Ⅲ—倾斜岩层

（1）水平岩层

如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。如华北平原，在地面上只能看见松散沉积物的最上面的一层。

如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：①岩层界线与等高线平行或重合（图2.20（a））；②同一岩层在不同地点的出露标高相同；③岩层的厚度等于顶面和底面的高度差。

（2）直立岩层

除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响（图2.20（c））。

（3）倾斜岩层

如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。(www.daowen.com)

如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”。其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，“V”字形越紧闭；倾角越大，“V”字形越开阔。地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。倾斜岩层的露头形状与地形起伏的关系如下：

①岩层倾向与沟谷坡向相反，“V”字形尖端指向上游，但“V”字形弯曲度大于等高线的弯曲度（图2.20（b））；

②岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，“V”字形尖端指向下游（图2.20（d））；

③岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行（图2.20（e））；

④岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，“V”字形尖端指向上游，但“V”字形弯曲度小于等高线的弯曲度（图2.20（f）。

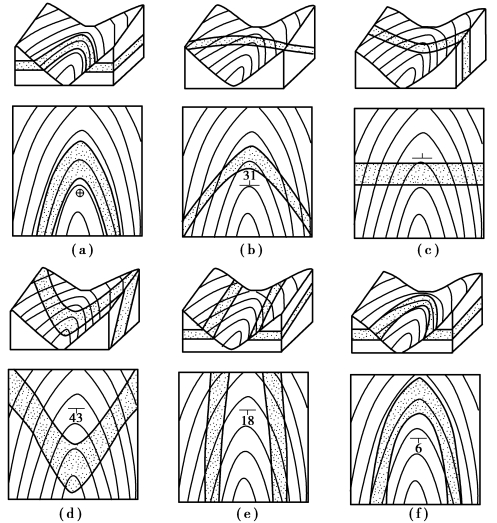

图2.20　“V”字形法则的岩层露头形式

上述“V”字形规律都是指在沟谷中岩层的露头形状；若在倾斜的山脊山梁或山坡等处，岩层的“V”字形尖端指向与在沟谷中的正好相反。

对于初学者来说，“V”字形法则比较难于理解和掌握，在野外穿过沟谷时，常常看到岩层向沟头方向或沟口方向呈“V”字形弯曲，总以为是岩层产状有了变化或发生了褶曲，实际上岩层的产状并没有变化，而是由于地面坡度、岩层倾向和倾角这三者之间的复杂关系对露头形状所产生的错觉。换句话说，倾斜岩层的露头形状并不等于岩层的产状（垂直岩层除外）。这种法则在地质图上特别是大比例尺的地质图上有明显的反映。

其他构造线如断层线，其露头形状也适用于“V”字形法则。
