为了完成柱塞泵的上述试验项目,采用的柱塞泵试验原理如图11.18所示。动力装置(变频电机)带动实验用柱塞泵将水箱中介质泵入系统管路,经系统管路流回水箱形成封闭系统。在此过程中,有计算机自动采集各种传感器数据(包括转速、压力、位移、润滑油压力、柱塞温度、轴承温度及流量等),计算机实时显示且保存各种实验数据。其中,压力有排出管汇压力、润滑油压力、吸入腔压力及吸入支管压力等;位移有柱塞位移和泵阀位移,柱塞位移用于确定柱塞泵正常工作过程中柱塞的实时位置,泵阀位移可分为排出阀位移和吸入阀位移,用于测量阀芯随吸入腔内压力变化而运动的情况。

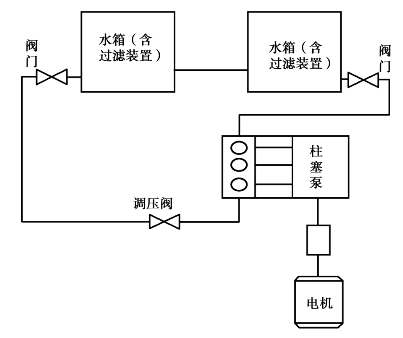

图11.18 试验原理简图
整个测试系统组成主要包括传感器部分、数据采集传输系统、计算机和显示系统以及软件系统。
(1)传感器部分(www.daowen.com)
传感器部分包括磁电式测速仪、压阻式压力传感器、差动变压器式位移传感器、温度计、电磁流量计等。
(2)数据采集传输系统
依照柱塞泵试验台架设计方案,数据采集卡负责从末端传感器的输出信号中高速采集数据,数字化后送至上位机。根据柱塞泵试验方案设计的检测参数、试验工况、各传感器所配套使用的变送器(放大器)所输出的信号幅度等,确定数据采集卡的关键参数:采样通道数、采样方式及采样频率、缓存及分辨率、量程及精度等,并选用合适的通信方式和辅助设备。
(3)软件系统
针对前面的试验方案开发专用软件,完成对现场信号的最后处理,通过显示器可直观显示数字、曲线、报表及报警等多种画面,还可进行数据的存储、查询、打印以及数据共享。
