测试目的和方案分析

柱塞泵试验系统的建立,旨在完成现有柱塞泵的出厂性能检测和工况下的监测。通过建立一套完整的监测系统,实现对柱塞泵工作时的各项性能参数进行记录与分析,为柱塞泵性能比较、设计优选最佳匹配参数、提高柱塞泵的工作效率提供实验依据。

柱塞泵的试验一般包括各种型式试验和出厂试验。这里仅简单介绍试验项目和方法。

(1)排量试验

在最大排量、额定转速下,油温不高于50℃,润滑油压力0.3~0.4MPa,排出压力0.03~1.5MPa,测量泵在空载稳态工况下设定转速的流量和转速,根据公式得到排量。

对于变量泵,应在最大排量和其他要求的排量,如最大排量的75%、50%、25%的工况下分别测试,得到对应的流量和转速。

(2)容积效率试验

①在最大排量、额定转速下,使被测试柱塞泵的出口压力逐渐增加至额定压力的25%左右。待测试状态稳定后,测量与容积效率有关的数据,即输入、输出流量和转速。

②按上述方法,使被测试柱塞泵的出口压力约为额定压力的40%、55%、70%、85%、100%时,分别测量与效率有关的数据。

③转速约为额定转速的100%、85%、70%、55%、40%时,在上述各试验压力点,分别测量与效率有关的数据。

(3)变量特性试验

在额定转速下,使被测试柱塞泵变量机构全行程往复变化3次。以恒功率变量泵为例说明。

①最低压力转换点的测定:调节变量机构使被试泵处于最低压力的转换状态,测量泵出口压力。(www.daowen.com)

②最高压力转换点的测定:调节变量机构使被试泵处于最高压力转换状态,测量泵出口压力。

③恒功率特性的测定:根据设计要求调节变量机构,测量压力、流量相对应的数据,绘制恒功率特性曲线。

④其他特性按设计要求进行试验。

(4)超载试验

超载试验时,被测试柱塞泵的进口油温为30~60℃,在最大排量、额定转速、最高压力或125%的额定压力(选择其中最高者)的工况下,连续运转不少于1min。

(5)冲击试验

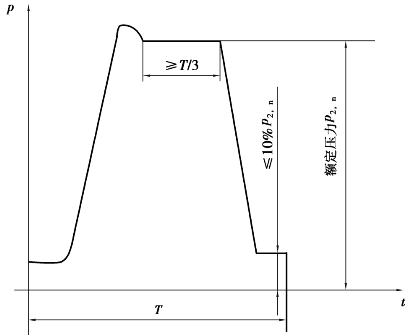

做冲击试验时,被测试柱塞泵的进口油温为30~60℃,冲击次数不少于10次。冲击试验根据泵的类型不同,试验方法稍有不同,如定量泵:在最大排量、额定转速下,冲击频率为10~30次/min,连续运转。其冲击波形图如图11.17所示。

图11.17 定量泵冲击试验波形图

(6)外渗漏检查试验

在上述全部试验过程中,检查动、静密封部位,不得有外渗漏。将被测试柱塞泵擦干净,如有个别部位不能一次擦干净,运转后产生“渗漏现象”,允许再次擦干净。操作时,将干净吸水纸压贴于静密封部位,然后取下,纸上如有油迹即为渗油;在动密封部位下放置白纸,于规定时间内纸上如有油滴即为漏油。

柱塞泵除了标准规定的一些型式试验和出厂试验外,为了优化设计性能更优越的柱塞泵,有些科研单位还根据科研实际需求,开展各种泵的性能试验,如柱塞泵液力端工作性能参数测试试验,可得到柱塞运动位移、排出阀阀芯和吸入阀阀芯运动位移、吸入腔压力以及吸入管压力的变化基本规律。
