对井架进行静态应力测试时，静应力测试点应根据井架结构的受力分析，在均匀应力区、集中应力区、弹性挠曲区等危险应力区内合理选定。根据不同的井架形式，测试端面应选择在井架大腿断面开口处、井架大腿断面突变处、井架大腿损伤处、井架二层台处和井架底座钻台处。一般情况下，每部井架布置不少于两个测试断面。应变片在测试构件上应对称布置。

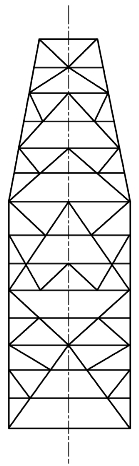

图11.13　模型井架示意图(www.daowen.com)

图11.14　45°应变花

结合模型井架的实际情况，选择以下测点：测点1：垂直方向井架底座大腿杆件最下处垂直方向；测点2：垂直方向井架底座大腿杆件最下处水平方向；测点3：45°方向井架内侧大腿杆件偏下处；测点4：45°方向井架内侧大腿杆件偏上处；测点5：垂直方向井架底座大腿杆件处；测点6：垂直方向井架大腿外侧杆件处；测点7：连接大腿杆件的桁架垂直方向处；测点8：连接大腿杆件的桁架水平方向处；测点9：大腿杆件第二根主桁架垂直方向处；测点10：大腿杆件第二根主桁架水平方向处；测点11：大腿杆件第二根主桁架上方三角小支架垂直方向处；测点12：大腿杆件第二根主桁架上方三角小支架旁边的支架处；测点13：底架和上半井架螺母连接上下方大腿杆件外侧水平方向处；测点14：底架和上半井架螺母连接上下方大腿杆件外侧垂直方向处；测点15：上半井架第一桁架的外侧；测点16：上半井架第一桁架的内侧；测点17：上半井架第二桁架的外侧杆件处：测点18：上半井架第二桁架的上方三角支架处；测点19：上半井架第三桁架的杆件处。
