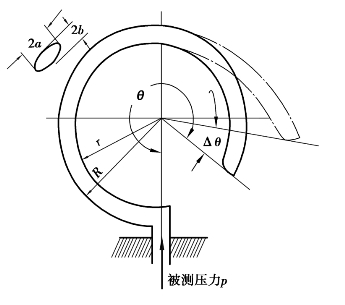

如图9.3所示为单圈弹簧管式压力计的工作原理图。弹簧管是一根圆弧形中空管子,截面为椭圆形或平椭圆形,引入压力这一端是固定端,固定在仪表壳体底座上。弹簧管的另一端为端部封闭的自由端,与传动部件相连。
当弹簧管内压力增加时,弹簧管短轴方向的内表面受力较大,短轴要伸长,长轴要缩短,管子截面积有变圆倾向,因而产生弹性变形使自由端向管子伸直方向移动,并产生位移,同时改变其中心角。自由端的位移由传动部件传出,再在显示部件上显示相应的压力值。薄壁椭圆形弹簧管受压后的位移量(中心角改变量)和所加压力有如下的函数关系
式中 θ——弹簧管中心角的初始角,(°);
Δθ——受压后弹簧管中心角的改变量,(°);
p——被测压力,Pa;(www.daowen.com)
μ——弹簧管材料的泊松比;
E——弹簧管材料的弹性模量,N/m2;
R——弹簧管曲率半径,m;
a,b——弹簧管椭圆横截面的长、短半轴,m;
δ——弹簧管壁厚,m;
α,β——与a/b有关的参数;
k——弹簧管结构参数,k=Rδ/a2。
由式(9.10)可知,如果a=b,则Δθ=0,说明具有均匀壁厚的圆形弹簧管不能用作压力检测的敏感元件。对于单圈弹簧管中心角变化量Δθ一般较小,要提高Δθ,可采用多圈弹簧管,圈数一般为2.5~9。
