(1)辨向原理

无论可动光栅片是向左或向右移动,在一固定点观察时,莫尔条纹同样都是作明暗交替的变化,后面的数字电路都将发生同样的计数脉冲,从而无法判别光栅移动的方向,也不能正确测量出有往复移动时位移的大小。因此,必须正确辨别光栅的运动方向。欲实现辨向,可在相距BH/4的位置处安装两个光电器件,如图8.11所示。两个光电器件可获得两个相位相差90°的信号。光栅传感器的输出信号有方波和正弦波两种形式。现以正弦波光栅为例对辨向电路进行分析,如图8.12所示。

图8.11 相距BH/4的两个光电器件

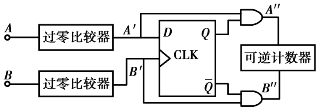

图8.12 辨向电路原理框图

当光栅正向移动时,莫尔条纹向上移动,光电器件1的输出电压A比光电器件2的输出电压B超前90°相角,如图8.13(a)所示。A、B两路正弦波信号经过零比较器后得到方波信号A′和B′,将A′和B′信号按如图8.12所示接入D触发器,其输出信号Q、Q分别和A′,B′作与运算,可得信号A″和B″,A″有脉冲信号输出,而B″输出恒为0。(www.daowen.com)

当光栅反向移动时,莫尔条纹向下移动,光电器件2的输出电压B比光电器件1的输出电压A超前90°相角,如图8.13(b)所示。此时,B″有脉冲信号输出,而A″输出恒为0。

将A″和B″分别送入可逆计数器的控制端,正向移动时脉冲数累加,反向移动时从累加的脉冲数中减去反向移动所得到的脉冲数,由此实现辨向的目的。

(2)细分技术

若以移过的莫尔条纹的数来确定位移量,其分辨力为光栅栅距。为了提高分辨力和测得比栅距更小的位移量,可采用细分技术。它是在莫尔条纹信号变化的一个周期内,给出若干个计数脉冲来减小脉冲当量的方法。细分方法有机械细分和电子细分两类。

电子细分法中较常用的是4倍频细分法。在辨向原理中已知,在相差BH/4位置上安装两个光电元件,得到两个相位相差90°的电信号。若将这两个信号反相就可得到4个依次相差90°的信号,从而可在移动一个栅距的周期内得到4个计数脉冲,实现4倍频细分。也可在相差BH/4位置上安装4个光电元件来实现4倍频细分。这种方法不可能得到更高的细分数,因为在一个莫尔条纹的间距内不可能安装更多的光电元件。但它有一个优点,就是对莫尔条纹产生的信号波形没有严格要求。

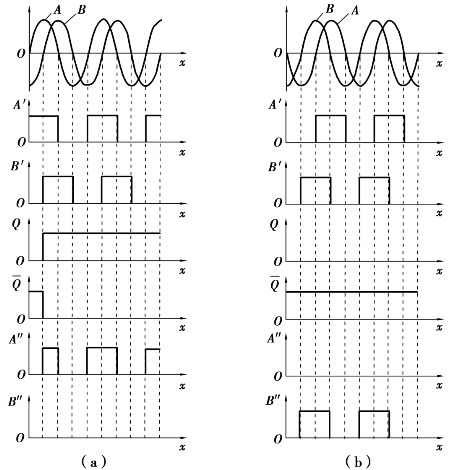

图8.13 辨向电路各点波形图
