粘贴有电阻应变片的弹性元件，可构成位移传感器。弹性元件把接收的位移量转换为一定的应变值，而应变片则将应变值转换成电阻变化率，接在应变仪的电桥中，实现位移测量。位移传感器所用弹性元件的刚度应当小，否则会因为弹性恢复力过大而影响被测物体的运动。位移传感器的弹性元件可采用不同的形式，最常用的是梁式元件。

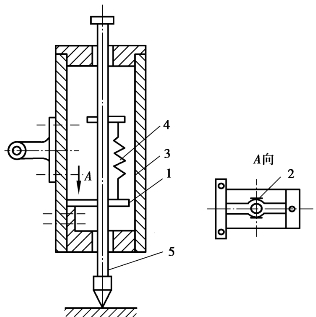

图8.2　组合式位移传感器

1—悬臂梁；2—应变片；3—壳体；4—弹簧；5—测杆(www.daowen.com)

如图8.2所示为一种悬臂梁⁃弹簧组合式位移传感器。当测点位移传递给测杆5后，测杆带动弹簧4运动，使弹簧伸长，并使悬臂梁1产生变形。因此，测点的位移x为弹簧伸长量x2和悬臂梁自由端位移量x1之和，即x＝x1＋x2。设悬臂梁刚度为k1，弹簧刚度为k2，考虑到悬臂梁上的作用力和弹簧上的作用力相等，即x1k1＝x2k2，则测点位移为

由式（8.1）可知，在悬臂梁自由端变形相同的情况下，组合式位移传感器可测位移量的范围扩大了(k1＋k2)/k2倍。在测量较大位移时，弹簧刚度k2应选得很小，一般取k1/k2＞10。目前，国内生产的组合式位移传感器有YWB⁃10型（量程10mm）和YW⁃10型（量程100mm）。

电阻应变式位移传感器的动态特性除与应变片有关外，主要决定于弹性元件刚度和运动部件的质量。
