(1)简谐振动频率的测量

简谐振动频率的测量是频率测量中最简单、最基本的,但它又是复杂振动频率测量的基础。

简谐振动频率的测量方法有李萨如图形比较法、录波比较法、直读法及频谱分析法等。

1)李萨如图形比较法

李萨如图形比较法是将被测物体的振动信号和信号发生器发出的可调频率的正弦信号同时输入双通道示波器中的X,Y通道,调节信号发生器的信号频率,使示波器屏幕上出现稳定的图形,根据信号发生器的频率和相位便可求出被测物体的振动频率和相位。因此,李萨如图形比较法既可测振动的频率,也可测相位。

2)频谱分析法(www.daowen.com)

目前,振动测量时,振动频率一般多用频谱分析法由频谱图直接进行测读。

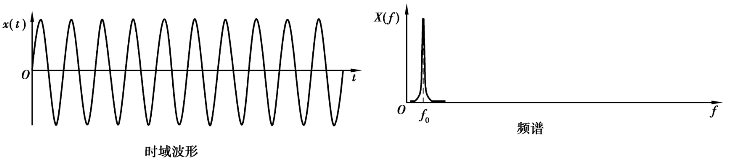

频谱法测量简谐振动的频率就是用快速傅里叶变换(FFT)的方法,将振动的时域信号变换为频域中的频谱,从而从频谱的谱线测得振动频率的方法。如图5.16所示,若简谐振动x(t)=A0sin 2πf0t,从其频谱图中可直接读出其频率f0

(2)同频简谐振动相位差的测量

同频简谐振动相位差的测量方法也有多种,如线性扫描法、椭圆法、相位计直接测量法、频谱分析法及李萨如图形法等,现在应用最多的是频谱分析法。直接利用互谱或互相关分析,即可方便地测读出两个同频简谐振动信号之间的相位差。

图5.16 频谱法求简谐振动的频率
