涡流式位移传感器是非接触式传感器。它具有测量动态范围大、结构简单、不受介质影响及抗干扰能力强等特点。

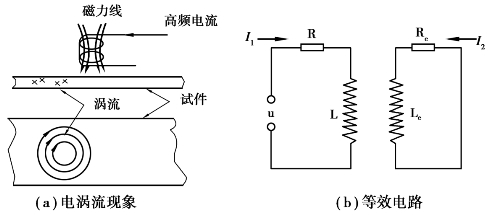

如图5.11所示为电涡流传感器的原理图。传感器以通有高频交流电流的线圈为主要测量元件。当载流线圈靠近被测导体试件的表面时,穿过导体的磁通量随时间变化,在导体表面感应出电涡流。电涡流产生的磁通量又穿过线圈,因此,线圈与涡流相当于两个具有互感的线圈。互感的大小和线圈与导体表面的间隙有关,等效电路如图5.11(b)所示。R,L为传感器线圈的电阻与自感,Re,Le为涡流的电阻和电感。
图5.11 电涡流传感器原理图
当试件与探头(线圈)之间的距离改变时,线圈中的阻抗也会发生变化,因此,涡流传感器可直接测量位移。(www.daowen.com)

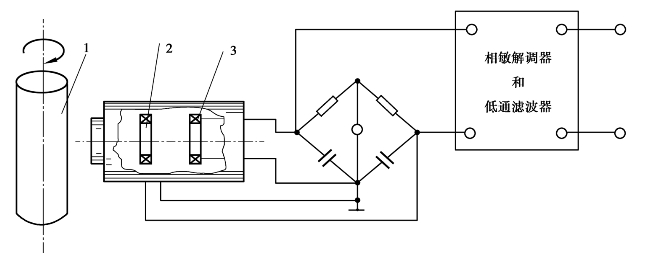

如图5.12所示为一种典型的涡流位移传感器的示意图。它由两个线圈组成,一个为工作线圈,用于感知被测物体的运动状况,另一个为平衡线圈,用于构成电桥的一个桥臂并提供温度补偿。
电涡流传感器的特点是:结构简单,灵敏度高,线性度好,频率范围宽(0~10kHz),抗干扰性强,不受油污等介质的影响。目前,商用涡流位移传感器可测范围为0.25~30mm,非线性为0.5%,最高分辨率为0.000 1mm,被广泛应用于非接触式振动位移测量,特别是汽轮机组、空气压缩机组等回转轴系的振动检测、故障诊断。
图5.12 涡流位移传感器示意图
1—被测物体(导电材料);2—主动线圈;3—平衡线圈
