深入了解净化间的构成特点

超净间是由下列各项子系统所组成,缺一不可,否则将无法构成一完整且品质良好的超净间。主要有洁净室系统、风淋系统、货淋室、净化房、洁净棚、百级工作台、称量室、FFU风机过滤单元、高效送风口、空气自净器、空气过滤器等。天花板系统:包括吊杆(Ceiling Rod)、钢梁(I-Beam或U-Beam)、天花板格子梁(Ceiling Grid)。空调系统:包括空气舱、过滤器系统、风车等。隔墙板(Partitional Wall):包括窗户、门。地板:包括高架地板或防静电舒美地板。照明器具:包括日光灯、黄色灯管等。

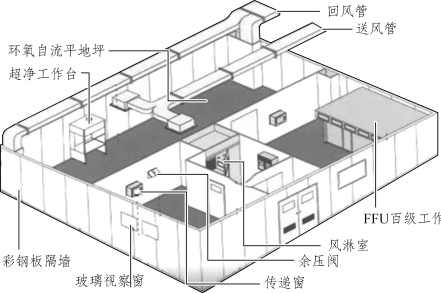

超净间的建筑主体构造,一般用钢筋或骨水泥,但无论是何种构造,必须满足如下条件:(1)不会因温度变化与振动而发生裂痕;(2)不易产生微尘粒子,且很难附着粒子;(3)吸湿性小;(4)为了维持室内之湿度条件,热绝缘性要高。超净间系统如图3.9所示。

图3.9 超净间系统

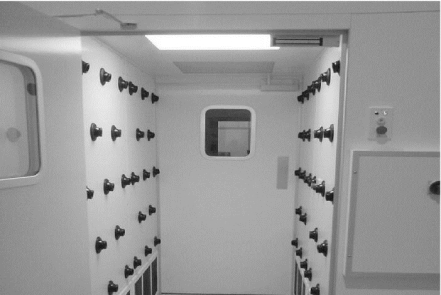

(1)风淋室是洁净厂房装配式洁净室的设备,用于吹除进入净化厂房的人体和携带物品表面附着的尘埃,同时风淋室也起到气闸的作用,防止未经净化的空气进入洁净区域,是进行人体净化和防止外空气污染洁净区的有效设备,如图3.10所示。

图3.10 风淋室

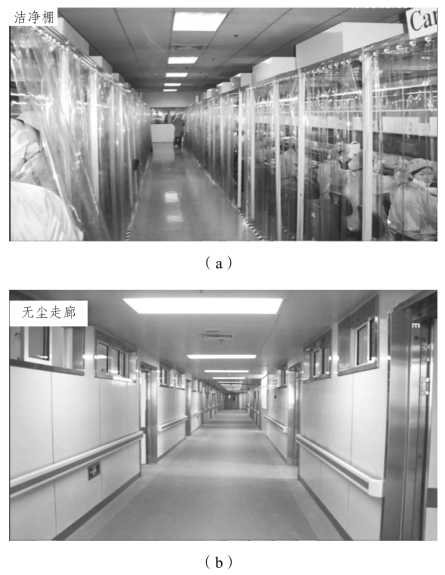

(2)洁净棚,设置在无尘车间里,是指采用工业铝型材和有机玻璃阻隔起来的相对封闭的环境

图3.11 无尘走廊

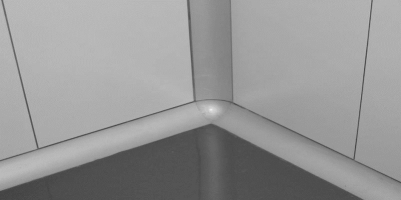

(3)洁净室围护结构如图3.12所示。墙板高质量的表面材料具备抗化学侵蚀、耐磨、抗刮擦等优良的性能,墙板四边封边避免了夹芯材料外泄以污染洁净室。一般以优质的隔热保温材料作为夹芯材料,根据需要预埋加强筋保证墙板的强度,并根据设计需要预埋线管方便各种管线通过。牢固严密的系统避免了空气的泄漏,其所有组件的连接都是平滑连接无突起。

(www.daowen.com)

图3.12 洁净室围护结构

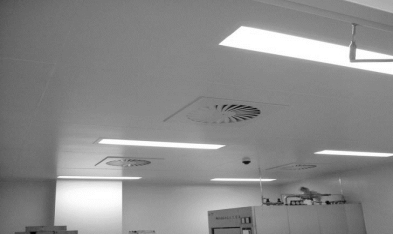

(4)洁净室顶板采用三明治式结构,两面为彩钢板,烤漆,钢板厚度为0.426 mm;中间为高密度的绝缘隔热夹芯,该顶板可供选择的夹芯材料有岩棉、纸蜂窝、铝蜂窝等材质,为了增强顶板强度,可在彩钢板内加入石膏或玻镁板,人员可以在上面行走,进行各种维护工作。其承重在100 kg以上。

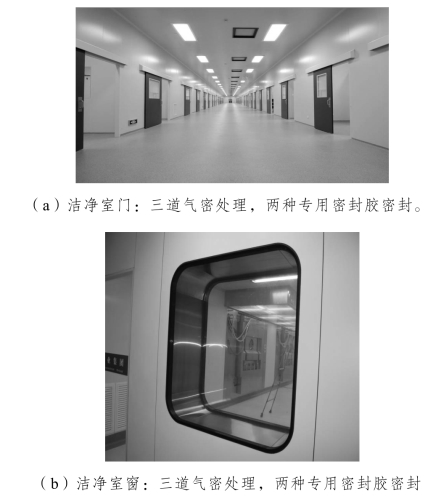

(5)对于洁净室门有多种材质的门可供选择,如钢制门、彩钢板门、不锈钢门,洁净室门窗如图3.13所示。

图3.13 洁净室窗

(6)洁净室地面(环氧自流平)如图3.14所示。根据不同的客户需求,可以用环氧自流平、PVC卷材和环氧静电地面等不同种类材质的地面材料,并且可以提供具有抗静电表面的特殊地面材质,同时在一个项目中可以设计用不同颜色区分不同的洁净等级的地面。

图3.14 洁净室环氧自流平地面

(7)洁净室洁净灯采用嵌入式上检修洁净灯,易清洁,检修时亦不影响洁净室内正常生产,如图3.15所示。

图3.15 洁净室洁净灯
