晶圆尺寸发展历程及影响因素分析

摩尔定律驱动下,芯片晶圆尺寸由6 inch→8 inch→12 inch进行演变(见表2.1)。晶圆面积越大,所能生产的芯片就越多,既降低成本又提高良率。20世纪80年代是4 inch晶圆占主流,90年代是6 inch晶圆占主流,1990年IBM联合西门子建立第一个8寸晶圆厂。

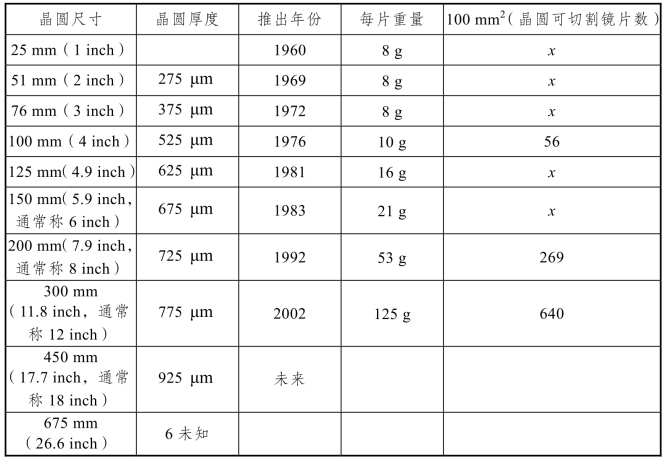

表2.1 芯片晶圆尺寸的演变

2000年左右是8 inch晶圆占主流,2008年之后是以12 inch晶圆为主流的市场。28 nm工艺是一条分界线,28 nm及以下工艺被称为“先进工艺”,28 nm以上被称为“成熟工艺”。代表先进制程的12 inch晶圆厂主要产品是精密制程的电子产品,其投资金额巨大,进入门槛高(估计一座12 inch厂成本约25亿美元),也导致同样产品代工费用的高昂,而成本的大幅提升使参与厂家数量较少。

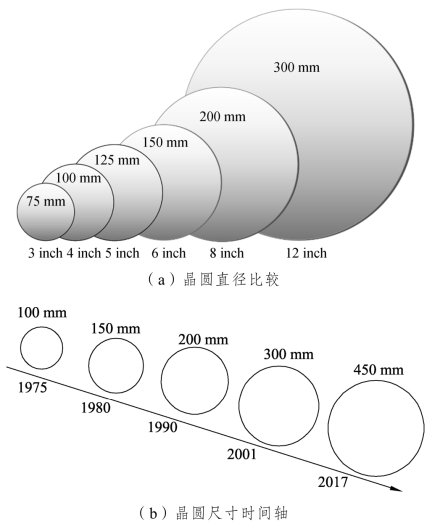

图2.37 大小晶圆比较

虽然18 inch晶圆时代是半导体产业一定要驱动的方向,但面临的技术障碍比预期高,目前全球有能力进入18 inch晶圆时代的半导体厂很少(建18 inch晶圆的工厂要100亿美元起步),但少数企业对18 inch(450 mm)晶圆也开始量产了。

图2.38

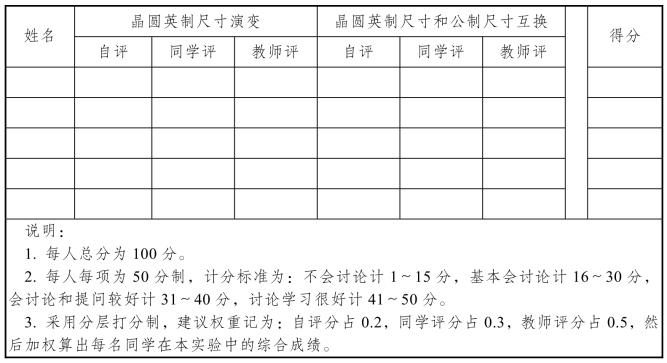

任务四学习成果评价

以团队小组为单位完成任务,以学生个人为单位实行考核。

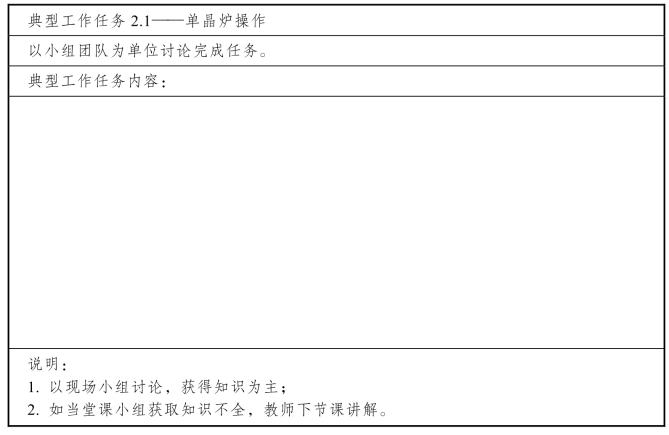

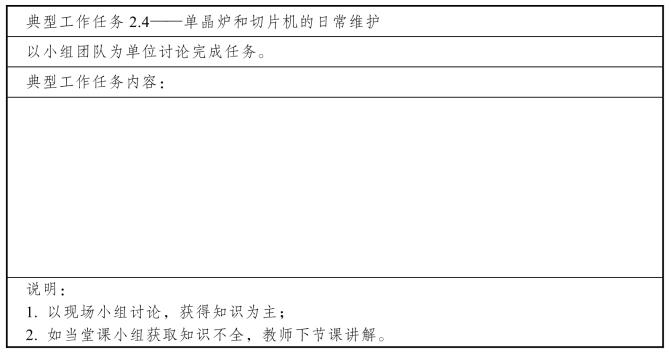

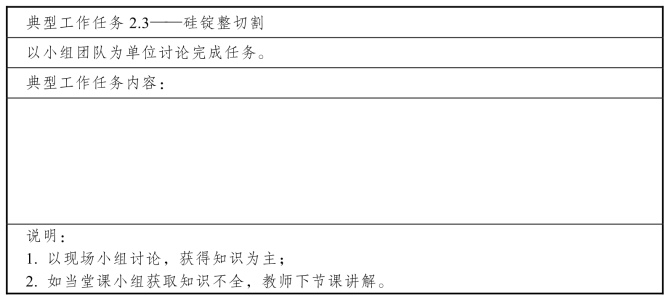

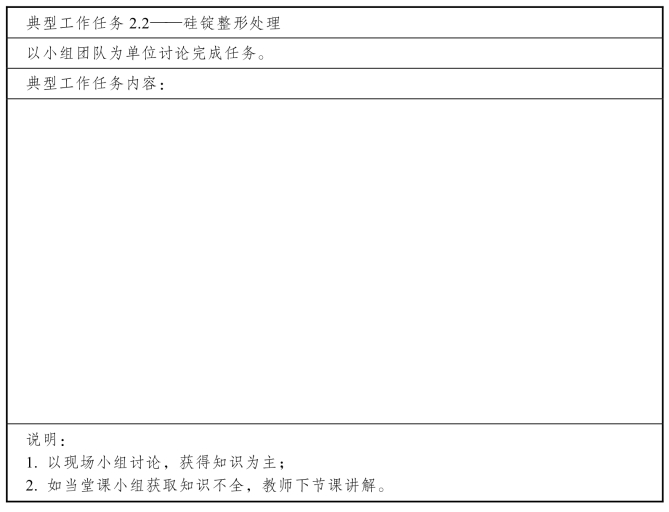

现场典型工作任务案例教学

(www.daowen.com)

本模块知识小结

本模块任务一主要介绍了本征半导体硅和杂质半导体硅;任务二重点介绍了石英砂与电子级硅(SGS)、单晶硅生长工艺、晶圆制备工艺;任务三介绍了Wafer晶圆检测,主要是晶圆表面检查;任务四介绍了晶圆尺寸演变。通过本模块学习,可使读者掌握Wafer晶圆制备工艺,可为读者学习光刻等后续章节的内容奠定基础。

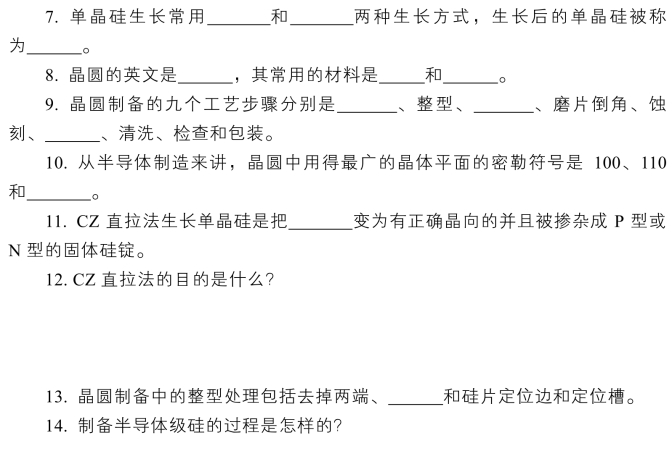

模块二测评题

1.Si和Ge的最外层电子(价电子)有几个?

2.半导体特点是什么?

3.什么是本征半导体?

4.何谓特征尺寸(feature size)?

5.何谓半导体制造研究发展方向的双轮驱动?

6.用来做芯片的高纯硅被称为什么?英文简称是什么?

15.将圆柱形的单晶硅锭制备成硅片需要哪些工艺流程?

16.什么叫集成电路?写出集成电路发展的五个时代及晶体管的数量?

17.术语:Wafer preparation的中文是什么?硅片制造的英文是什么?

18.常见的晶圆尺寸有哪些?

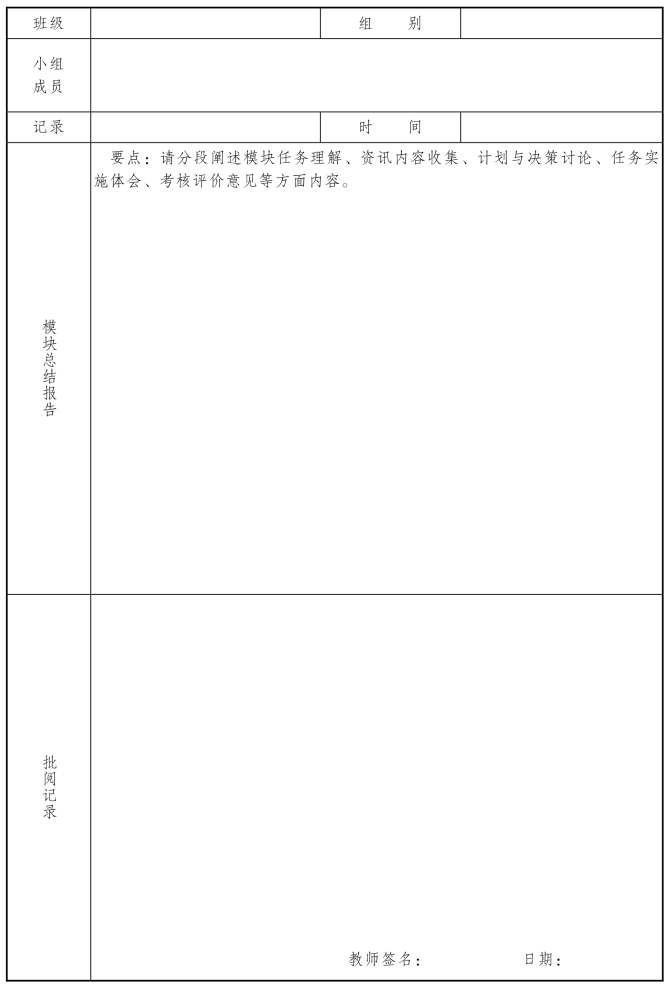

模块二学习总结报告
