Step1.显示特征。在特征树中选取并右击,在系统弹出的快捷菜单中选取选项。
Step2.隐藏特征。在特征树中单击和并右击,在系统弹出的快捷菜单中选取选项。
Step3.插入几何体。
(1)选择命令。选择下拉菜单命令,在特征树中增加选项。
(2)更改“几何体.3”的名称。
①在特征树中选取并右击,在系统弹出的快捷菜单中选择命令。
②系统弹出“属性”对话框,单击该对话框中的选项卡,然后在文本框中输入文件名“cavity_part”。
③单击按钮,完成名称的更改。
Step4.创建工件特征。
(1)选择命令。选择下拉菜单命令,系统弹出“定义凸台”对话框。(www.daowen.com)
(2)定义草图平面。在“定义凸台”对话框中,单击按钮,系统弹出“运行命令”对话框,然后选取“xy平面”为草图平面。
(3)绘制截面草图。在图形区绘制图6.46所示的截面草图,单击“退出工作台”按钮,系统返回至“定义凸台”对话框。
(4)定义凸台开始值和终点值。在“定义凸台”对话框中的区域的文本框中输入数值30;单击按钮,在区域的文本框中输入长度值10;其他参数采用系统默认设置值。
(5)单击按钮,完成图6.47所示的工件特征的创建。

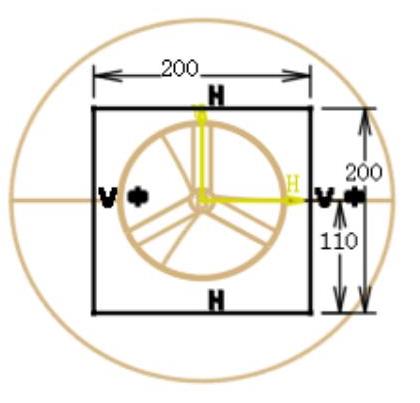

图6.46 截面草图

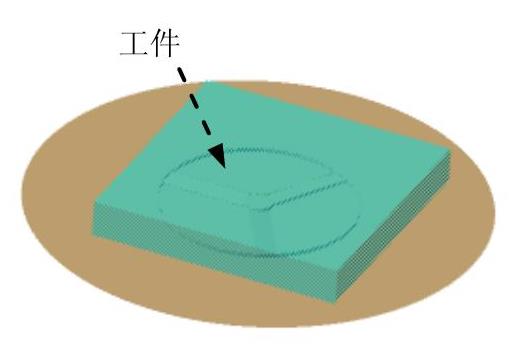

图6.47 工件特征
