Step1.显示特征。按住Ctrl键,在特征树中依次选取、、和并右击,在系统弹出的快捷菜单中选择选项。
Step2.创建扫掠1。
(1)选择命令。选择下拉菜单命令,系统弹出“扫掠曲面定义”对话框。
(2)定义轮廓类型。在“扫掠曲面定义”对话框中,单击区域下的选项。
(3)定义子类型。单击文本框,在系统弹出的下拉菜单中选择命令。
(4)选取引导曲线。在图形区选取相交1为引导曲线。
(5)选取参考曲面。在图形区选取xy平面为参考曲面。
(6)定义扫掠长度。在文本框中输入数值100。
(7)在该对话框中单击按钮,完成扫掠1的创建,结果如图6.41所示(隐藏交叉1和所有平面)。(www.daowen.com)

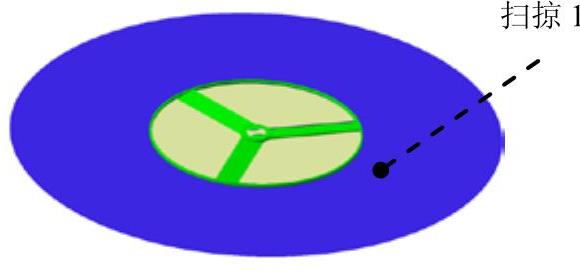

图6.41 扫掠1
Step3.创建接合4。
(1)选择命令。选择下拉菜单命令,系统弹出“接合定义”对话框。
(2)选择接合对象。在特征树中单击前的“+”号,选取;然后单击前的“+”号,选取、和,然后单击前的“+”号,选取。
(3)在该对话框中单击按钮,完成接合4的创建。
(4)重命名型芯分型面。在特征树中右击,在系统弹出的快捷菜单中选择命令,然后在系统弹出的“属性”对话框中选择选项卡,在文本框中输入“Core_surface”,单击按钮,完成型芯分型面的重命名。
