本实例将介绍一款玩具螺旋桨的模具设计过程（图6.1）。由于前面已经了解和掌握了单独在“型芯/型腔设计”工作台下和在“零件设计”工作台下进行模具设计的方法，在此对于型芯区域面和型腔区域面的定义应该不是难点，值得重视的是此实例是一模两穴的模具设计，所以重点、难点在于模具型芯、型腔和产品模型的布局，同时还增加了模具浇注系统的创建，因此要求设计者更仔细、谨慎的操作。通过本例的学习，希望读者能够更灵活的利用本章所介绍的模具设计方法进行模具设计。

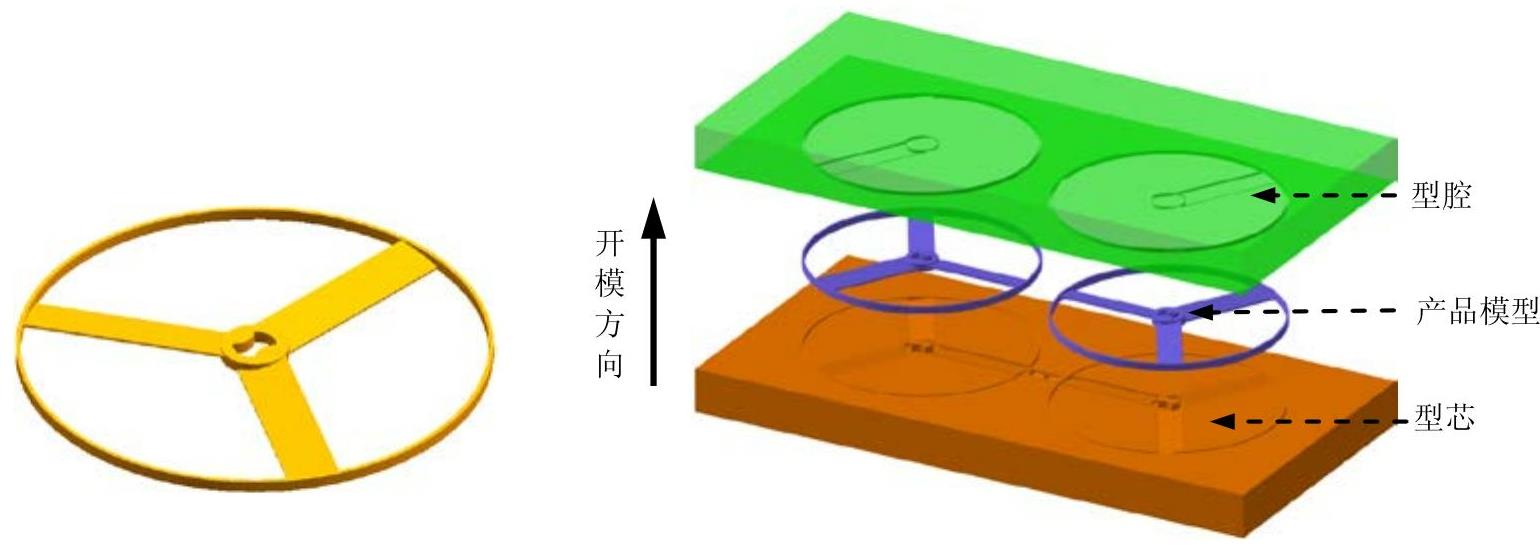

图6.1 螺旋桨的模具设计

方法简介：

采用“型芯/型腔设计”工作台和“零件设计”工作台相结合的方法进行该模具设计，与单独在“型芯/型腔设计”工作台或者“零件设计”工作台下进行该模具设计相比较。最主要的优点是：(www.daowen.com)

1.利用此方法可以将单独利用某一种方法进行模具设计进行相互比较，从而可以取之所长，让读者有更大的选择空间，以更高的效率用简洁、方便的方法完成模具的设计。

2.在进行模具型芯、型腔和产品模型布局的时候，可以直接切换到“零件设计”工作台，利用“平移”、“阵列”、“镜像”等操作，就可以快速地来完成模具的布局。

缺点是：如果读者不能够熟练掌握单独在“型芯/型腔设计”工作台或者“零件设计”工作台下进行该模具设计的方法，那么就没办法灵活运用两种工作台设计方法相互结合去进行模具设计。所以对于初学者来说可能效果不是很好，因此需要一个熟练的过程。

下面将介绍采用“型芯/型腔设计”工作台和“零件设计”工作台相结合的方法进行该模具设计的过程。
