如何创建分型线:技巧与步骤

Stage1.创建反射线1

Step1.隐藏工件。在特征树中右击978-7-111-40164-3-Chapter03-501.jpg,在系统弹出的快捷菜单中选择978-7-111-40164-3-Chapter03-502.jpg命令。

Step2.插入几何图形集。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-503.jpg978-7-111-40164-3-Chapter03-504.jpg978-7-111-40164-3-Chapter03-505.jpg命令,系统弹出“插入几何图形集”对话框。

(2)定义“几何图形集”名称。在系统弹出的“插入几何图形集”对话框中的978-7-111-40164-3-Chapter03-506.jpg文本框中输入文件名“parting_line”,然后单击978-7-111-40164-3-Chapter03-507.jpg按钮

Step3.创建提取特征。

(1)切换工作台。选择下拉菜单978-7-111-40164-3-Chapter03-508.jpg978-7-111-40164-3-Chapter03-509.jpg978-7-111-40164-3-Chapter03-510.jpg978-7-111-40164-3-Chapter03-511.jpg978-7-111-40164-3-Chapter03-512.jpg命令,切换到“创成式外形设计”工作台。

(2)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-513.jpg978-7-111-40164-3-Chapter03-514.jpg978-7-111-40164-3-Chapter03-515.jpg978-7-111-40164-3-Chapter03-516.jpg978-7-111-40164-3-Chapter03-517.jpg命令,系统弹出“提取定义”对话框。

(3)选取要提取的面。选取图3.51所示区域的任意曲面,然后单击978-7-111-40164-3-Chapter03-518.jpg按钮,再选取图3.51所示区域的其他面(共11个),单击978-7-111-40164-3-Chapter03-519.jpg按钮,完成提取特征的创建。

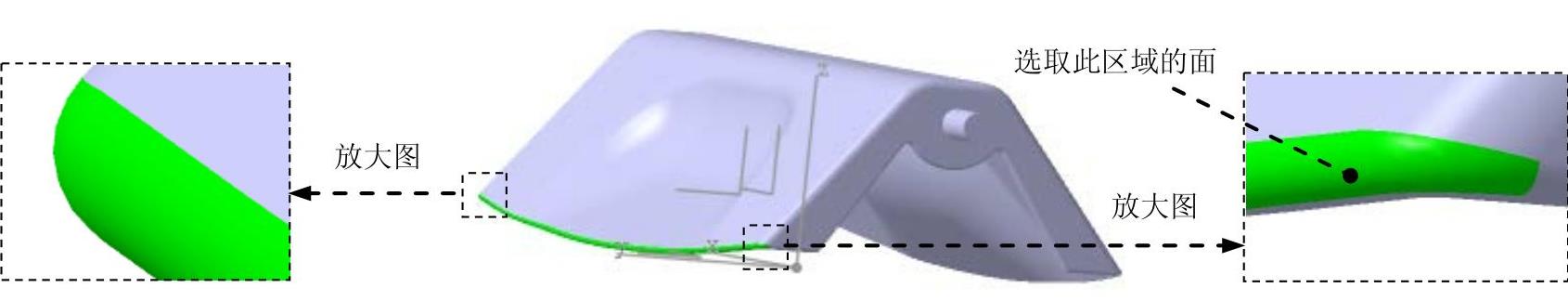

图3.51 选取提取面

Step4.创建接合2。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-521.jpg978-7-111-40164-3-Chapter03-522.jpg978-7-111-40164-3-Chapter03-523.jpg978-7-111-40164-3-Chapter03-524.jpg978-7-111-40164-3-Chapter03-525.jpg命令,系统弹出“接合定义”对话框。

(2)选取要接合的对象。在特征树978-7-111-40164-3-Chapter03-526.jpg节点下依次选取978-7-111-40164-3-Chapter03-527.jpg978-7-111-40164-3-Chapter03-528.jpg选项,接受系统默认的合并距离值(即公差值)。

(3)单击978-7-111-40164-3-Chapter03-529.jpg按钮,完成接合2的创建。

Step5.选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-530.jpg978-7-111-40164-3-Chapter03-531.jpg978-7-111-40164-3-Chapter03-532.jpg978-7-111-40164-3-Chapter03-533.jpg978-7-111-40164-3-Chapter03-534.jpg命令,系统弹出“反射线定义”对话框。

Step6.定义反射属性。

(1)选择类型。在该对话框的978-7-111-40164-3-Chapter03-535.jpg区域中选中978-7-111-40164-3-Chapter03-536.jpg单选项。

(2)选择支持面。在特征树中选取978-7-111-40164-3-Chapter03-537.jpg节点下的978-7-111-40164-3-Chapter03-538.jpg

(3)定义方向。在该对话框的978-7-111-40164-3-Chapter03-539.jpg区域中右击978-7-111-40164-3-Chapter03-540.jpg选项,在系统弹出的快捷菜单中选择978-7-111-40164-3-Chapter03-541.jpg命令。

(4)定义角度。在该对话框的978-7-111-40164-3-Chapter03-542.jpg文本框中输入数值90,在978-7-111-40164-3-Chapter03-543.jpg区域中选中978-7-111-40164-3-Chapter03-544.jpg单选项。

Step7.在该对话框中单击978-7-111-40164-3-Chapter03-545.jpg按钮,结果如图3.52所示。

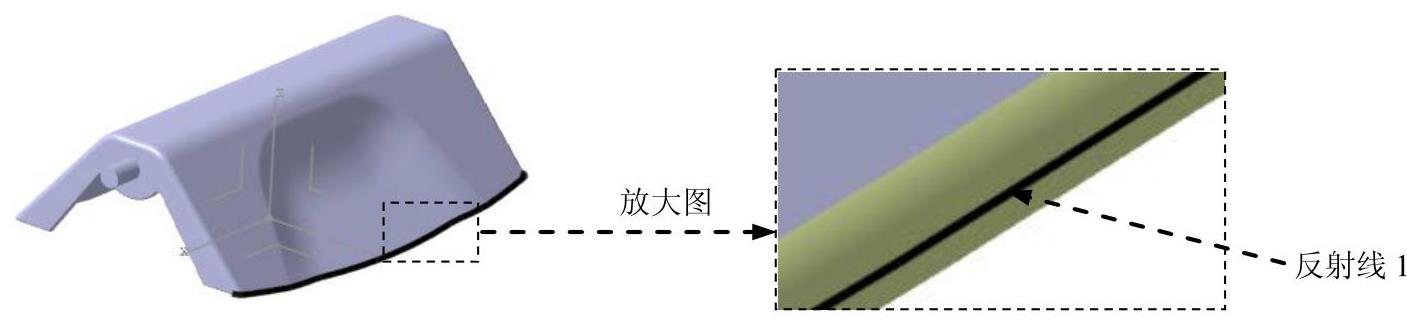

图3.52 创建反射线1

Stage2.创建反射线2

参照Stage1中的Step3、Step4、Step5、Step6和Step7创建反射线2,结果如图3.53所示。

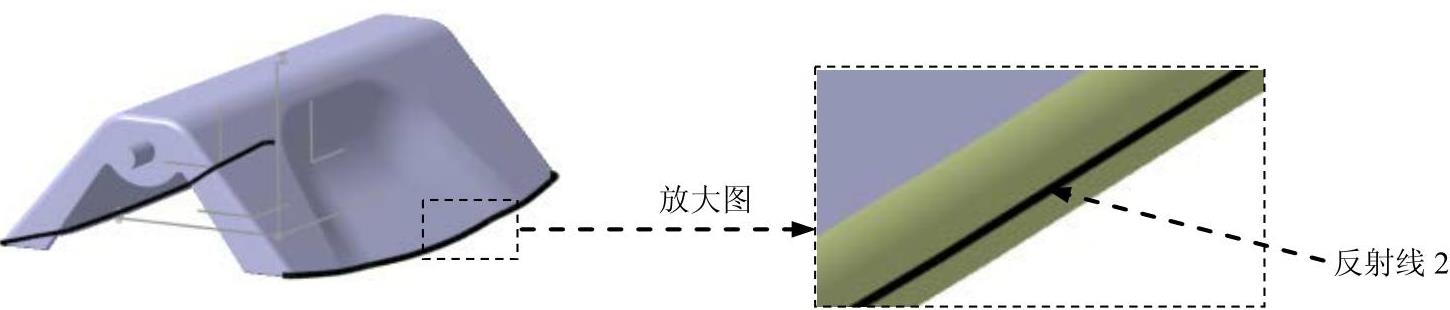

图3.53 创建反射线2

Stage3.定义分型线

Step1.创建截面草图(草图2)。

说明:在创建此草图时可创建一点以作为参照。

(1)定义草图平面。选择下拉菜单978-7-111-40164-3-Chapter03-548.jpg978-7-111-40164-3-Chapter03-549.jpg978-7-111-40164-3-Chapter03-550.jpg978-7-111-40164-3-Chapter03-551.jpg978-7-111-40164-3-Chapter03-552.jpg命令,选取图3.54所示的面为草图平面。

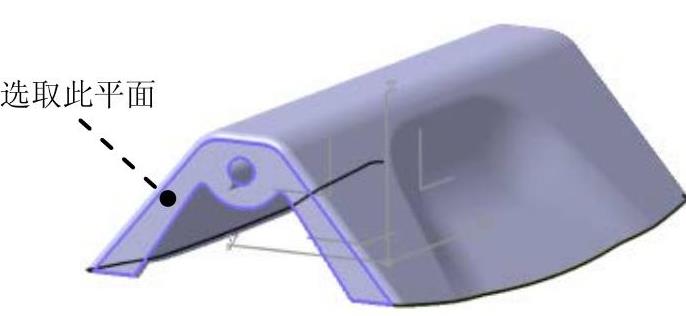

图3.54 定义草图平面

(2)绘制截面草图。在草绘工作台中绘制图3.55所示的截面草图(草图2)。

(3)单击“退出工作台”按钮978-7-111-40164-3-Chapter03-554.jpg,退出草绘工作台。

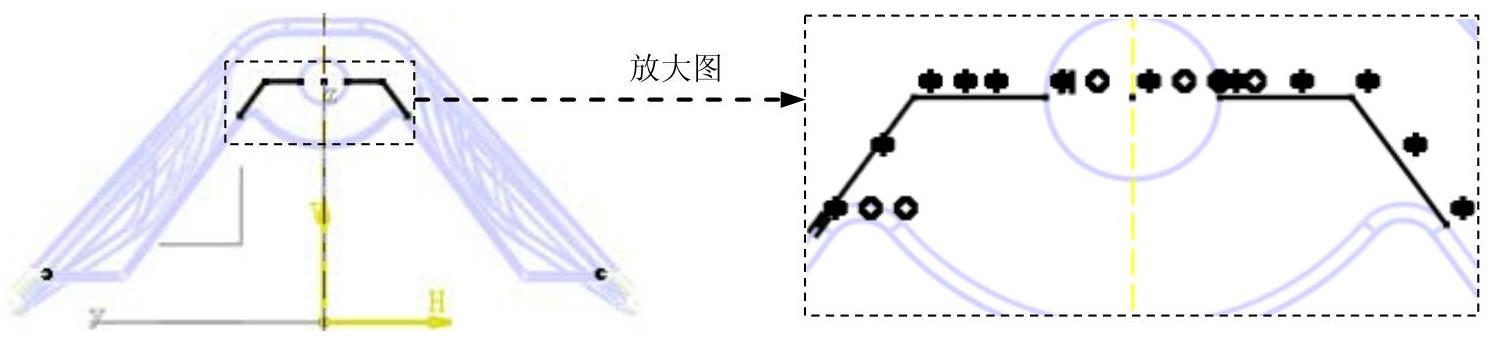

图3.55 截面草图(草图2)

Step2.创建截面草图(草图3)。

(1)定义草图平面。选择下拉菜单978-7-111-40164-3-Chapter03-556.jpg978-7-111-40164-3-Chapter03-557.jpg978-7-111-40164-3-Chapter03-558.jpg978-7-111-40164-3-Chapter03-559.jpg978-7-111-40164-3-Chapter03-560.jpg命令,选取图3.56所示的面为草图平面。

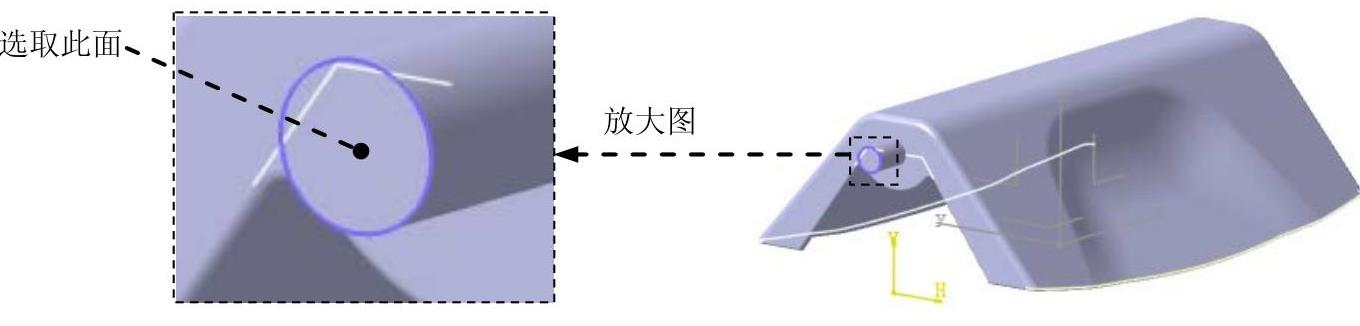

图3.56 定义草图平面

(2)绘制截面草图。在草绘工作台中绘制图3.57所示的截面草图(草图3)。

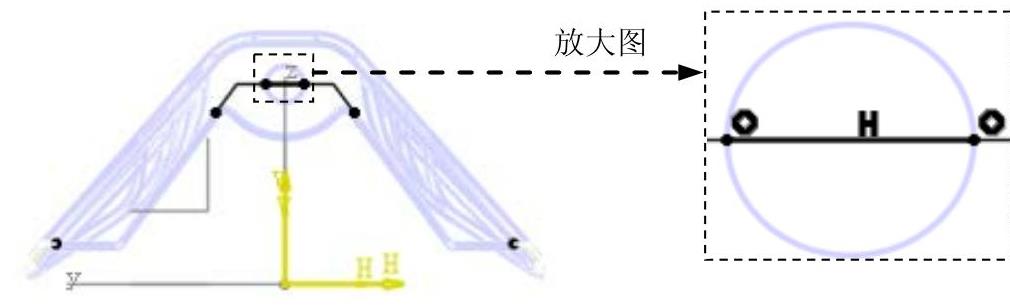

图3.57 截面草图(草图3)

(3)单击“退出工作台”按钮978-7-111-40164-3-Chapter03-563.jpg,退出草绘工作台。

Step3.创建对称草图。

(1)选择对称元素。按住Ctrl键,在特征树中选取978-7-111-40164-3-Chapter03-564.jpg节点下的978-7-111-40164-3-Chapter03-565.jpg978-7-111-40164-3-Chapter03-566.jpg

(2)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-567.jpg978-7-111-40164-3-Chapter03-568.jpg978-7-111-40164-3-Chapter03-569.jpg978-7-111-40164-3-Chapter03-570.jpg978-7-111-40164-3-Chapter03-571.jpg命令,系统弹出“对称定义”对话框。

(3)选取参考平面。选取“yz平面”为参考平面,在该对话框中单击978-7-111-40164-3-Chapter03-572.jpg按钮,此时系统弹出“多重结果管理”对话框。

(4)在该对话框中选中978-7-111-40164-3-Chapter03-573.jpg单选项,单击978-7-111-40164-3-Chapter03-574.jpg按钮。

Step4.创建直线3。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-575.jpg978-7-111-40164-3-Chapter03-576.jpg978-7-111-40164-3-Chapter03-577.jpg978-7-111-40164-3-Chapter03-578.jpg978-7-111-40164-3-Chapter03-579.jpg命令,系统弹出“直线定义”对话框。

(2)选取直线端点。选取图3.58所示的点1和点2,在该对话框中单击978-7-111-40164-3-Chapter03-580.jpg按钮,结果如图3.59所示。

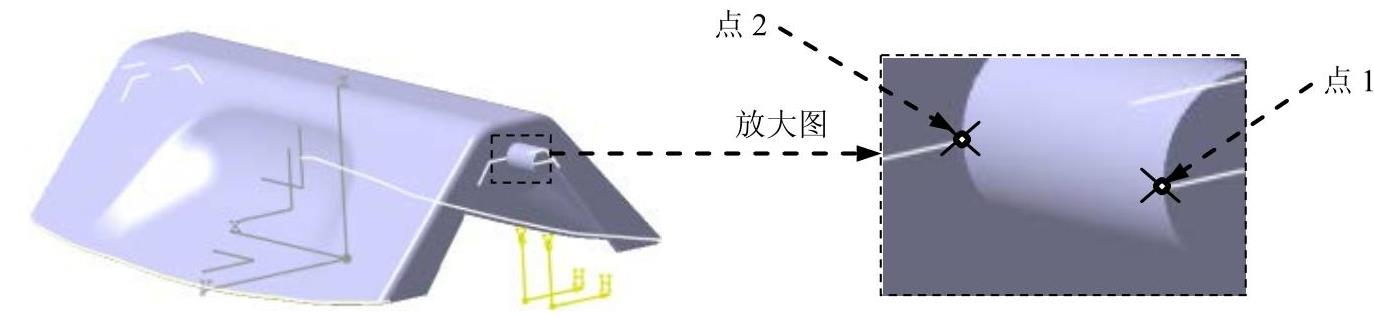

图3.58 选取点

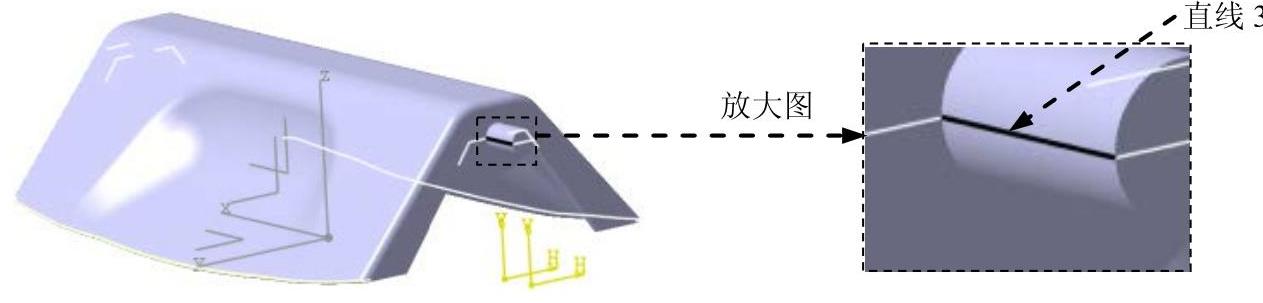

图3.59 创建直线3

Step5.创建直线4。参照Step4,在零件圆柱的另一侧创建直线4,结果如图3.60所示。

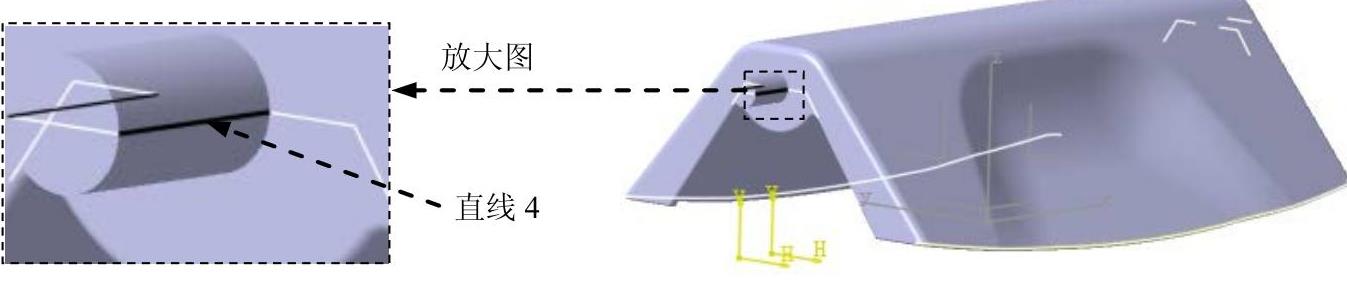

图3.60 创建直线4

Step6.创建对称直线。

(1)选择对称元素。按住Ctrl键,在特征树中选取978-7-111-40164-3-Chapter03-584.jpg节点下的978-7-111-40164-3-Chapter03-585.jpg978-7-111-40164-3-Chapter03-586.jpg

(2)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-587.jpg978-7-111-40164-3-Chapter03-588.jpg978-7-111-40164-3-Chapter03-589.jpg978-7-111-40164-3-Chapter03-590.jpg978-7-111-40164-3-Chapter03-591.jpg命令,系统弹出“对称定义”对话框。

(3)选取参考平面。选取“yz平面”为参考平面,在该对话框中单击978-7-111-40164-3-Chapter03-592.jpg按钮。

Step7.创建接合4。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-593.jpg978-7-111-40164-3-Chapter03-594.jpg978-7-111-40164-3-Chapter03-595.jpg978-7-111-40164-3-Chapter03-596.jpg978-7-111-40164-3-Chapter03-597.jpg命令,系统弹出“接合定义”对话框。

(2)选取要接合的对象。在特征树978-7-111-40164-3-Chapter03-598.jpg节点下选取978-7-111-40164-3-Chapter03-599.jpg978-7-111-40164-3-Chapter03-600.jpg978-7-111-40164-3-Chapter03-601.jpg978-7-111-40164-3-Chapter03-602.jpg,接受系统默认的合并距离值(即公差值)。

(3)单击978-7-111-40164-3-Chapter03-603.jpg按钮,完成接合4的创建。

Step8.创建接合5。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter03-604.jpg978-7-111-40164-3-Chapter03-605.jpg978-7-111-40164-3-Chapter03-606.jpg978-7-111-40164-3-Chapter03-607.jpg978-7-111-40164-3-Chapter03-608.jpg命令,系统弹出“接合定义”对话框。

(2)选取要接合的对象。在特征树978-7-111-40164-3-Chapter03-609.jpg节点下选取978-7-111-40164-3-Chapter03-610.jpg978-7-111-40164-3-Chapter03-611.jpg,接受系统默认的合并距离值(即公差值)。

(3)单击978-7-111-40164-3-Chapter03-612.jpg按钮,完成接合5的创建。
