模型修补步骤:隐藏模具工件、多重提取和填充设计

Stage1.创建提取区域1

Step1.隐藏工件。在特征树中右击978-7-111-40164-3-Chapter04-441.jpg,在系统弹出的快捷菜单中选择978-7-111-40164-3-Chapter04-442.jpg命令。

Step2.插入几何图形集。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter04-443.jpg978-7-111-40164-3-Chapter04-444.jpg978-7-111-40164-3-Chapter04-445.jpg命令,系统弹出“插入几何图形集”对话框。

(2)定义“几何图形集”名称。在系统弹出的“插入几何图形集”对话框中的978-7-111-40164-3-Chapter04-446.jpg文本框中输入文件名“Repair_surface”,然后单击978-7-111-40164-3-Chapter04-447.jpg按钮

Step3.定义提取特征。

(1)切换工作台。选择下拉菜单978-7-111-40164-3-Chapter04-448.jpg978-7-111-40164-3-Chapter04-449.jpg978-7-111-40164-3-Chapter04-450.jpg978-7-111-40164-3-Chapter04-451.jpg978-7-111-40164-3-Chapter04-452.jpg命令,切换到“创成式外形设计”工作台。

(2)选择命令。选择下拉菜单978-7-111-40164-3-Chapter04-453.jpg978-7-111-40164-3-Chapter04-454.jpg978-7-111-40164-3-Chapter04-455.jpg978-7-111-40164-3-Chapter04-456.jpg978-7-111-40164-3-Chapter04-457.jpg命令,系统弹出“多重提取定义”对话框。

(3)选取要提取的面。选取图4.38所示的面(共5个),单击978-7-111-40164-3-Chapter04-458.jpg按钮,完成提取特征的创建。

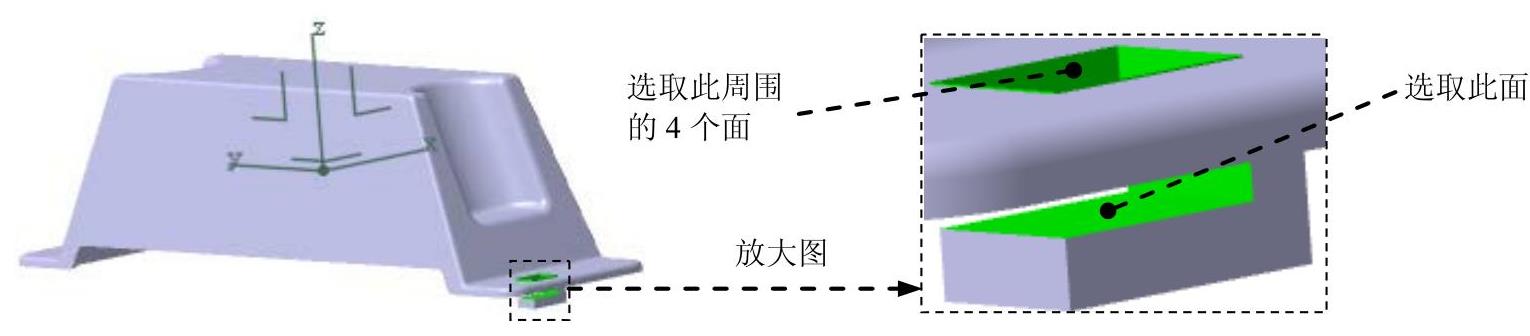

图4.38 选取提取面

Stage2.创建多截面曲面

Step1.创建边界1。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter04-460.jpg978-7-111-40164-3-Chapter04-461.jpg978-7-111-40164-3-Chapter04-462.jpg978-7-111-40164-3-Chapter04-463.jpg978-7-111-40164-3-Chapter04-464.jpg命令,系统弹出“边界定义”对话框。

(2)选取曲面边线。在模型中选取图4.39所示的边线为边界线。

(3)选取限制点。在模型中分别选取图4.39所示的点1和点2。

(4)在该对话框中单击978-7-111-40164-3-Chapter04-465.jpg按钮,结果如图4.40所示。

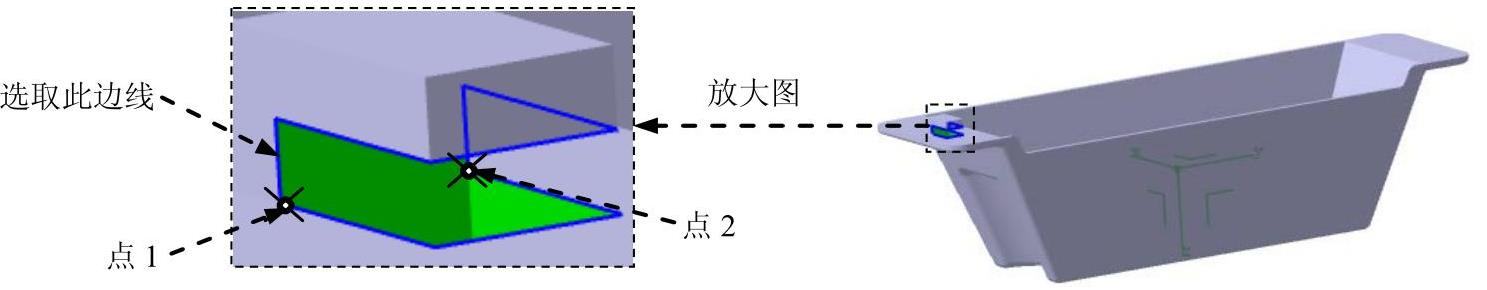

图4.39 选取边界线和限制点

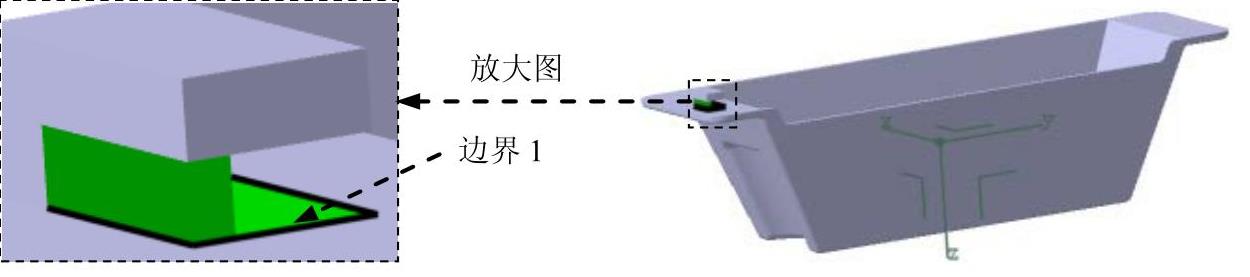

图4.40 创建边界1(www.daowen.com)

说明:在选取限制点后,若显示的不是所需的结果,可单击限制点的方向箭头来改变其方向。

Step2.创建边界2。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter04-468.jpg978-7-111-40164-3-Chapter04-469.jpg978-7-111-40164-3-Chapter04-470.jpg978-7-111-40164-3-Chapter04-471.jpg978-7-111-40164-3-Chapter04-472.jpg命令,系统弹出“边界定义”对话框。

(2)选取曲面边线。在模型中选取图4.41所示的边线为边界线。

(3)选取限制点。在模型中分别选取图4.41所示的点3和点4。

(4)在该对话框中单击978-7-111-40164-3-Chapter04-473.jpg按钮,结果如图4.42所示。

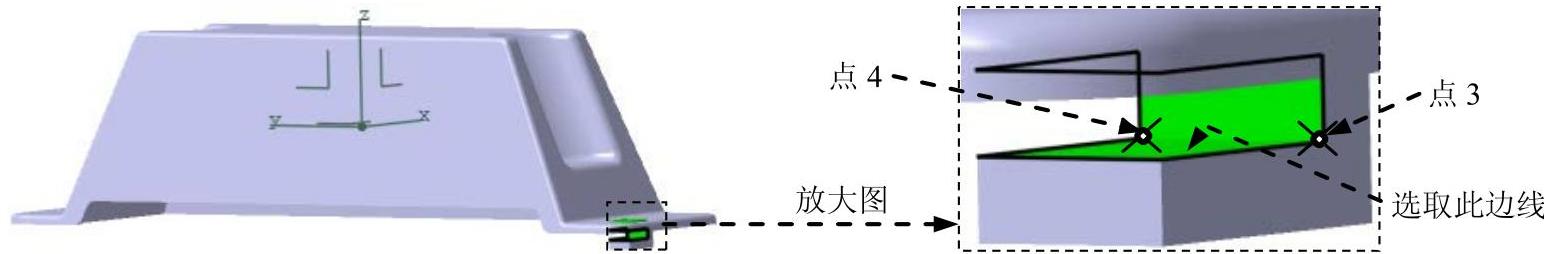

图4.41 选取边界线和限制点

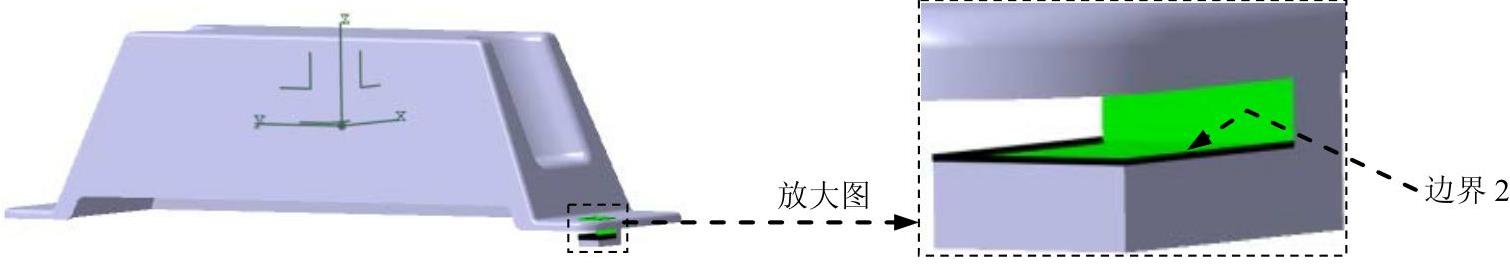

图4.42 创建边界2

说明:在选取限制点后,若显示的不是所需的结果,可单击限制点的方向箭头来改变其方向。

Step3.创建多截面曲面。

(1)选择命令。选择下拉菜单978-7-111-40164-3-Chapter04-476.jpg978-7-111-40164-3-Chapter04-477.jpg978-7-111-40164-3-Chapter04-478.jpg978-7-111-40164-3-Chapter04-479.jpg978-7-111-40164-3-Chapter04-480.jpg命令,系统弹出“多截面曲面定义”对话框。

(2)定义截面曲线。依次选取Step1和Step2中所创建的边界1和边界2作为多截面曲线。

(3)定义引导线。在978-7-111-40164-3-Chapter04-481.jpg区域中单击使其激活,然后选取图4.43所示的引导线1和引导线2。

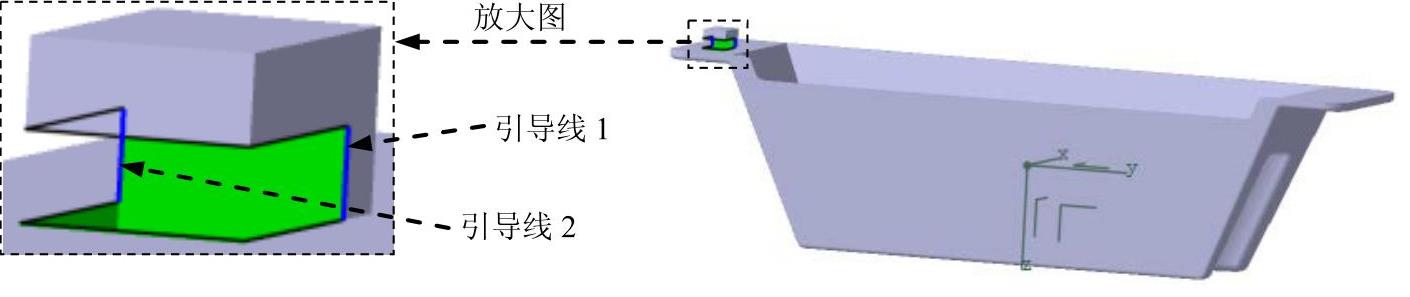

图4.43 选取引导线

(4)在该对话框中单击978-7-111-40164-3-Chapter04-483.jpg按钮,结果如图4.44所示。

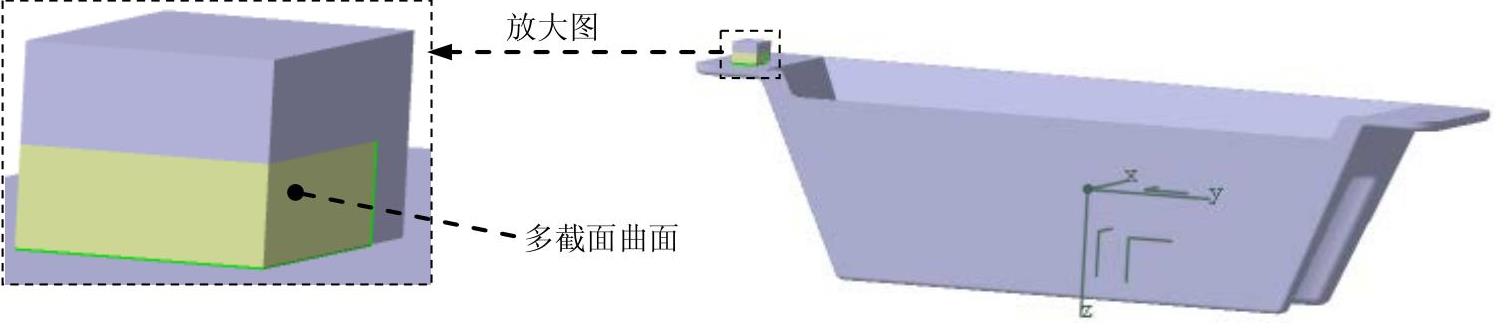

图4.44 创建多截面曲面
