接地电阻测试仪俗称接地摇表，其电流极与电压极是随仪表配套的专门装置，俗称探针，其导线也是随仪表配套的，使用时应展开，直线排列时，两探针相距20m即可，也可三角形排列，夹角为30°左右，探针应打入土壤之中。用接地电阻测试仪测量接地电阻的接线如图3-23所示。

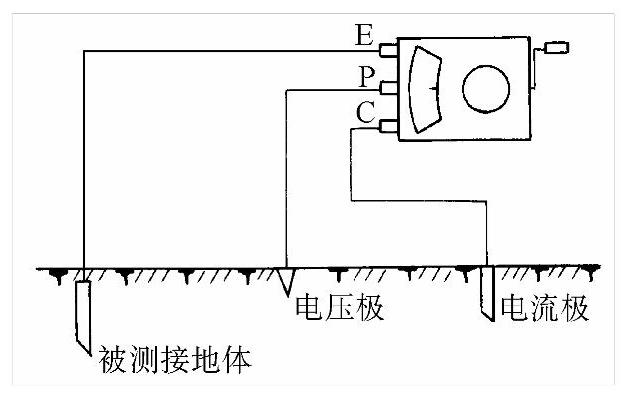

图3-23 用接地电阻测试仪测量接地电阻的接线

使用接地电阻测试仪的操作方法及注意事项：

（1）按不同的布置将仪表连接以后，检查无误，即将仪表水平放置，检查指针是否在零位中心线上，否则用调零钮调整使其位于中心线上。

（2）将“倍率标度”置于最大倍数，慢慢转动手柄，同时旋动“测量标度盘”，使指针趋向于中心线。否则应逐级减小倍率，直至位于中心线。

（3）当指针接近于平衡时，加快手柄转速至120r/min以上，并调整测量标度盘，使指针指示中心线。(www.daowen.com)

（4）如“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以得到正确读数。

（5）用测量标度盘的读数乘以“倍率标度”的倍数，即得到所测量的值。

测量接地电阻时，必须将接地体与被保护设备的连接引线拆开，将测量端接在接地体端，因此安装时要求接地引线与接地体间应有可拆卸的连接点，一般用螺栓连接，连接点应用镀锌扁钢做成，分别与接地引线和接地体焊接，连接螺栓不少于两条，并有防松装置，如图3-24所示。另外，测量接地电阻应仔细，接线要正确，测得结果与以往测量值相差较大时，应仔细分析，并请有经验的人进行检查或复测。任何时候、任何情况下，接地电阻值以实测值为准，所有计算公式的计算值只能作为参考值。

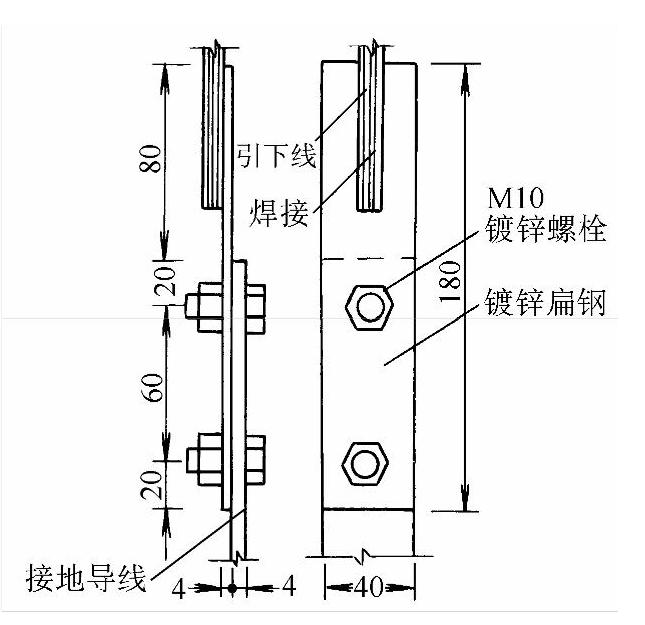

图3-24 接地引线与接地体之间的可拆卸的连接点
