1.用绝缘电阻表（兆欧表）测量电气设备的绝缘电阻 绝缘电阻表（兆欧表）由手摇直流发电机和磁电式流比计组成，测量时将手摇直流发电机的直流电压加在被测物上，测得的泄漏电流经流比计换算后将绝缘电阻值显示在表盘上。

使用绝缘电阻表（兆欧表）测量时的接线如图3-20～图3-22所示。

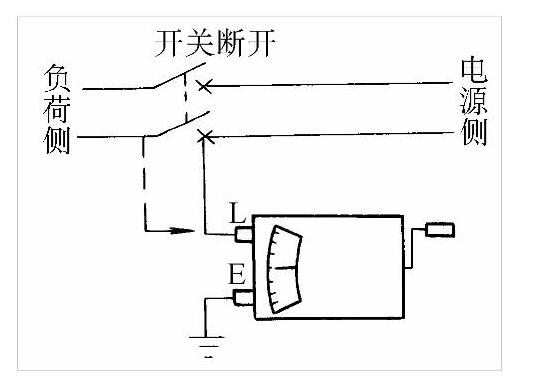

图3-20 用绝缘电阻表（兆欧表）测量线路对地绝缘电阻

图3-21 用绝缘电阻表（兆欧表）测量电机对地绝缘电阻

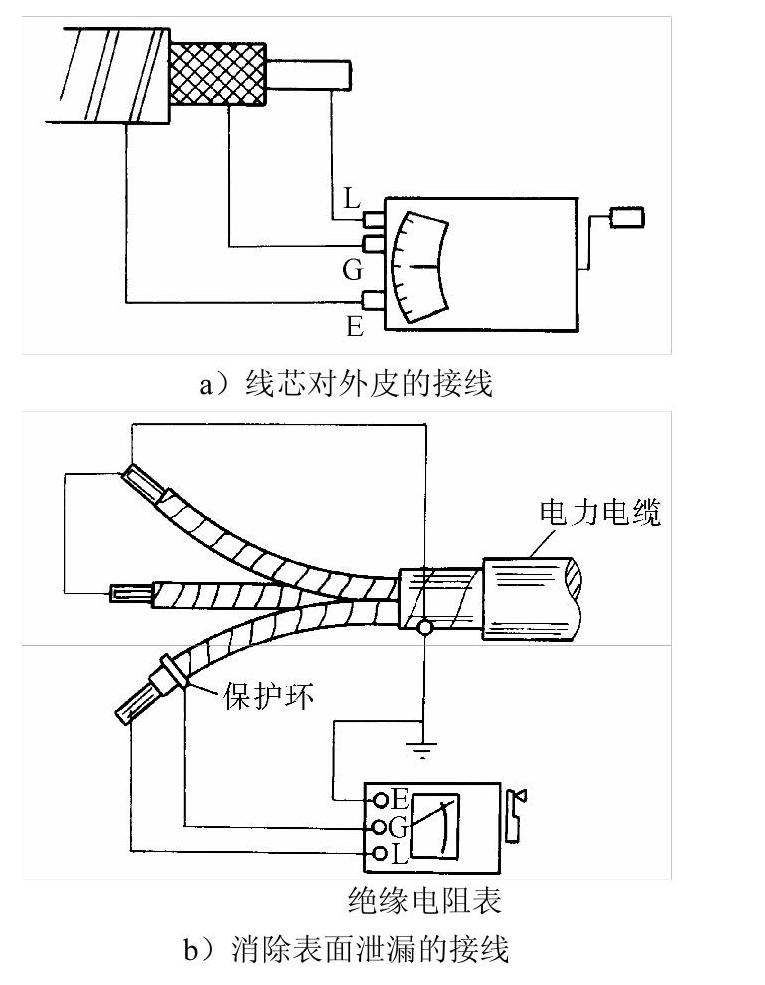

图3-22 用绝缘电阻表（兆欧表）测量电缆绝缘电阻

使用绝缘电阻表（兆欧表）时应注意以下几点：

（1）绝缘电阻表（兆欧表）的转速应由慢到快，转速不得时快时慢，当达到120r/min时则应保持稳定，转速稳定后，表盘上的指针方能稳定，表针的指示即为测得的绝缘电阻的阻值。使用时应水平放置。

（2）根据被测对象的额定电压，选择不同电压的绝缘电阻表（兆欧表），见表3-7。(www.daowen.com)

（3）测量时使用的绝缘导线应为单根多股软导线，测量线不得扭结或搭接，且应悬空放置，与端钮的连接应紧密可靠，与设备或线路的连接一般应使用鱼嘴夹，以免引起测量误差。

（4）测量前应使设备或线路断开电源，有仪表回路的要将仪表断开，然后进行放电，对于大型变压器、大型电机等大型电感、电容性设备及线路在其测量完毕后也应放电。放电时间一般为2～3min，对于高压设备及线路放电时间应加长。

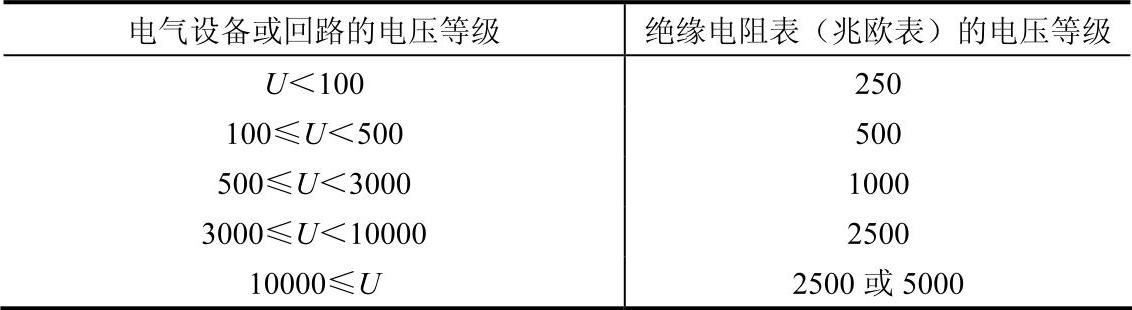

表3-7 绝缘电阻表（兆欧表）的选择 （单位：V）

（5）使用绝缘电阻表（兆欧表）前应对兆欧表进行校验，当接线端为开路时，摇转绝缘电阻表（兆欧表），指针应在“∞”位，将E和L短接起来，缓慢摇动绝缘电阻表（兆欧表），指针应在“0”位。校验时，当指针指在“∞”或“0”位时，指针不应晃动。

（6）测量过程中，指针指向“0”位时则说明被测设备或线路绝缘已破坏，应停止摇动绝缘电阻表（兆欧表），以免由于短路而烧坏绝缘电阻表（兆欧表）。测量过程中，当指针稳定在某一值时，即可在不大于30s的时间内读数，最长不得超过1min。

（7）正在使用的设备通常应在刚停止运转时进行测量，以便使测量结果符合运行温度时的绝缘电阻。禁止在雷电时或在邻近有带高压导体的设备时进行测量。只有在设备不带电又不可能受其他电源感应而带电时才能进行测量。

（8）绝缘电阻表（兆欧表）量程的选用，一般低压电器设备可选用0～200MΩ量程的表，高压电器设备或电缆、线路可选用0～2000MΩ量程的表。刻度从1MΩ或2MΩ起始的绝缘电阻表（兆欧表）不宜测量低压电气设备的绝缘电阻。

2.用数字式绝缘电阻测试仪测量电气设备的绝缘电阻 数字式绝缘电阻测试仪由直流电池、晶体管振荡器、倍压整流、测量机构模数转换和数显系统组成。数字式绝缘电阻测试仪使用时的接线同绝缘电阻表（兆欧表），输出直流电压用电键选择，一般有500V、1000V、2500V、5000V、10000V等，使用很方便，可根据表3-7选择不同的档位。使用时的注意事项同1.中绝缘电阻表（兆欧表）使用时的注意事项中的（3）～（8）。数字式绝缘电阻测试仪的使用应经常更换电池，不用时可将电池取出，安装电池前应测量电池的电压和电流，必须保证电池电压和电流处于完好额定状态。
