绝缘电阻表又称兆欧表（旧称摇表），是用于检查测量电气设备或供电线路绝缘电阻的一种可携式仪表，具有高压电源对绝缘电阻进行测量。绝缘电阻表（兆欧表）的标度尺上的单位是“兆欧”用“MΩ”表示，1MΩ=103kΩ=106Ω。
绝缘电阻表（兆欧表）的种类很多，但基本的结构相同，主要由一个磁电系的比率表和高压电源（常用手摇发电机或晶体管电路产生）组成。图3-18所示是绝缘电阻表（兆欧表）的外形图。图3-19所示是绝缘电阻表（兆欧表）的原理电路图。
从图3-19中可以看出，被测的绝缘电阻Rx接于绝缘电阻表（兆欧表）的“线路”和“地线”端钮之间，此外在“线路”端钮外圈还有一个铜质圆环，叫保护环，又称屏蔽接线端钮，符号为“G”，它与发电机的负极直接相连。
被测得绝缘电阻Rx与附加电阻R2及比率表中的动圈2串联，流过线圈2的电流I2与Rx的大小有关。Rx越小、I2就越大，磁场与I2相互作用而产生的转动力矩M2就越大，使指针向标度尺“0”的方向偏转。动圈1的电流I1与Rx无关，它与磁场相互作用而产生的力矩M1与M2相反，相当于游丝的反作用力矩，使指针稳定。
(www.daowen.com)

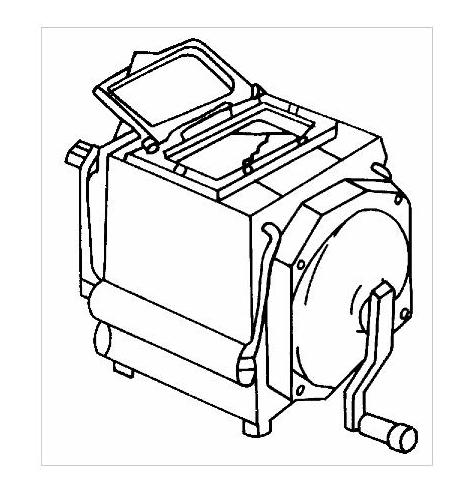

图3-18 绝缘电阻表（兆欧表）的外形图

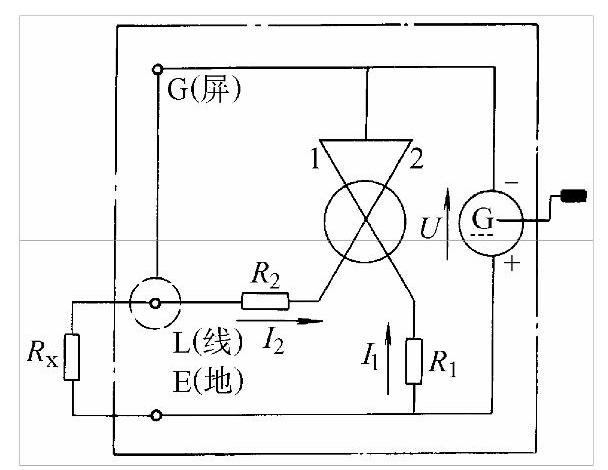

图3-19 绝缘电阻表（兆欧表）的原理电路
