万用表:用途、结构和工作原理

时间:2023-06-16 理论教育 版权反馈
【摘要】:万用表是电工经常使用的多用途测量仪表。万用表性能的好坏主要以测量电压时每伏若干欧来衡量。

万用表:用途、结构和工作原理

万用表电工经常使用的多用途测量仪表。普通万用表可以测量交流电压、直流电压、直流电流电阻,有的还可以测量交流电流、电感、电容和音频电平。万用表性能的好坏主要以测量电压时每伏若干欧来衡量。一般为1000~20000Ω/V,此值越大,该万用表越灵敏。

1.万用表测量直流电流的电路 如图3-13所示,μA为万用表的磁电系微安表头,R1R2R3R4是为扩大量程而并联的分流电阻,S为转换开关,“+”、“−”为测试棒插孔。当转换开关S由位置1依次置于2、3、4时,分流电阻则逐渐减小,而量程范围却不断扩大,从而可以实现不同范围的直流电流的测量。

2.万用表测量直流电压的电路 如图3-14所示,R1R2R3R4是为扩大量程而串联的附加电阻。当转换开关S由位置1依次置于位置2、3、4时,附加电阻值不断减小,于是测量电压的量程也随之减小,从而可以实现不同范围的直流电压的测量。

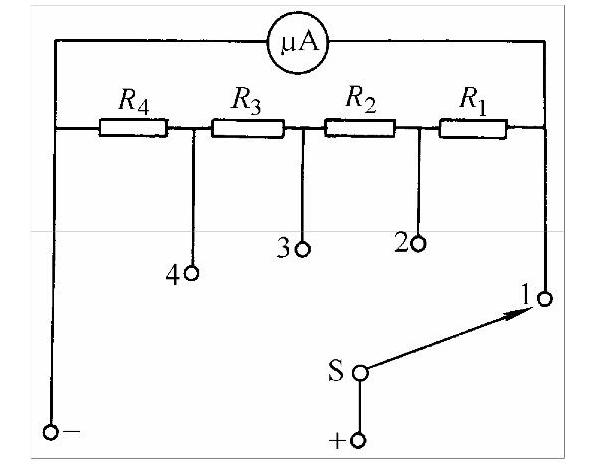

图3-13 万用表测量直流电流的电路

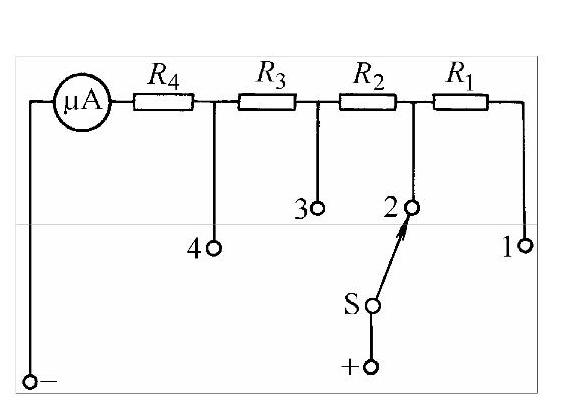

图3-14 万用表测量直流电压的电路(www.daowen.com)

3.万用表测量交流电压的电路 如图3-15所示,它与测量直流电压的原理和方法相同,所不同的是增加了一个桥式整流器,使交流电流经过整流后再通过表头。

4.万用表测量电阻的电路 如图3-16所示,E为万用表的内部电源干电池),R1R2R3R4为扩大量程而采用的可调电阻,Rx为被测电阻,整个测量电阻回路接成一个桥形电路。当转换开关置于R×10、R×100、R×1k等不同位置时,可以实现不同范围的电阻的测量。

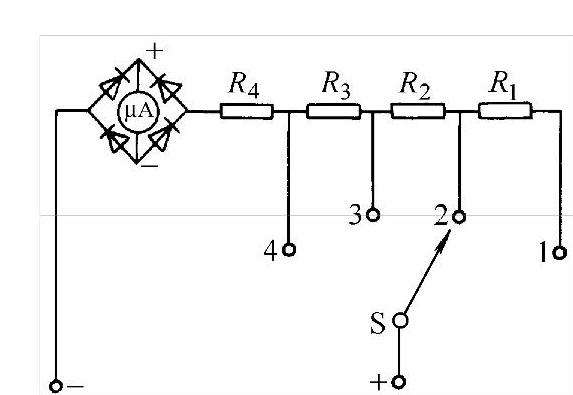

图3-15 万用表测量交流电压的电路

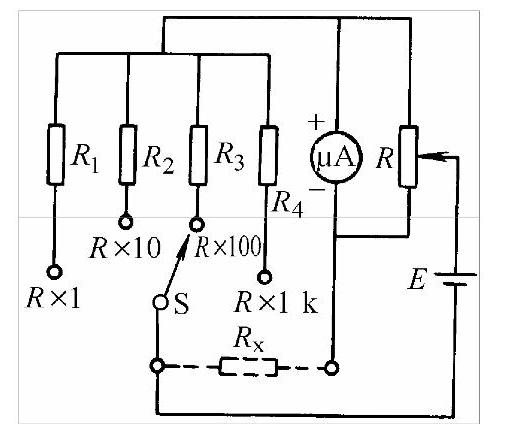

图3-16 万用表测量电阻的电路
