（1）当三相负载对称时，可用一只单相功率表测量三相有功功率，接线如图3-8所示。三相交流电功率为功率表指示值P′的3倍，即P=3P′。

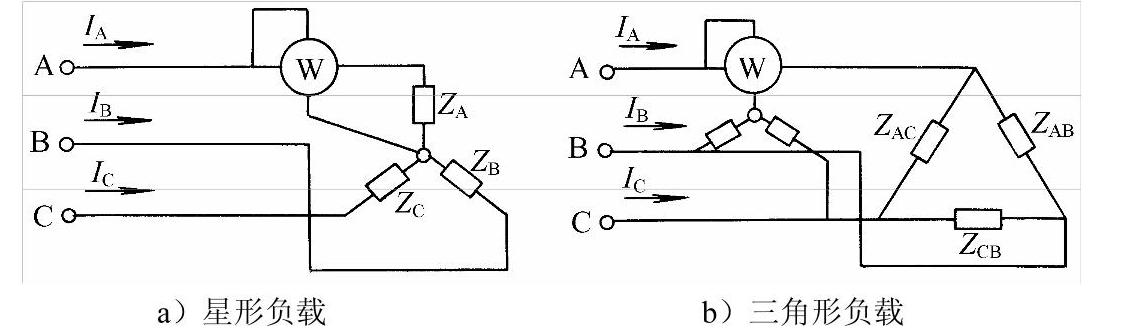

图3-8 用一只功率表测量对称三相有功功率

（2）在三相三线制交流电路中，不论负载对称与否，都可用两只单相功率表测量有功功率，如图3-9所示。三相有功电功率为两只单相功率表指示值之和。某些情况下（与负载性质有关），如果发现功率表反偏转而无法读数时，可将该表的电流线圈接头反接（见图3-10），但不可将电压线圈接头反接以免引起静电误差甚至导致仪表损坏。这时所测得的功率应为两个读数之差。

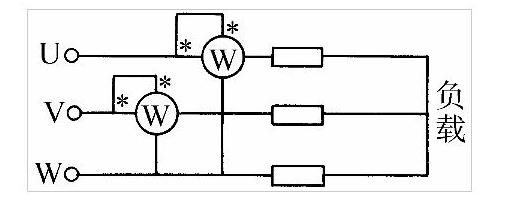

图3-9 三相三线制电路有功功率的测量接线

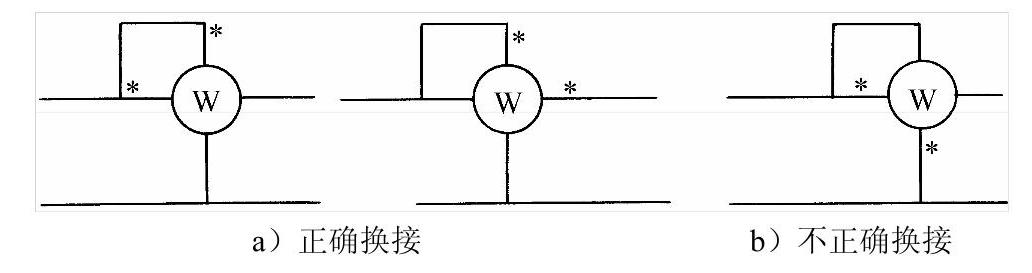

图3-10 功率表的接线换接图(www.daowen.com)

（3）三相四线制电路中负载不对称时，可采用三只单相功率表，分别测量各相的有功电功率，测得的各相电功率之和就是三相交流电路实际的有功电功率，如图3-11所示。

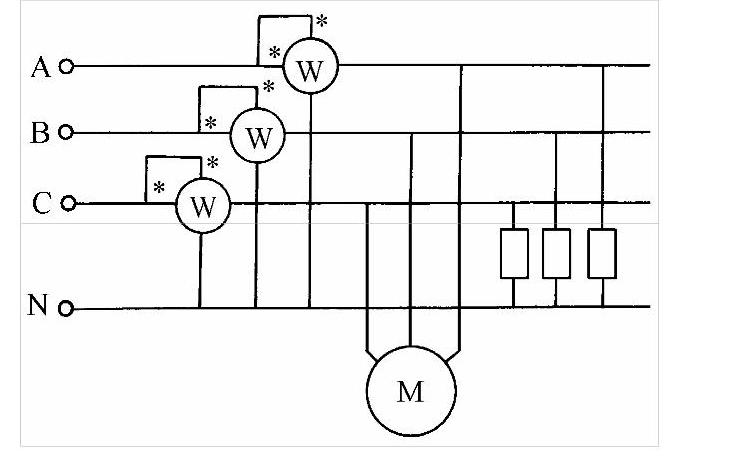

图3-11 三相四线制电路功率的测量接线

（4）三相有功功率表只能测量三相三线制或对称三相四线制交流电路的功率。测量电路如图3-12所示。当采用电流互感器时（见图3-12b），电路的实际有功功率为电表读数乘以电流互感器的电流比。

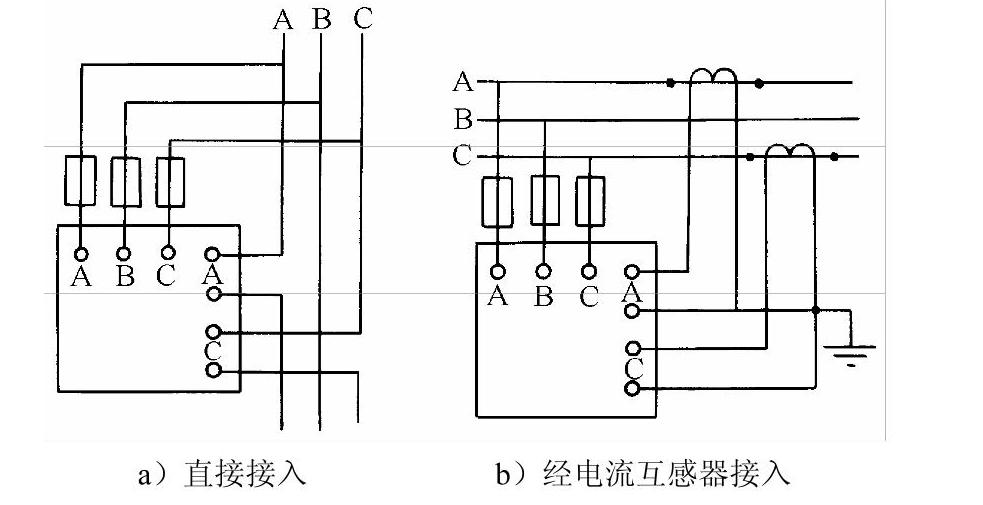

图3-12 三相有功功率表的接线
