1.直流电路功率的测量
（1）用电流表、电压表测量：用电流表和电压表分别测出负载电阻上的电流和电压，间接测得直流功率为P=UI。测量电路如图3-5所示。请注意：图a和图b两种接法的不同，其测量结果略有误差。
图3-5 用电压表和电流表测量功率
（2）用功率表测量：正确的接线见图3-6。在功率表的电流线圈的一端和电压线圈的一端标有*、±或↑等标记。接线时必须将标有*号的电流端钮接至电源的一端，而另一个电流端钮接至负载端，这时电流线圈是串联接在电路中，标有*号的电压端钮，可以接至电流端钮的任一端，而另一个电压端钮则应该接至负载的另一端，功率表的电压线圈是并联接在电路中的。图3-6a适用于负载电阻远比功率表电流线圈电阻大得多的情况，图3-6b适用于负载电阻远比功率表电压线圈电阻小得多的情况。

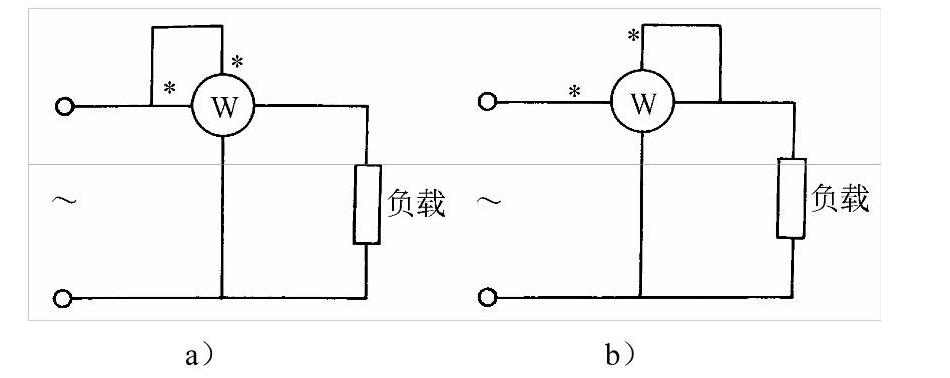

图3-6 用功率表测量功率
2.单相交流电路有功功率的测量 单相交流电路有功功率常用单相功率表测量，接线方法与用功率表测量直流电路的功率（见图3-6）相同。(www.daowen.com)
如果需要用功率表测量高电压、大电流交流电路的电功率时，就要用电压互感器和电流互感器，如图3-7所示。此时，电路实测有功功率P为
P=KIKUP′
式中P′——功率表指示值（W）；
KI——电流互感器的电流比；
KU——电压互感器的电压比。
图3-7 功率表经电流互感器、电压互感器的接线
