三相整流电路的设计与优化

当负载容量较大和要求输出直流电压脉动较小时,多用三相整流电路。

1.三相半坡整流电路

(1)电路及波形:三相半波整流电路及波形如图2-10所示。

(2)工作原理:当变压器二次相电压ua0为正半周且高于其他两相电压时,VD1导通,VD2、VD3不导通,电流经VD1流过RL;当电压ub0为正半周,且高于其他两相电压时,VD2导通,VD1、VD3不导通,电流经VD2流过RL;当uc0为正半周,且高于其他两相电压时,VD3导通,VD1、VD2不导通,电流经VD3流过RL。这样VD1、VD2、VD3依次导通,从而实现三相半波整流。

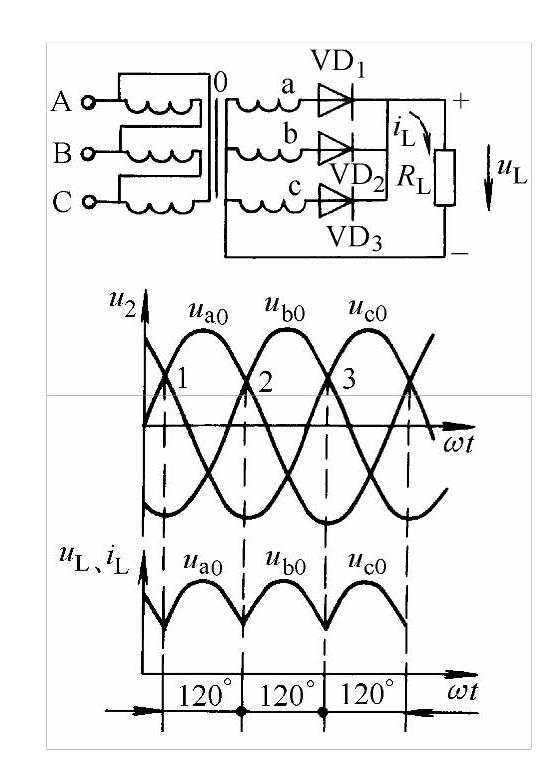

图2-10 三相半波整流电路及波形

(3)三相半波整流电路的电量关系:

输出直流电压UL(整流电压平均值)=1.17U2


二极管承受的最大反向电压=2.45U2

流过每个二极管的平均电流=978-7-111-43644-7-Chapter02-26.jpgIL;(www.daowen.com)

脉动系数978-7-111-43644-7-Chapter02-27.jpg=0.25;

纹波系数978-7-111-43644-7-Chapter02-28.jpg=0.183。

2.三相桥式整流电路

(1)电路和波形:三相桥式整流须用三相变压器,变压器二次相电压分别为uabubc、uac,其电路和波形如图2-11所示。

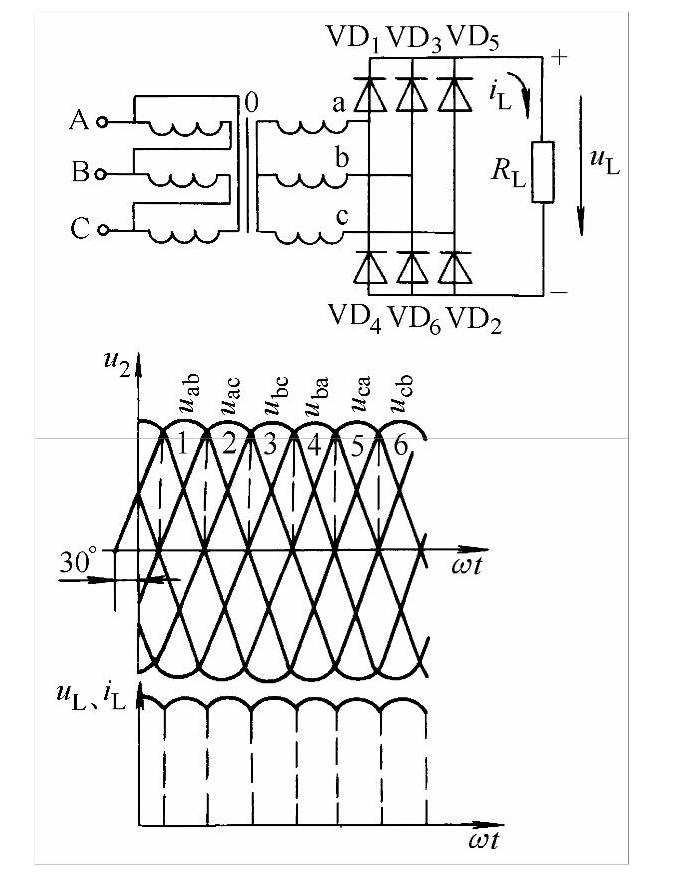

图2-11 三相桥式整流电路及波形

(2)工作原理:当uab为正半周,且高于其他线电压时,二极管VD1、VD6导通,VD2、VD3、VD4、VD5不导通,电流经a点、VD1RL、VD6流至b点;当uac为正半周,且高于其他线电压时,VD1、VD2导通,VD3、VD4、VD5、VD6不导通,电流经a点、VD1RL、VD2流至c点;当ubc为正半周,且高于其他线电压时,VD3、VD2导通,其他二极管不导通,电流经b点、VD3RL、VD2流至c点。当线电压为负半周时,二极管同样轮流导通,这样完成三相桥式整流。

(3)电量关系:

输出直流电压UL=2.34U2;输出直流电流978-7-111-43644-7-Chapter02-30.jpg;二极管承受的最大反向电压=2.45U2;流过每个二极管的平均电流=978-7-111-43644-7-Chapter02-31.jpgIL;脉动系数S=0.057;纹波系数γ=0.042。
