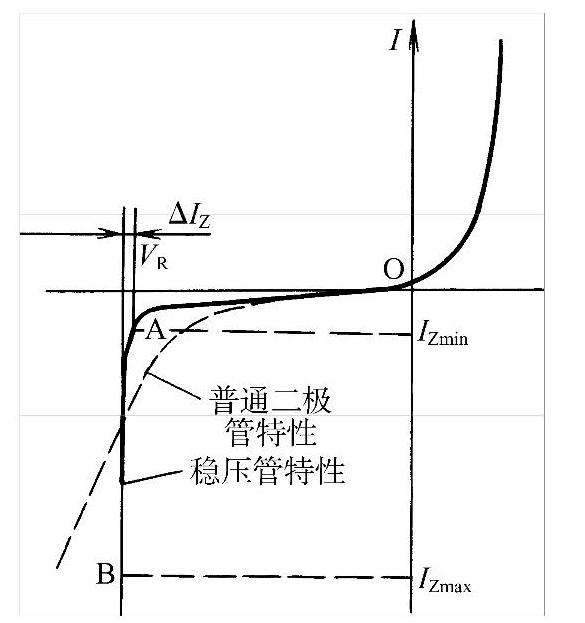

图2-4 稳压二极管的伏安特性

稳压二极管是用来对电子电路起稳定电压作用的一种晶体二极管。

1.稳压二极管的特性及简易测试 稳压二极管的符号和伏安特性如图2-4所示。从图中稳压二极管的反向工作曲线可以看出，在击穿区，反向电流可以在很大范围内变化，而稳定电压几乎不变，利用这一特性，起到稳压作用。稳压管允许在不超过最大耗散功率的击穿区工作，稳压管在击穿区工作时，只要通过管子的反向电流小于最大允许电流，即可正常工作。

用万用表判别稳压管的极性及其正反向电阻值的方法，和普通硅二极管一样。用万用表测量V_Z的方法是，当万用表的高阻档的电池电压E_g大于V_Z时，可将万用表拨到最高电阻档，测出稳压管的反向电阻R_x，则

式中n——使用档的倍率；

R₀——万用表的中心阻值；

E_g——万用表拨到该档时所对应的电池电压；

R_x——万用表的读数。

如果所用万用表高阻档的电池电压E_g小于V_z，则可按图2-5所示测量。

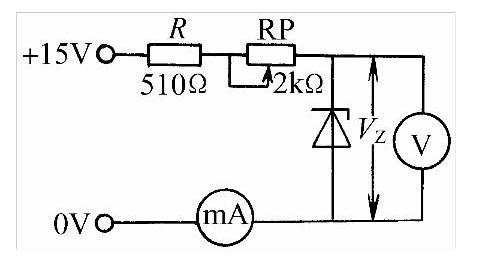

图2-5 V_Z的测量电路(www.daowen.com)

2.稳压二极管的主要参数说明 见表2-7

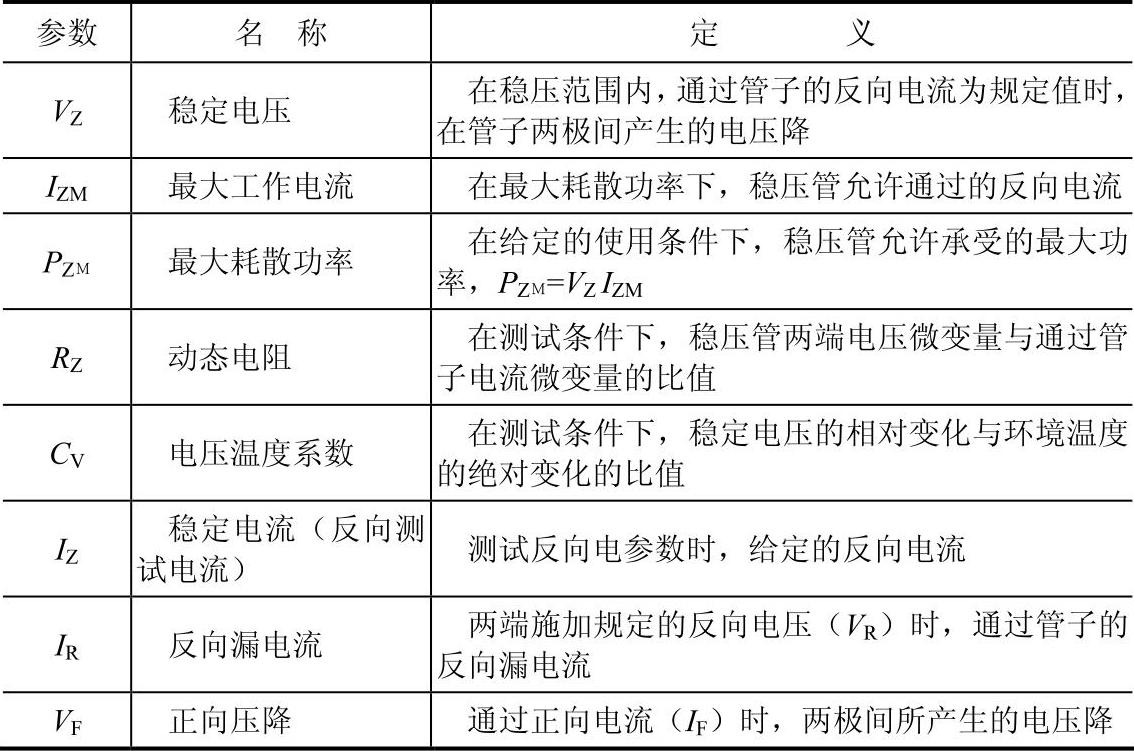

表2-7 稳压二极管的主要技术参数

3.稳压二极管的选用及使用注意事项

（1）稳压二极管的选用：首先根据稳定电压的要求选择稳压管的稳定值。由于制造工艺的分散性，同一型号的稳压管，其稳压值也是不固定的。因此，使用前应进行测量，并在电路中进行调整；然后，再根据电压稳定度的要求和使用环境条件，选用适当的管子型号。另外，稳压管的稳定值，随工作电流和温度的变化而改变，所以，稳压管的稳定电流只是一个参考值。一般说来，稳压管的稳定值低于6V，具有负温度系数；高于6V，具有正温度系数；而在6V左右，受温度影响较小，所以，在要求稳定度较高的场合，常选用稳压值为6V左右的管子；在要求更高或环境温度变化较大的情况下，可以选用两个温度系数相反的管子串联作为补偿。调整时，电路中须串入一个阻值较大的电位器，使流过稳压管的反向电流逐渐增加，否则，将会损坏管子。

（2）稳压管使用注意事项：

①因稳压管工作在反向电压下，应注意极性，极性不能接反。如果极性接错，将造成电源短路，会产生过大电流烧坏稳压管。

②环境温度应控制在50℃以下，温度每超过1℃，应把稳压管的最大耗散功率降低1%～2%使用。

③稳压管只可串联使用，切忌并联使用。否则，会因为稳压值的微小差别引起稳压电流分配不均匀，使电流大的管子过载而烧坏。

④可将两稳压管以相反的方向串联，并加上适当的工作电流，以获得较低的稳定电压。

⑤稳压管须在离管脚5mm以上焊接，焊接时间不超过5s。
