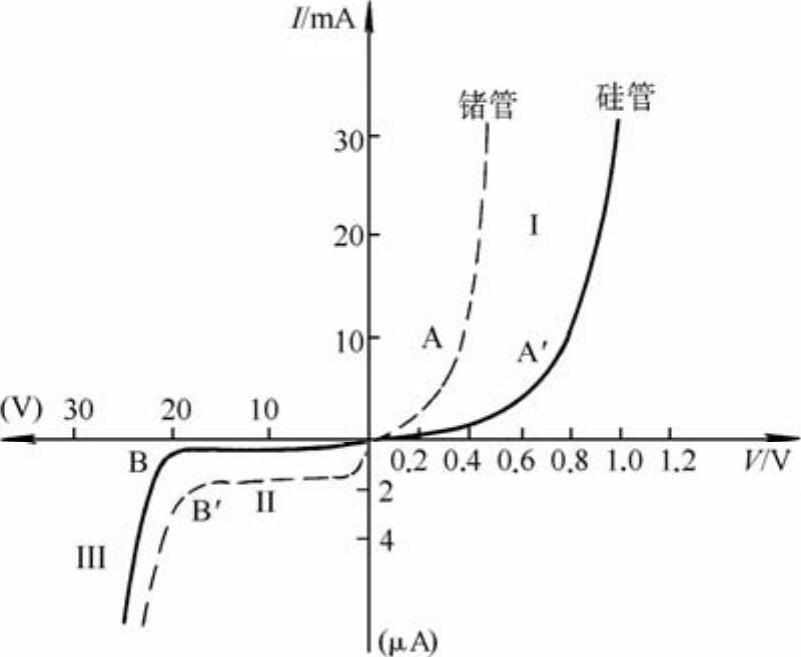

图2-3 二极管的伏安特性

1.二极管的特性 二极管的主要特性就是单向导电性。这可以用二极管两端的电压与通过管子的电流之间的关系曲线——伏安特性曲线来表示，如图2-3所示。由图可见二极管的伏安特性可分为正向导通区（I段）、反向截止区（II段）和反向击穿区（III段）。在工作时只有当正向电压大于A点值后，才有较大的正向电流。A点的电压称为死区电压，一般硅管为0.5～0.7V，锗管为0.1～0.3V。当管子加反向电压时，只有很小的反向饱和电流。反向电流越小，单向导电性能越好，一般硅管在几十微安以下，锗管可达几百微安。当反向电压增加到大于B点值时，反向电流会突然增加许多倍，很容易将PN结烧坏。B点的电压称为反向击穿电压。一般二极管是不能工作在这个区段的。

2.晶体二极管的简易测试 晶体二极管正反向电阻的测量、好坏和极性判别，可以用万用表进行简单的测试，见表2-5。

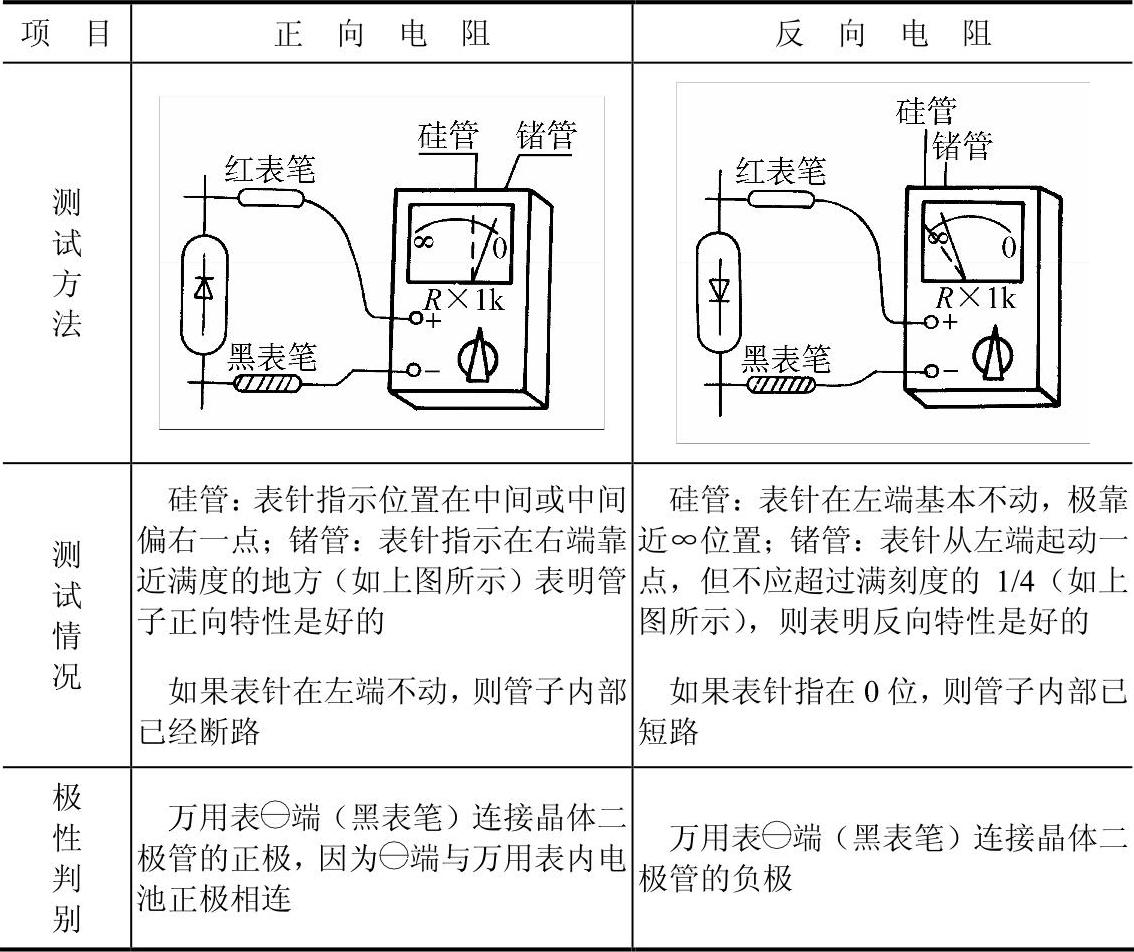

表2-5 晶体二极管简易测试方法(www.daowen.com)

测试时，应用R×100档或R×1k档。如用R×1档，则流过管子的电流太大，用R×10k档，则表内的电池电压太高，都会损坏管子。由于晶体二极管的伏安特性是非线性的，所以同一只管子如用不同的档次或不同型号的表去测量极间电阻，测出的阻值是不相同的。例如，硅二极管2CP14，用R×10档测量正向电阻是95Ω；用R×100档测量是800Ω；用R×1k档测量是5.6kΩ。因此，不能简单地用某个具体的阻值去判断管子的好坏。我们常说的晶体二极管正向电阻在几百欧时符合要求，是指用常用的万用表（中心阻值为10Ω到二十几欧）在R×100档上测得的阻值。

如果用表针指示的位置来判别管子好坏的方法就要方便多了。如2CP14管子，用R×10档测量其正向电阻时，表针指示的位置是满刻度的54%；用R×100档测量时，表针指示的位置是满刻度的61%；用R×1k档测量时，表针指示的位置是满刻度的68%。这三档表针都在表盘的中间或中间偏右一点。如果以这一位置作为判别管子好坏的标准，那么不论用哪种型号的表（但其中心阻值要在10～20Ω范围内），用哪一档去测量（除去R×1档和R×10k档），只要表针指示的位置在上述范围内就可以认为正向特性是“好”的。显然，这种方法比用阻值作为判别标准要确切些，能适用不同的情况，使用起来也很方便。
