对一次设备的工作进行监察、测量、控制、保护、信号报警、操作所使用的设备称二次设备，包括仪表、继电器、自动控制设备、信号设备、屏柜及控制电缆等。二次接线图是表示二次设备相互关系的图样。图中按要求将二次设备连接在一起，是安装和运行中必不可少的。二次回路按作用可分为电压回路、电流回路、控制回路和操作回路、信号回路、电气联锁回路等。

常用的二次回路安装图样有原理图、展开图、盘（屏）面布置图、端子排图和安装接线图五种。而电缆施工图样有电缆平面布置图、电缆排列断面图和电缆清册三种。现将二次安装图样的五种图分述如下。

1.原理图 即原理接线图，是用来说明变、配电系统的组成和连接的方式，以及它们的工作原理和相互之间的作用，它不需要涉及电气设备和电气元件的结构和安装情况。原理接线图包括一次回路（主回路）和二次回路两个部分。一次回路常用粗实线画在图样的左方或上部，二次回路（包括控制、保护、测量、信号等回路）则用细实线画在图样的右方或下部。图1-23所示为三相异步电动机起停控制电路。其主电路中，除电源、电动机M外，还连接有电源开关QS，熔断器FU₁（用来作短路保护）、断路器QF、热继电器常闭触头KR（用来作过载保护）和接触器主触头KM（用来控制电动机）等电气元件。控制电路由FU₂（熔断器）、SB₁（停止控制按钮）、SB₂（起动控制按钮）、KM（接触器线圈及辅助触头）和KR（热继电器触头）组成一个较小电流回路。若QS、QF已接通，当按下SB₂时，将原来断开路的回路接通，回路中有电流流过，接触器线圈KM得电，接触器吸合，主电路中主触头KM闭合，把电源接入电动机，电动机即开始运行。如按下SB₁时，将原来闭合的回路断开，接触器线圈KM断电，接触器释放，主触头KM仍恢复至原来断开位置，电动机被切断电源而停止运行。SB₃是点动按钮，SA是紧急跳闸按钮。

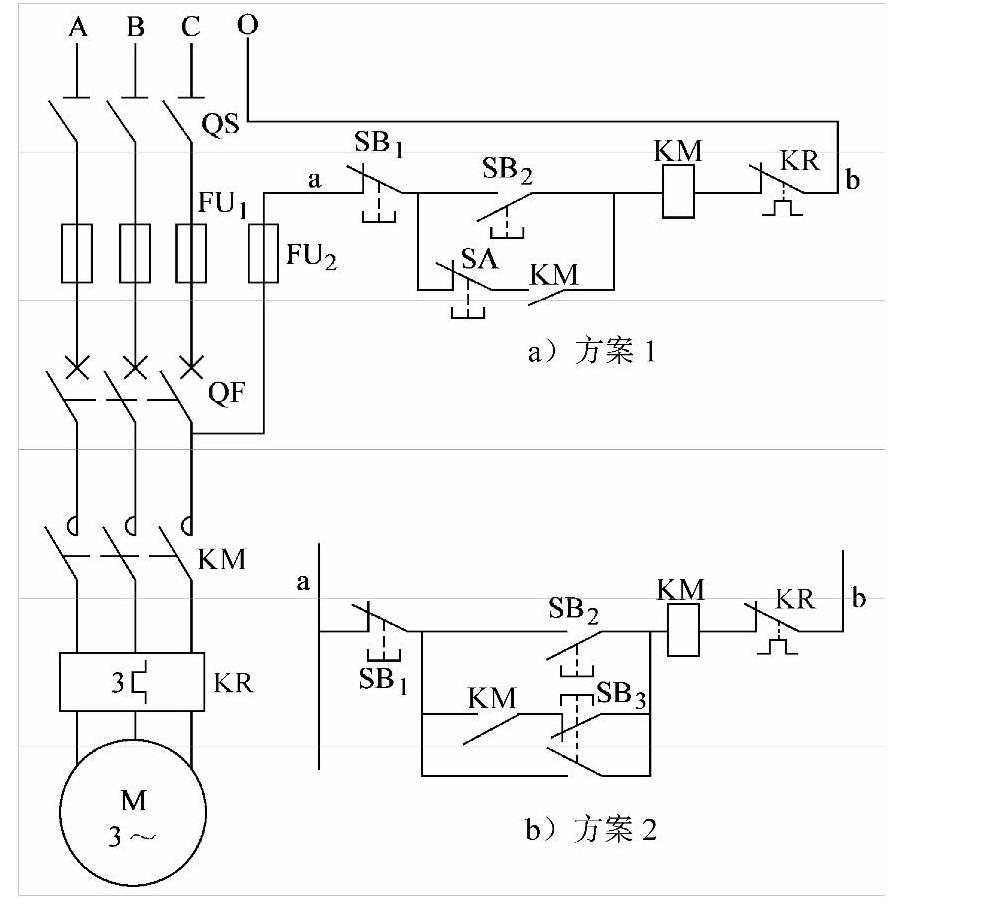

图1-23 三相异步电动机起停控制电路

由上述原理图可以看出，电动机是由接触器或继电器控制的，而接触器或继电器的吸合或释放则由开关或按钮所控制。所以开关、按钮、接触器或继电器、电动机或用电器等是电路中最基本的电气元件，先看懂了这些电气元件，就不难理解电气原理图了。图1-24是35kV输电线路过电流速断保护二次回路原理图。

图1-24 35kV输电线路过电流速断保护二次回路原理图

QF--断路器 TA--电流互感器 KI--电流继电器 KA--中间继电器 KT--时间继电器 K--信号继电器 XB--连接片

2.展开图 是二次接线图的又一种形式，原理图是以同一个功能为出发点考虑的，一般不考虑回路的类别和性质，而展开图则以回路的性质或类别单一进行考虑绘制的。因此，把原理图中每个或某个元件的线圈、触头等部件分解开来，按电路的性质画成的电路图就是展开图。如图1-23右方用细实线表示的部分，实际就是由接触器、继电器等二次元件连接的控制回路，通过这些元件的分解展开，就清楚地看到了二次回路的动作顺序。展开图也被应用于电气安装图中。

展开图是原理图的一种实用形式，其特点是将交流回路与直流回路分开表示，而交流回路又将电流回路与电压回路分开画出，继电器的线圈和触头按其通过电流的性质，分别表示在交流回路和直流回路中，而不画在一起。为了避免混淆，属于同一元件的线圈和触头用同一符号表示，在图的右侧附有动作回路的文字说明。展开图的回路是按元件动作的先后顺序排列的，应自上而下或从左到右进行阅读，用它来进行二次回路的设计和施工，都比较方便。图1-25所示为35kV输电线路过电流速断保护装置展开图。

为了便于施工和运行，在展开图中，对回路应进行编号。在安装接线图中除编号外，尚需对设备进行标志。二次回路的编号，根据等电位的原则进行，就是在回路中连接在一点的全部导线都用同一编码来表示。当回路经过开关或继电器触头隔开后，其两端已不是等电位，故应给予不同的编号。

3.盘面布置图 是制造厂对控制盘（盘又称屏）、保护盘、直流盘、厂用电盘等盘面作布置设计、开孔及安装的依据。施工现场可用来核对盘的名称、用途及指导该盘上设备的拆装等。

4.端子排图 是表明盘内线路与盘外线路的连接的图样，制造厂根据端子排排列端子，将盘内的二次线配好，施工现场则把由其他设备引来的电缆与盘内端子相接。

5.安装接线图 简称安装图，或叫背面接线图、二次回路安装图、二次配线图，是原理图或展开图的实际反映。它表示出电器和仪表等的实际接线方式。施工时按照安装接线图配好盘内的二次线和组装端子排。它在施工现场作为查对二次线的依据。安装接线图中每个电器和仪表元件都依据展开图注有符号，其每一出线端子均编有标号，在端子的旁边又注明了所连其他元件端子的标号。配线时，可结合原理图、展开图熟悉每根线的作用和接法，然后配线。图1-26为35kV输电线路过电流速断保护装置安装接线图。

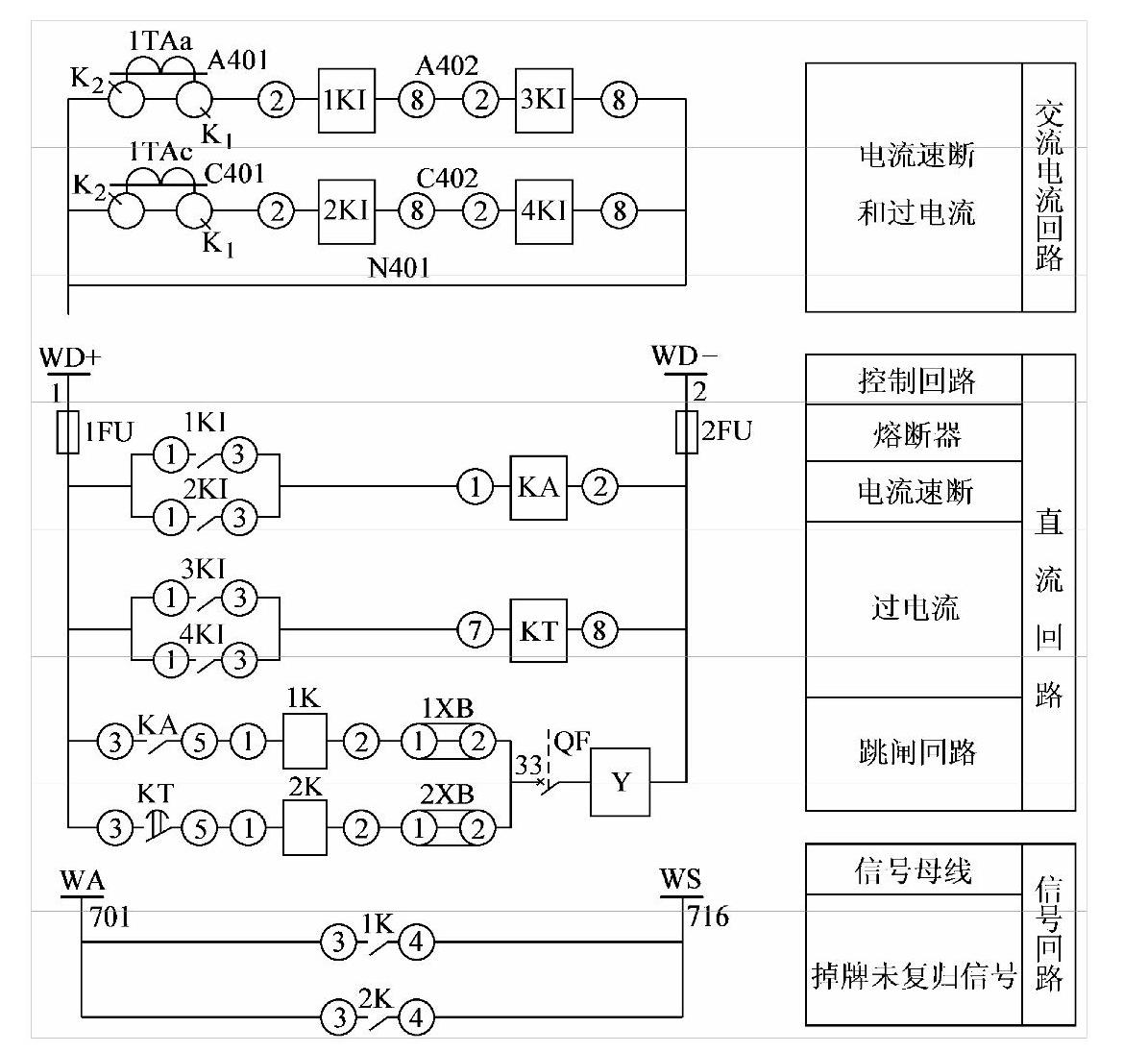

图1-25 35kV输电线路过电流速断保护装置展开图

安装接线图上对二次设备、端子排等进行标志的内容有：

1）与盘面布置图相一致的安装单位编号及设备顺序号。

2）与展开图相一致的设备文字符号。

由于安装接线图是表示各设备相互连接的图样，表示方法采用相对编号法。即如有甲乙两个设备的接线端子需要连接起来，那么，在甲设备的接线端子上，标出乙设备接线端子的编号，同时在乙设备该接线端子上标出甲设备接线端子的编号。即两个接线端子的编号相对应，这表示甲乙两设备相应接线端子应该连接起来。此编号法已在二次回路中得到广泛应用。

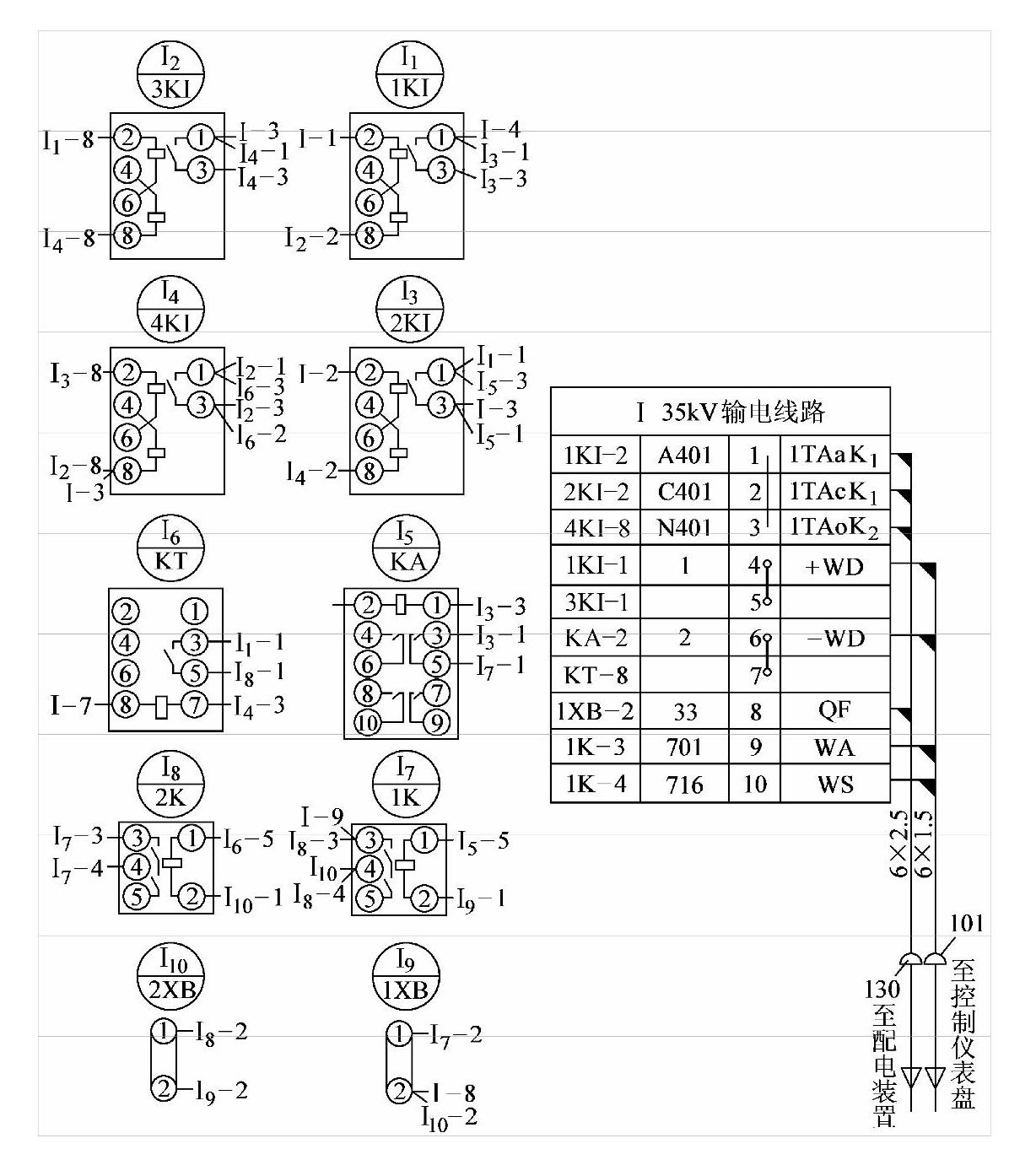

图1-26 35kV输电线路过电流速断保护装置安装接线图(www.daowen.com)

阅读安装接线图时应注意以下事项：

1）与展开图对照起来看，首先要弄通展开图，然后去看安装接线图。看安装接线图时，先从左、右两旁的端子排看起。从上到下，每个端子的标号，都可以在展开图上找到相应的回路，然后查找屏面布置图，看这个电气元件是在本屏，还是在其他屏。如果属于本屏上的元件，根据相对标号法则，即可找到对应元件；如果是外屏设备，就通过电缆引出去。根据电缆去向，找到另外一张安装接线图，并在该图上找到相应的端子标号。

按照这个办法，一个端子一个端子看下去，理出一个端子一个端子的来龙去脉，直至所有端子。这样就能把整张安装接线图看通。

2）牢牢记住相对标号法则，凡本屏上的设备，都是用相对标号法则标号。寻找本屏上的电气元件，只要正确应用相对标号法，就一定能找到。

3）由于安装接线图表示了屏上所有设备，因而图样较大，线条较多，比较复杂，容易看花眼。为了避免看花眼或看漏端子，可准备一个直尺或三角板，将直尺或三角板压在你所看的端子上，每走通一个回路就用铅笔在旁边做上记号，逐个端子看下去，就不会遗漏。

6.阅读二次接线图方法二次接线图比一次接线图要复杂些，因为二次设备的种类和数量较多，这些设备又分散安装在几个不同的回路中互相呼应，给读图带来一些困难。如果掌握了读图的步骤，经常练习，就能达到快速、准确的目的。

读二次接线图时应该做到：

1）熟记电气图形符号及文字符号、回路标号的意义。

2）了解整个工艺过程，掌握操作规程。

3）对二次接线中常用的电路原理（如电气测量电路、低电压电路、过电流电路、信号电路、重合闸电路等）要有比较多的知识。

4）掌握继电器及其他控制电器的性能。

5）要知道绘制二次接线图的基本方法。

6）要掌握读图的方法

①确定电路中的哪一部分是一次接线图，哪一部分是二次接线图；

②确定二次接线图的电源种类及电压（如电源属于交流还是直流，电压数值是多少，是6.3V、36V、127V、220V还是380V）；

③循序渐进，先易后难，反复对照，直到搞清为止；

④对主要的控制环节要熟悉其作用；

⑤了解主要元件的工作情况，搞清各触头的动作状态；

⑥掌握原理图、展开图、安装接线图各自特点。

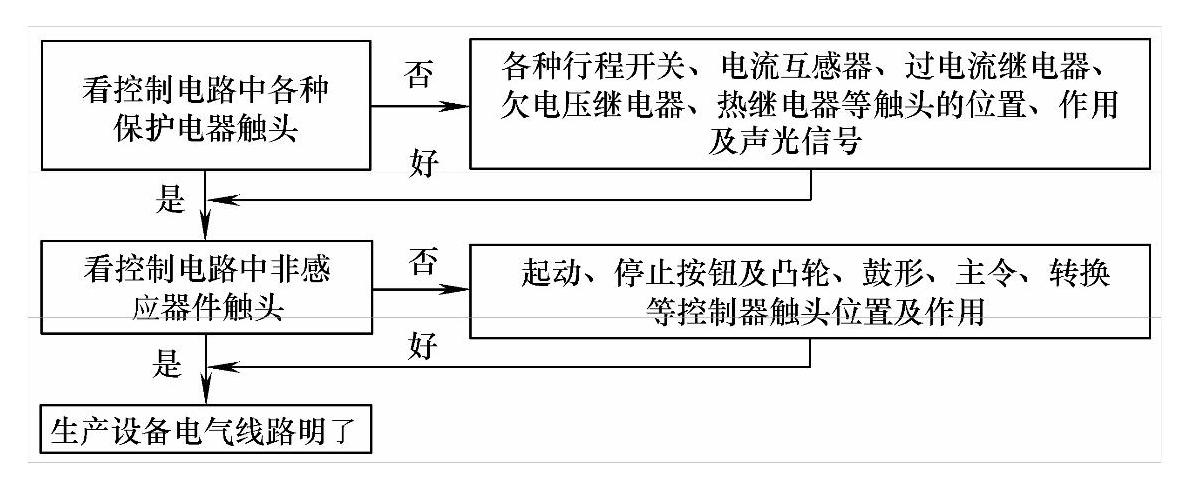

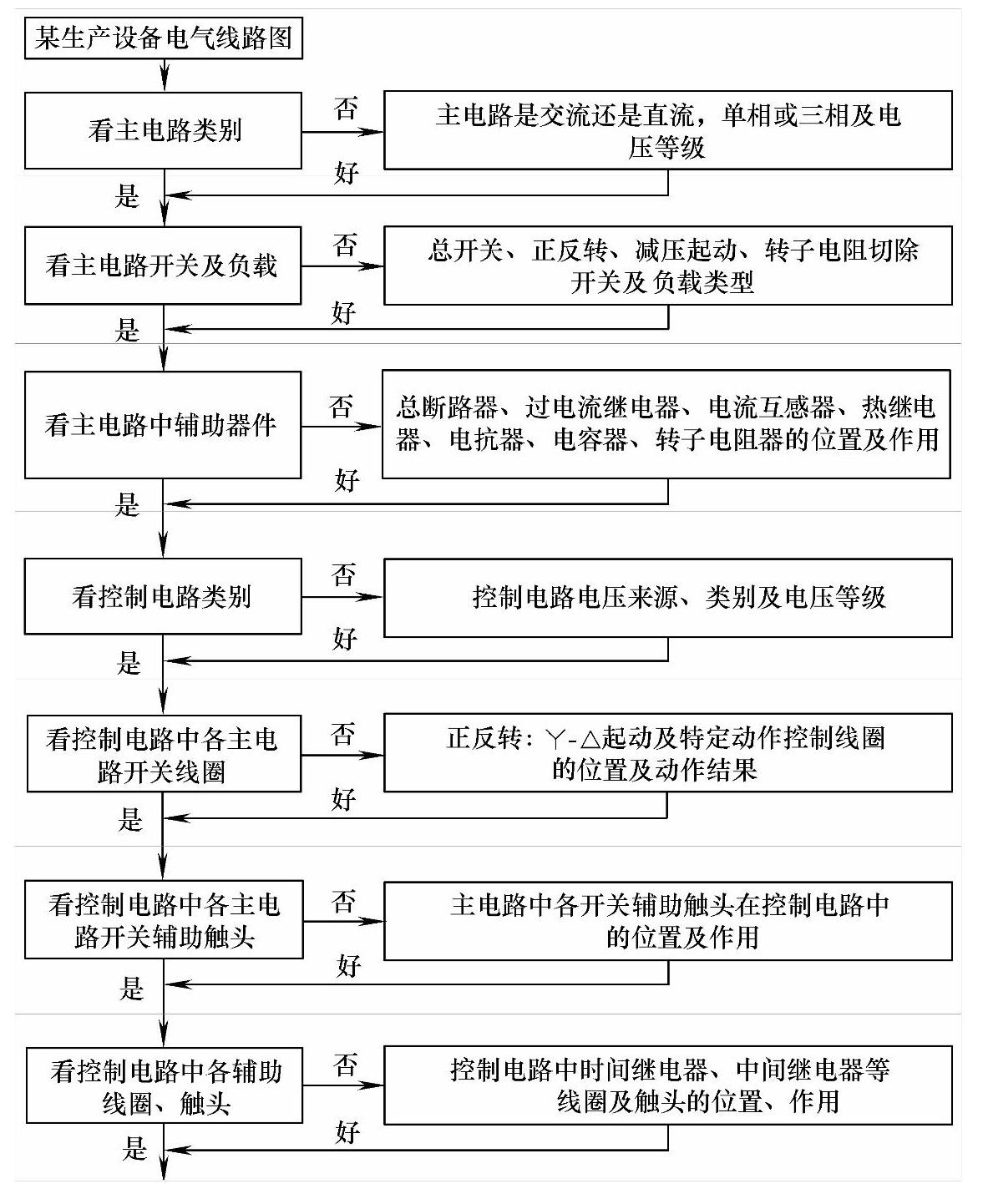

阅读设备电气图的程序如下：
