表示电力系统中各个电气装置（发电机、高低压开关、母线、变压器、电动机、低压电器、继电保护装置、电缆等）及其相互间连接关系的图样，就是电气接线图。接线图按其在电力系统中的作用，分为一次接线图和二次接线图。

凡直接参加生产和输配电能的设备称为一次设备。包括发电机、变压器、断路器、刀开关（隔离开关）、母线、电力电缆、电抗器、避雷器、互感器等。按工作的要求，依一定次序用导线连成的接线称为一次接线，所表示的图称为一次接线图或主接线图。根据需要，在主接线图上可注明设备的型号、规格或不注型号、规格；可画出全部电气设备或仅画出主要设备。

主接线的确定对变电所电气设备的选择、配电装置的布置、施工以及运行的可靠性和经济性有着重要的影响。主接线图也可称一次回路系统图。一次回路系统图可用多线图表示，也可用单线图表示，由于单线图简单明了，所以通常都采用单线图表示。图1-20所示是一个变电所的一次回路系统图。

图1-21为低压配电一次接线图，图中与一次线路直接相连的电气设备即叫做一次设备或一次元件。可以分为三个组成部分或单元：①由配电变压器TM、电流互感器TA₁、刀开关QS₁、低压断路器QF₁及连接导线组成的部分是电能输入部分；②图左下由刀开关QS₂、电流互感器TA₂、低压断路器QF₂～QF₅及连接导线组成的部分和图右下由刀开关QS₃、熔断器FU₁和FU₂、电流互感器TA₃和TA₄及连接导线组成的部分都是电能输出部分；③图中TM、TA₁、QS₁、FU₁等都叫做一次设备。为了表示一次接线图中某个单元的某一元件或某一功能，有时还需绘制二次接线图来加以说明，例如图1-22所示即为图1-21一次接线图中的电能输入部分（单元）的电流测量二次接线图。二次接线图中的电流表A为二次元件。

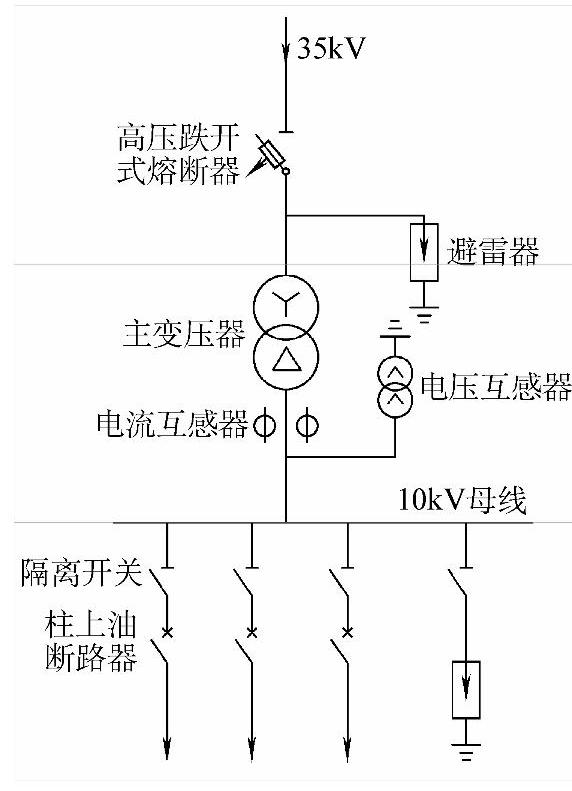

图1-20 全露天变电所电气主接线图

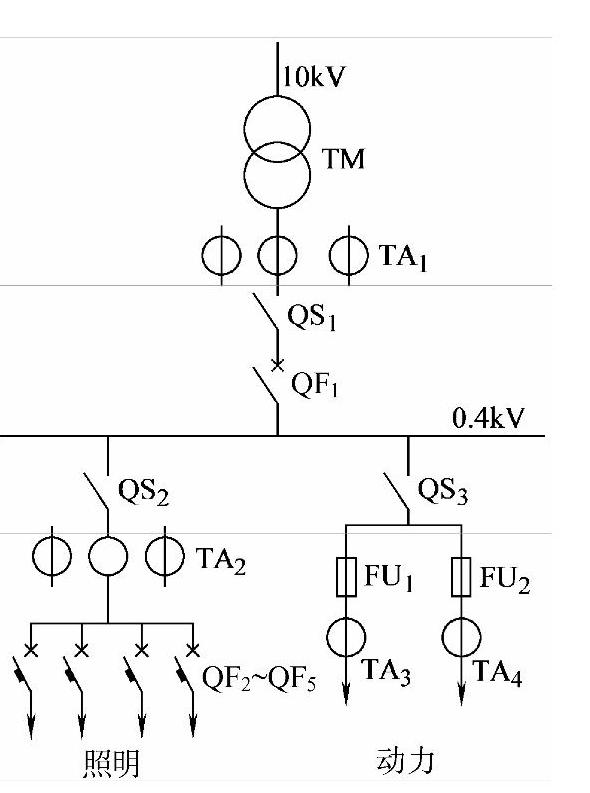

图1-21 低压配电一次接线图

一次接线图采用单线图比采用多线图简单，看图方便，画图也快。读单线图的方法比较容易掌握，列举如下：(www.daowen.com)

1）要记住图中所绘图形符号所代表的意义。一次接线图使用的图形符号不多，很容易记忆。

2）要有电气设备实体印象，这一点对已投入运行的设备尤其重要。有了这些印象，即可加速识图，同时，读图过程中边读边回忆设备的接线情况，加强记忆能力。

3）读图时要从头读起，就是从电源开始，往下顺序读，读到末尾就对接线情况有了初步印象。

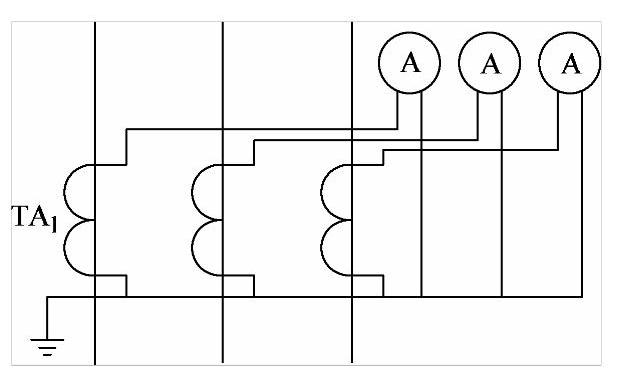

图1-22 电流测量二次接线图

4）粗看一遍，细看多遍。第一遍有了初步印象，以后的几遍就可以读那些细节了。

5）边读边想，多做分析。读图时不但要知道设备接线情况，还要进一步分析其道理，与通常的接线方案加以比较，这样可以增加专业知识。
