电气设备和线路的标注方法及使用

时间:2023-06-16 理论教育 版权反馈
【摘要】:电气工程图中常用一些文字和数字按照一定的格式书写,来表示电气设备及线路的规格型号、编号、容量、安装方式、标高及位置等。电气设备及线路的标注方法见表1-8。另外,图中有关一些电气设备及材料的内容应及时查找电气设备及材料手册,以便核对。

电气设备和线路的标注方法及使用

电气工程图中常用一些文字(包括英文、汉语拼音字母)和数字按照一定的格式书写,来表示电气设备及线路的规格型号、编号、容量、安装方式、标高及位置等。这些标注方法必须熟练掌握,在读图中有很大用途。这里要特别注意,若采用英文,则必须全部是英文,若采用汉语拼音,则必须全部采用汉语拼音,不得混用。但是近几年来,工程图采用新标准,图中几乎全部用英文标注。这里列出汉语拼音,主要是考虑初学者遇到后便于识别。

电气设备及线路的标注方法见表1-8。

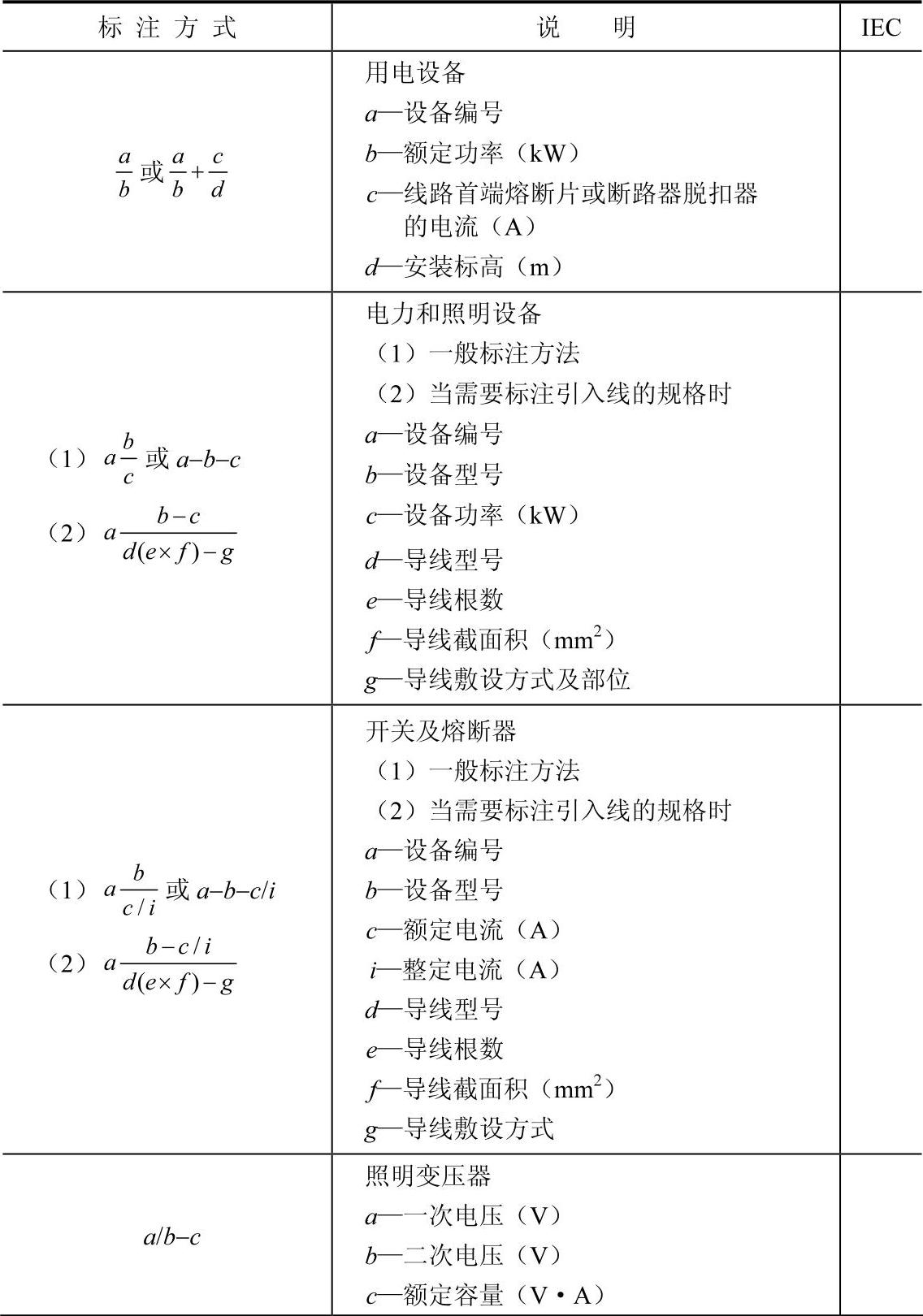

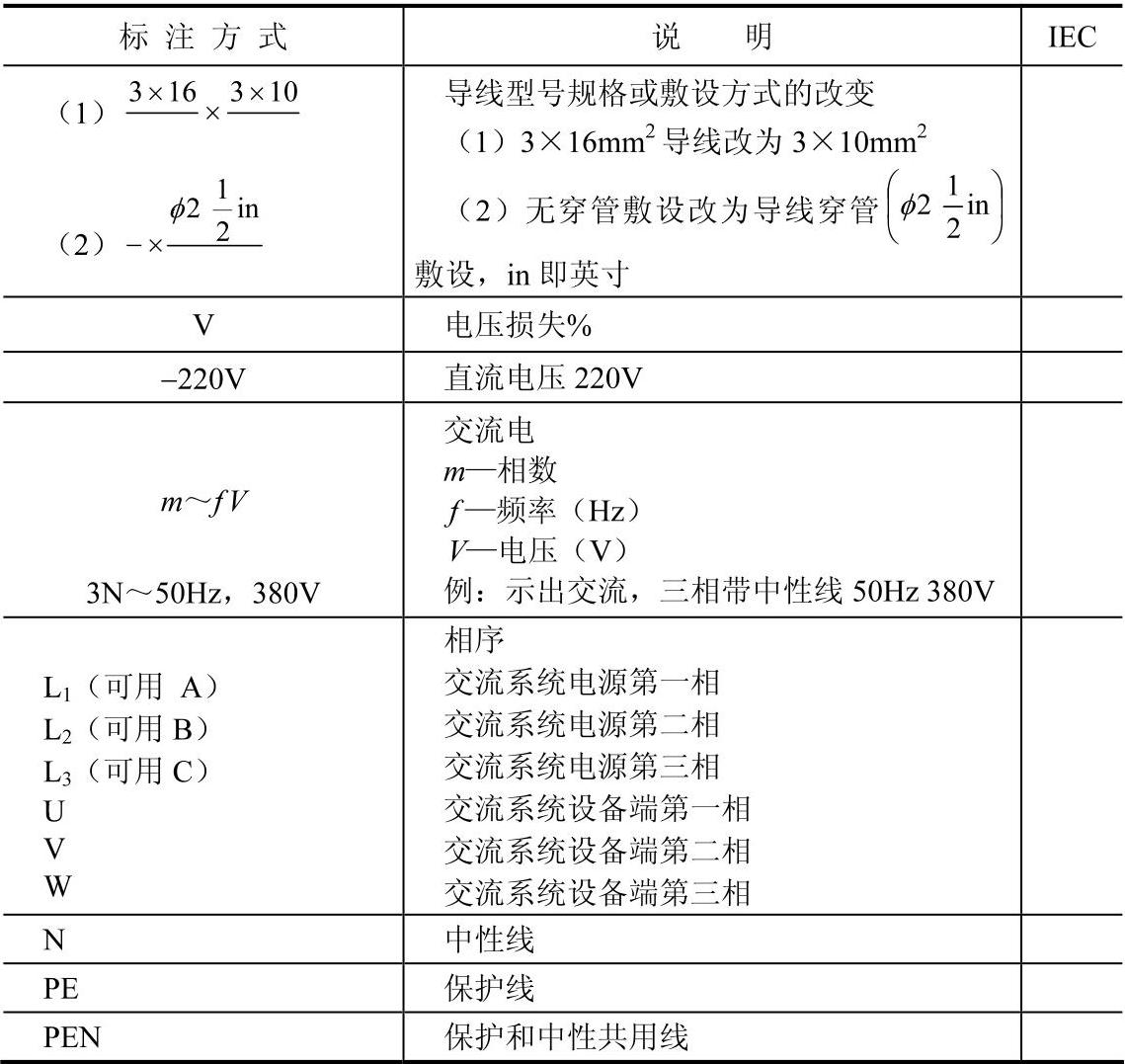

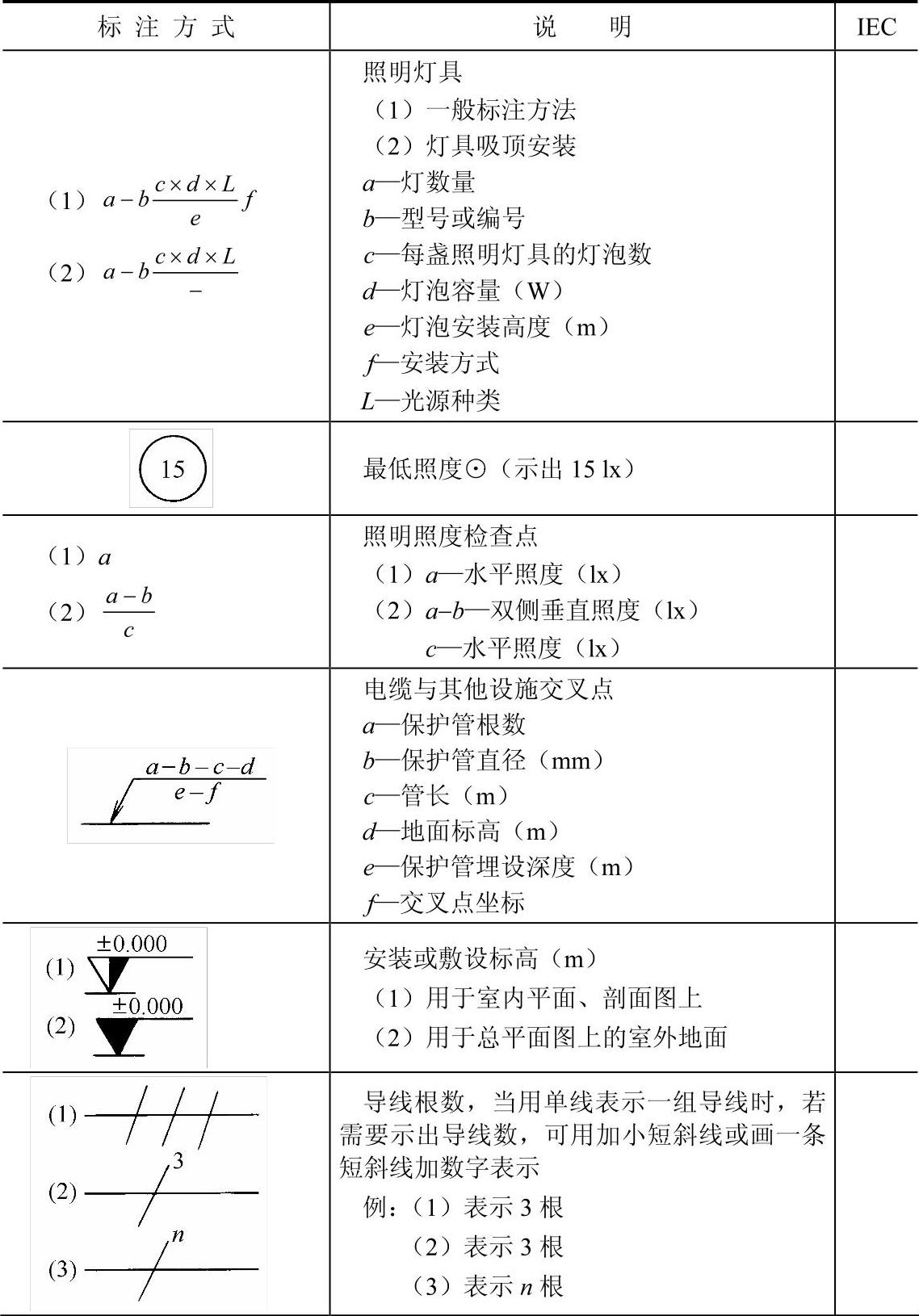

表1-8 电气设备及线路的标注方法


(续)


(续)


1.用电设备的标注 用电设备的标注一般为978-7-111-43644-7-Chapter01-120.jpg.或978-7-111-43644-7-Chapter01-121.jpg,如978-7-111-43644-7-Chapter01-122.jpg表示这台电动机在系统中的编号为第15,电动机的额定功率为75kW;978-7-111-43644-7-Chapter01-123.jpg,表示这台电动机的编号为第15,功率为75kW,断路器脱扣器电流为200A,安装标高为0.8m;再如978-7-111-43644-7-Chapter01-124.jpg,表示编号第6,功率7kW,熔体电流30A,安装标高1.5m。

断路器脱扣器与熔丝的判断区别,一是电动机功率,二是标注数值与电动机额定电流的倍数(倍数≤2时,为断路器脱扣器;倍数>2时,为熔体),其中,额定电流取额定功率数值的2倍。第一例978-7-111-43644-7-Chapter01-125.jpg,电动机功率较大,标注数c为200A,为额定电流2×75A的1.33倍,因此,200A为断路器脱扣器的整定值;第二例978-7-111-43644-7-Chapter01-126.jpg,电动机功率较小,c为30A,为额定电流2×7A的2.14倍,因此,30A为熔体电流。

2. 电力和照明设备的标注(1)一般标注方法为978-7-111-43644-7-Chapter01-127.jpg,如978-7-111-43644-7-Chapter01-128.jpg或5-(Y200L-4)-30,表示这台电动机在该系统中的编号为第5,型号是Y系列笼型异步电动机,机座中心高200mm,机座为长机座,四极,同步转速1500r/min,额定功率30kW。

(2)需要标注引入线时的标注为978-7-111-43644-7-Chapter01-129.jpg,如978-7-111-43644-7-Chapter01-130.jpg,表示这台电动机在系统的编号为第5,Y系列笼型电动机,机座中心高200mm,机座为长机座,四极,同步转速1500r/min,功率30kW,三根35mm2的橡皮绝缘铝芯导线穿直径为40mm的水煤气钢管沿地板埋地敷设引入电源负荷线。其中,DA(汉语拼音)也可写作FC(英文)。若用英文标注则为978-7-111-43644-7-Chapter01-131.jpg,意义同上。

表1-8中有关g的表达含义见表1-9和表1-10。

3.配电线路的标注配电线路的标注--般为a-bc×d+n+he-f如24-BV(3×70+1×50)G70-DA,表示这条线路在系统的编号为第24,聚氯乙烯绝缘铜芯导线70mm2的三根、50mm2的一根穿直径为70mm的水煤气钢管沿地板埋地敷设。若用英文标注则为24-BV(3×70+1×50)SC70-FC,意义同上。

在工程中若采用三相四线制供电,一般均采用上述的标注方式;如为三相三线制供电,则上式中的nh为0;如为三相五线制供电,若采用专用保护零线,则n为2;若用钢管作为接零保护的公用线,则n为1。

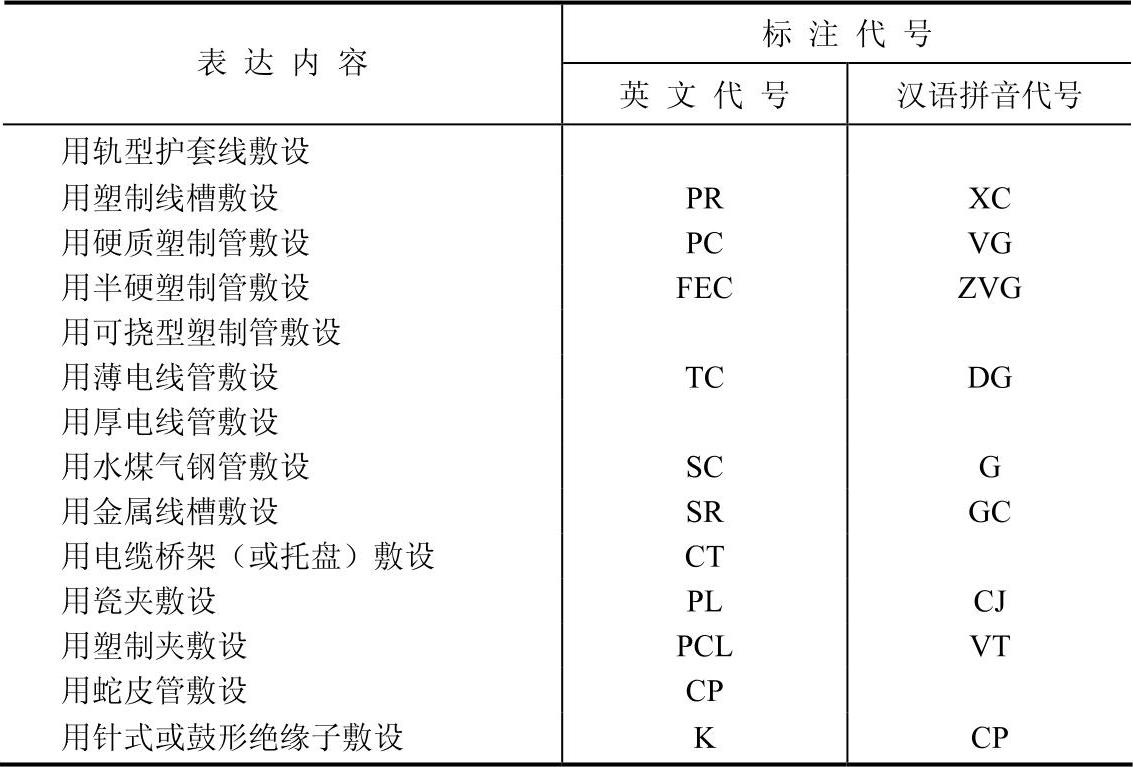

表1-9 电气工程图中表达线路敷设方式标注的文字代号

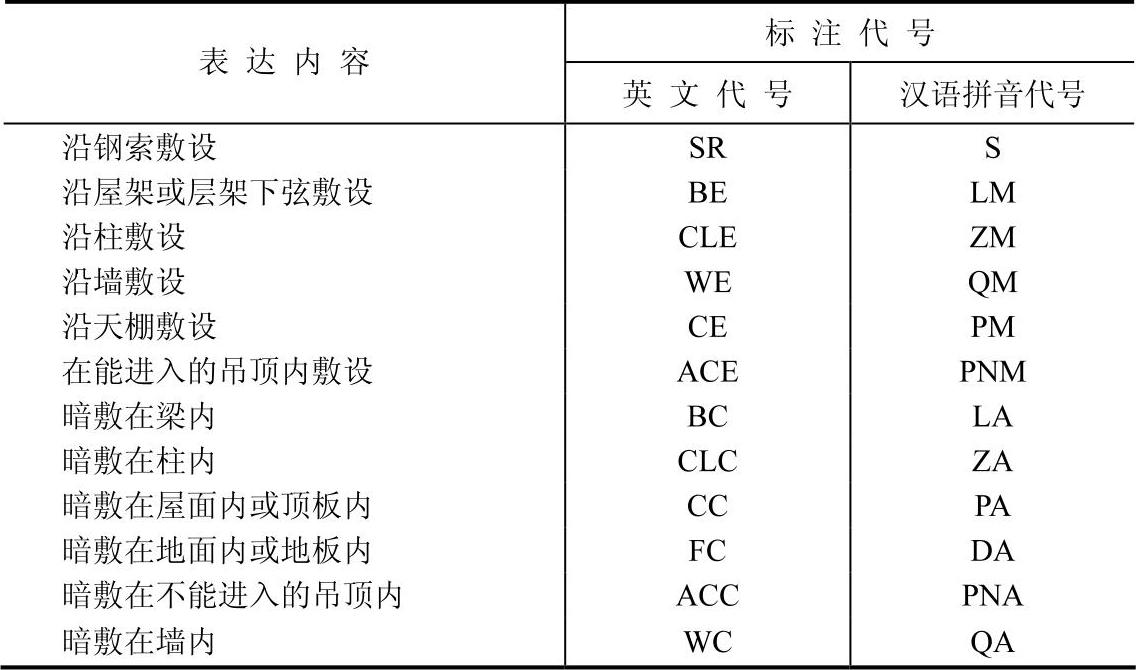

表1-10 电气工程图中表达线路敷设部位标注的文字代号


上述三例的回路编号在实际工程中有时不单独采用数字,有时在数字的前面或后面常标有字母(英文或汉语拼音),这个字母是设计者为了区分复杂而多个回路时设置的,在制图标准中没有定义,读图时应按设计者的标注去理解。如M1、1M或3M1等。

4.照明灯具的标注照明灯具的标注通常有两种。

(1)一般标注方法为978-7-111-43644-7-Chapter01-134.jpg,如978-7-111-43644-7-Chapter01-135.jpg(用汉语拼音标注),表示这个房间或某一区域安装8只型号为YZ40RR的荧光灯,直管形、日光色,每只灯具有2根40W灯管,用链吊安装,安装高度2.5m(指灯具底部与地面距离)。若用英文标注则为978-7-111-43644-7-Chapter01-136.jpg,意义同上。其中,光源种类L,设计者一般不标出,因为灯具型号已示出光源的种类。(www.daowen.com)

光源种类L主要指:白炽灯(IN)、荧光灯(FL)、荧光高压汞灯(Hg)、金属卤化物灯、高压钠灯(Na),碘钨灯(I)、氙灯(Xe)、弧光灯(ARC)及用上述光源组成的混光灯、红外线灯(IR)、紫外线灯(UV)等。如果需要时,则在光源种类L处标出代表光源种类的括号内的字母。

有关标注方法中,f表达照明灯具安装方式标注的代号及意义见表1-11。

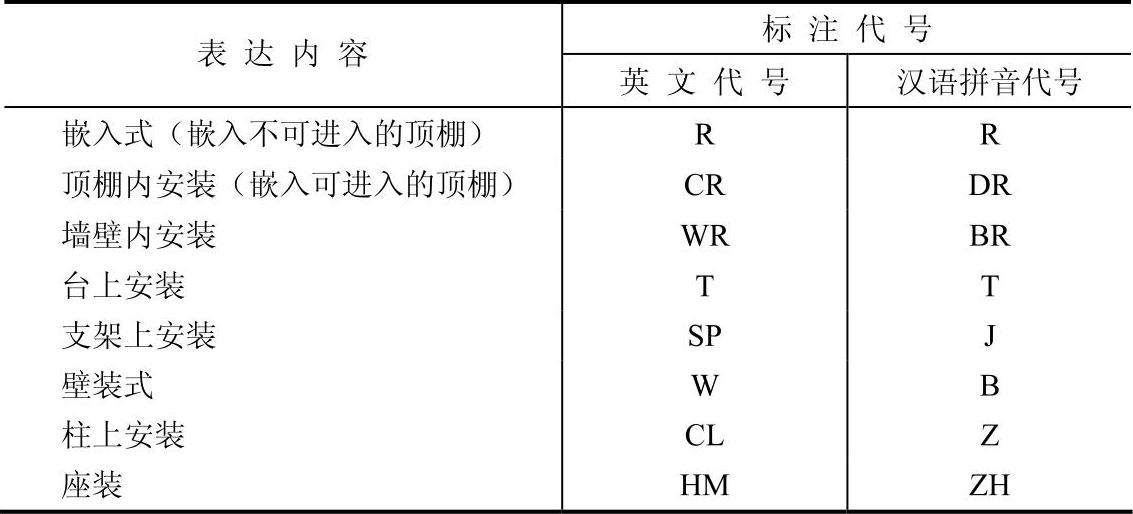

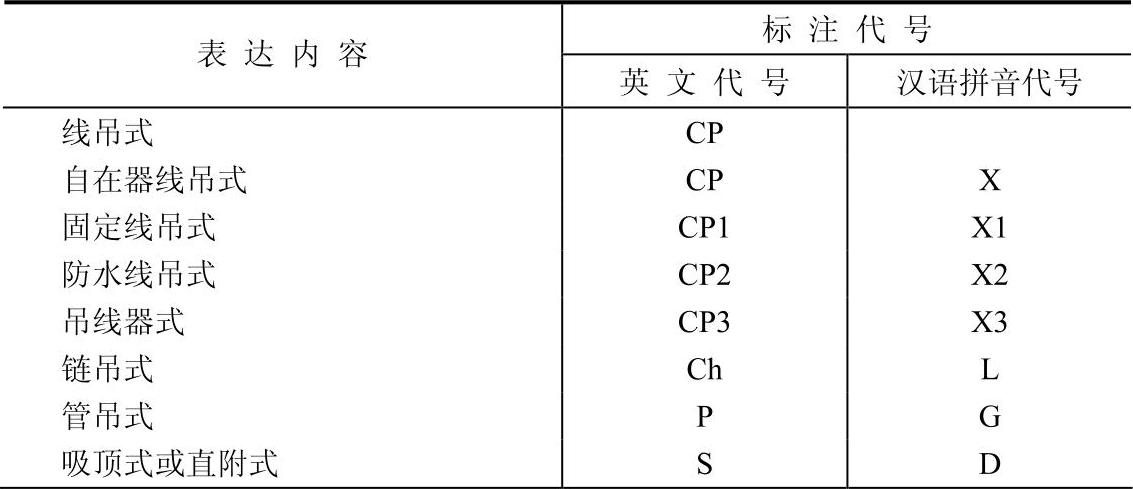

表1-11 电气工程图中表达照明灯具安装方式标注的文字代号


(续)


(2)灯具吸顶安装标注方法为978-7-111-43644-7-Chapter01-139.jpg,各种符号的意义同(1),因为吸顶安装,所以安装方式f和安装高度就不再标注。如果房间灯具的标注为978-7-111-43644-7-Chapter01-140.jpg,表示这个房间安装两只型号为JXD6的灯具,每只灯具有2个60W的白炽灯泡,吸顶安装。

这里需要强调说明一点,一般的设计不在图上标注出电气设备、电动机、绝缘导线及灯具的型号,其型号都随图标注在图上的设备及材料表内,这样前述的几种标注即为以下方式,但意义同上:978-7-111-43644-7-Chapter01-141.jpg978-7-111-43644-7-Chapter01-142.jpg简化为978-7-111-43644-7-Chapter01-143.jpg978-7-111-43644-7-Chapter01-144.jpg

24-BV(3×70+1×50)G70-DA简化为

24(3×70+1×50)G70-DA;或24(3×70+1×50)SC70-FC。978-7-111-43644-7-Chapter01-145.jpg简化为978-7-111-43644-7-Chapter01-146.jpg978-7-111-43644-7-Chapter01-147.jpg978-7-111-43644-7-Chapter01-148.jpg

另外,图中有关一些电气设备及材料的内容应及时查找电气设备及材料手册,以便核对。

5.开关及熔断器的标注

(1)一般标注方法为978-7-111-43644-7-Chapter01-149.jpg,如978-7-111-43644-7-Chapter01-150.jpg或m1-(DZ20Y-200)-200/200,表示设备编号为m1(m是设计者为区分回路而设置的),开关的型号为DZ20Y-200,即为额定电流为200A的低压断路器,断路器的整定值为200A。

(2)需要标注引入线时的标注方法为978-7-111-43644-7-Chapter01-151.jpg978-7-111-43644-7-Chapter01-152.jpg(汉语拼音字母标注),若用英文标注978-7-111-43644-7-Chapter01-153.jpg,则表示设备编号为m1,开关型号为DZ20Y-200低压断路器,整定电流为200A,引入导线为塑料绝缘铜线,三根50mm2,用瓷绝缘子沿屋架敷设。

同样,上述的标注也可以用下列方法表达:



6.电缆的标注方式电缆的标注方式基本同配电线路标注的方式相同,如n20-YJLV(3×185)CT-WE,表示编号为第20,3×185mm2的交联聚乙烯绝缘聚氯乙烯护套10kV电力电缆,用电缆桥架沿车间墙壁敷设。其中CT-WE采用的是英文标注,见表1-9和表1-10,读者可从中找出汉语拼音的标注方式。

当电缆与其他设施交叉时的标注用下面的方式,978-7-111-43644-7-Chapter01-156.jpg,如978-7-111-43644-7-Chapter01-157.jpg,表示4根保护管,直径100mm,管长8m,于标高1.0m处且埋深0.8m,交叉点坐标f一般用文字标注,如与××管道交叉,××管应见管道平面布置图。

7.有关变更的表示方法导线或电缆型号规格及敷设方式的变更可采用----×----的方式来说明。如978-7-111-43644-7-Chapter01-158.jpg表示3×16mm2的导线变为3×10mm2的导线,978-7-111-43644-7-Chapter01-159.jpg表示原线路不穿管而现改为穿φ40mm的管。但在实际中,则采用文字说明(如设计变更或图样会审纪要)的形式来进行变更,并有设计者的签字。

8.其他标注方法详见表1-8~表1-11。
