正弦交流电的三要素、频率和相位差

1.正弦交流电的表示

(1)正弦交流电的三要素:正弦交流电的大小、方向是随时间作周期性变化的。因此,要确定交流电某一时刻的瞬时值,必须通过交流电的最大值、频率及初相位三个量才能确定。通常,称这三个量为正弦交流电的三要素。

1)最大值:正弦交流电大小在不同时刻是不同的,其中最大的瞬时值,叫做正弦交流电的最大值。正弦交流电流、电压、电动势的最大值分别用ImUmEm表示。

2)频率:交流电在1s内完成周期循环变化的次数,称为交流电的频率。频率的量符号为f,单位是赫兹,简称赫,用符号Hz表示。

3)初相位:交流电的初相位,是由交流发电机开始发电时线圈所处的位置决定的。由于交流电量按一定周期循环变化,当我们需要知道某一时刻交流电的瞬时值时,可以用这一时刻距开始发电的时间计算出来。

只有在比较两个同频率交流电的情况时,才需要考虑初相位。如果两个交流电的起始位置不同,它们间的差值称为相位差。在任何时刻,两个同频率交流电间的相位差都相同。

(2)交流电的有效值:交流电的大小、方向时刻在变化,为了便于分析、计算和测量,常用交流电的有效值来表示它的大小。如果在同一个电阻中分别通以直流电流和交流电流,通电时间完全相同,而电阻在两段时间产生热量相等,我们从发热的效果看,这两个电流是等效的。于是我们把这个直流电流的大小叫做该交流电的有效值,并用IUE分别表示交流电流、电压、电动势的有效值。

交流电有效值与其最大值的关系如下:


我们平时所说的交流电的大小,电气仪表上所显示的交流电的量值(没有说明时),均为交流电的有效值。各种交流电器铭牌上所标的额定值也均为交流电的有效值。

注意:在考虑导线及电气设备的耐压时,要考虑交流电的最大值。

2.单一参数单相正弦交流电路

(1)纯电阻电路:交流电流流过电阻,与直流电流流过电阻时一样。电压与电流频率相同,相位也相同。电压、电流间的大小关系符合欧姆定律


电流流过电阻时所消耗的功率称为有功功率,计算公式与直流电路相同


(2)纯电感电路:大多数电气设备都有线圈,线圈在交流电路中会产生感应电动势来阻碍电流变化。因此,在纯电感电路中,电流的相位要比电压的相位滞后90°。

线圈对电流的阻碍作用称为感抗,用XL表示,单位也是Ω。感抗的大小为

XL=2πfL

式中f——频率(Hz);

L——电感(H)。

电路中电压有效值、电流有效值与感抗的数量关系也满足欧姆定律


线圈产生电动势的过程,实际是一个电源的电能转换成磁能,磁能又转换成电能返还给电源的过程,在这个过程中,线圈只与电源交换能量,而不消耗能量。此时,电压UL与电流IL的乘积,称作无功功率,用QL表示,单位是var(乏)。


无功功率表示一个线圈转换电能能力的大小。

(3)纯电容电路:电容器是存储电荷的一种容器。用绝缘物隔开的两个导体就构成一个最简单的电容器。两个导体间相对面积越大,电容器的容量就越大。衡量存储电荷能力大小的物理量称为电容量,符号为C,单位是“法拉”,简称法,以符号F表示。电容的分数单位有μF(微法)、pF(皮法)。

1F=1000000μF

1μF=1000000pF

电容器接在直流电路中,电荷会跑到电容器上存储起来,这个过程需要一定时间,称为充电过程。把存有电荷的电容器两端接在电路中,电荷会释放掉,这个过程也需要一定时间,称为放电过程。充、放电过程完成后,连接电容的电路就不再有电流流动,这称为电容器的隔直流电的作用(电容器是用绝缘物质隔开的两个导体,电荷不会从一个导体上跑到另一个导体上)。

当电容器接在交流电路中时,电容器将随交流电流的方向的改变而不断地进行充电、放电,电路中就会有不断的交流电流,这称为电容器的通交流电的作用(实际电荷并没有流过电容器,而是到一端极板后就从电路返回到另一边极板,如此往返,电路中就有了电流)。

电容的不断充、放电也会阻碍电路中交流电流的流动,称之为容抗,符号为XC,单位也是Ω。


电容两极间的电压有效值UC、电路中的电流有效值IC与容抗XC间的关系也符合欧姆定律


由于电容器充、放电的作用,使电路中电压的相位落后于电流90°。

电容器的充、放电过程,实际是一个从电源获得电能存储起来,再释放电能返还给电源的过程,同样,这个过程是不消耗能量的。此时,电压UC与电流IC的乘积,也是无功功率,为了与电感上的无功功率区别,用QC表示:


无功功率表示电容器与电源交换能量的能力。

3.实际单相正弦交流电路 纯电阻电路、纯电感电路、纯电容电路是为了便于分析问题而理想化的电路,实际的交流电路往往是三种电路交织在一起,解决问题的时候取其主要矛盾,次要部分则忽略不计。

(1)电阻与电感串联电路:任何线圈都具有直流电阻,这样的线圈接入交流电路,相当于一个电阻与一个电感串联的电路,如图1-14所示。

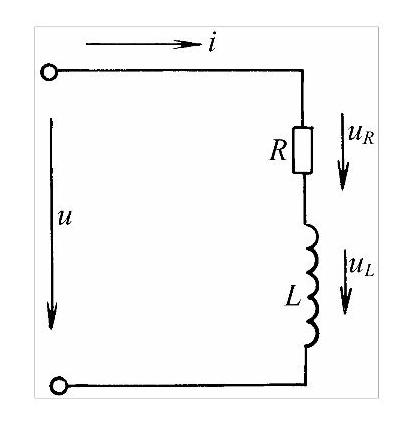

图1-14 电阻与电感串联电路

这样的串联电路具有如下特点:

1)流过两个串联元件的电流是同一个电流I。

2)电路两端的总电压的有效值,等于两个元件上电压有效值的二次方和的平方根,即


3)由于是电阻与电感(感抗)的串联,电路对电流的阻碍能力称为阻抗,符号为Z。(www.daowen.com)


4)两个元件上所分得的电压有效值,与元件的阻抗成正比:

UR=IR

UL=IXL

电源的总功率中应包括电阻的有功功率和电感的无功功率,这个总功率称为视在功率,符号为S,单位是V·A(伏安)。视在功率与有功功率和无功功率的大小关系是


有功功率占视在功率中的比例称为功率因数,符号为cosϕ


cosϕ的值从0到1,值越大说明有功功率占视在功率的份额越大,也说明电能的利用率越高。由于无功功率只是与电源交换能量,而不是将电能转换为其他可用能量,但交换能量的电流在电路中流动,会在电路的电阻上转化为热能而消耗掉一部分电能,因此,无功功率越小越好。

(2)功率因数的提高:电感性电路中电流的相位滞后于电压,角度在0°~90°之间。其中,电阻的成分越大,电流滞后于电压的角度越小,cosϕ值越大;电阻的成分越小,电流滞后于电压的角度越大,cosϕ值越小。由于电感的无功功率占有电源的容量,并在线路上消耗一定的能量,在生产中,希望电感的无功功率越小越好。电容在电路中,流过电容的电流比电压超前90°,恰好与电感电路中电流电压的相位关系相反,也就是说,两者与电源交换能量的时间不同。电感从电源吸取能量转变为磁能时,正好是电容将其存储的电能返还给电源的时候,如果把这两个元件接在一起,电感所需能量可由电容提供一部分,而电容充电时所需电能也恰好能由电感提供,一部分无功电能将在电容与电感之间转换,而不再通过电源。对电源来讲,负担电感的部分能量将减少,意味着电路的功率因数cosϕ可提高。

如果把电容与线圈串联,线圈两端的电压就不再是原来所加的电压。为了使线圈接电容前后所加电压相同,必须把电容与线圈相并联,如图1-15所示。

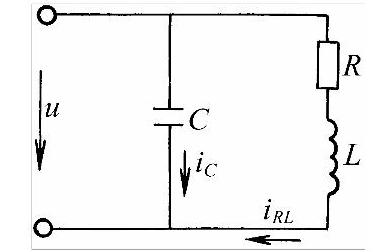

图1-15 电容与线圈并联电路

所以,实际生产中,提高功率因数的方法,是在电感性电路两端并联一个合适的电容。

4.三相交流电路

(1)三相交流电:把三个大小相等、频率相同、初相位相差120°的单相交流电合在一起就组成一个三相交流电。

实际的三相交流电是由三相发电机产生的,在发电机中,有三个相同的绕组按空间相差120°均匀分布。这样,发电机旋转就可以产生满足上述条件的三个单相交流电,由于初相位相差120°,在各条导线中流过的电流存在一个时间差,这样就不需要六条导线供电,而只需要在发电机内部把三个绕组按一定方式连接起来,用三条或四条导线供电。发电机每个绕组发出的单相交流电叫做三相交流电中的一相,因此,我们实际使用的单相交流电,都是三相交流发电机所提供三相交流电中的一相。

(2)电源的三角形联结:发电机三相绕组分别称为UVW,我们把一个绕组的尾端与另一个绕组的首端接在一起,另一个绕组的尾端再与下—个绕组的首端接在一起,三个绕组接成一圈,以每个接点接出一条线称为电源的三角形联结,如图1-16所示。

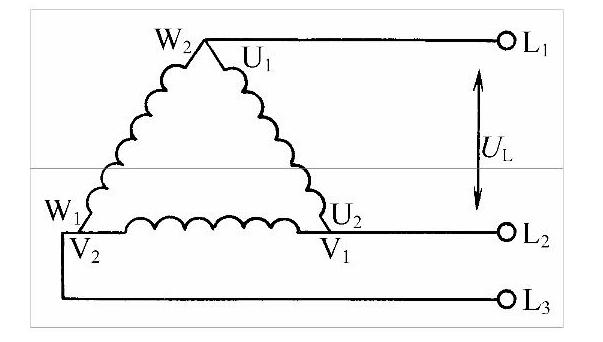

图1-16 电源的三角形联结

(3)电源的星形联结:把三个绕组的尾端接在一起,从三个首端引出三条线,再把尾端的公共点引出一条线,这称为电源的星形联结,如图1-17所示。

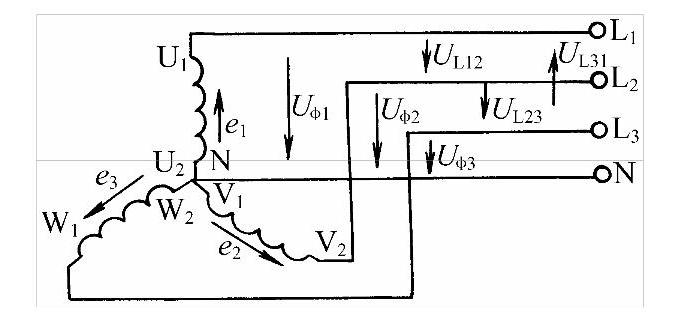

图1-17 电源的星形联结

(4)三相三线制:电源三角形联结(见图1-16)共有三条线,电源星形联结,如果不接中线也是三条线,这样的供电方式叫做三相三线制。

三相三线制供电只有三条线,只有一种线电压,线电压有UL12UL23UL31三个,同样三个线电压大小相同,相位相差120°,使用时不能混淆。

(5)三相四线制电路:电源星形联结时,从三个首端引出三条线称为相线(俗称火线),分别用L1、L2、L3表示,从公共点引出的线称为中性线,用N表示,如图1-17所示。

在此电路中,每两条线之间都存在一个电压,相线与相线间的电压称为线电压,用UL表示。线电压共有三个:分别是L1、L2相间电压UL12,L2L3相间的UL23,L3L1相间的UL31。相线与中性线间的电压称为相电压,用Uφ表示。相电压也有三个:L1N间的Uφ1,L2N间的Uφ2,L3N间的Uφ3。三个线电压有效值相等,三个相电压有效值也相等。线电压有效值与相电压有效值的关系为


(6)负载的三角形联结:把三个负载的首尾相接,接成一圈,从三个接点引出三条线,分别接电源的三条相线,这种接法叫负载的三角形联结,用△表示,如图1-18所示。

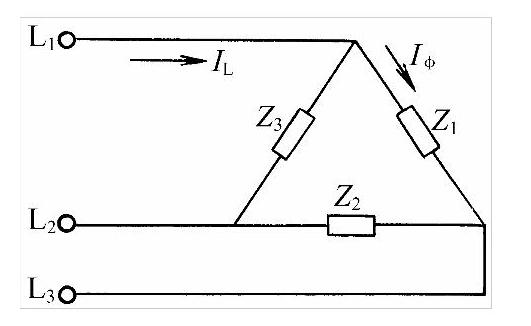

图1-18 负载的三角形联结

负载三角形联结时,每相负载所承受的是电源的线电压,每个负载中所流过的电流叫做相电流,用Iφ表示,三相负载中的相电流分别用Iφ1Iφ2Iφ3表示。


式中Zφ——每相负载的阻抗。

相线中的电流叫做线电流,实际供电导线中的电流就是线电流,用IL表示。如果三个相电流大小相等,线电流有效值与相电流有效值的关系为


(7)负载的星形联结:把三个负载的尾端接在一起,接电源的中性线,三个首端接电源的三条相线,这种接法叫负载的星形联结,用978-7-111-43644-7-Chapter01-40.jpg表示,如图1-19所示。

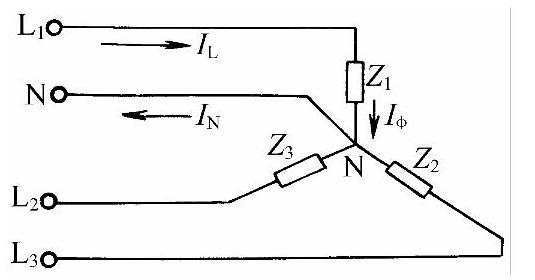

图1-19 负载的星形联结

负载星形联结时,每相负载所承受的电压是电源的相电压。每相负载的相电流为


从图中可以看出,相电流就是导线中的线电流。

如果三个负载的阻抗完全相同,这样的负载叫做三相对称负载。实际中,凡是三相电气设备,如三相交流电动机、三相变压器、三相电炉等,均为对称三相负载。在三相对称负载情况下,三个相电流大小相等,这时,电源中性线中将没有电流通过,中性线可以去掉,只用三条相线供电,即由三相三线制电源供电。

但我们所使用的电气设备许多都是单相设备,如电灯、电视机等,它们都是使用三相电源中的一相。因此,三相电源的负载各相一般不可能完全相同,这种情况叫三相不对称负载。

在三相不对称负载情况下,三个相电流不相等,这时中性线电流不为零,中性线就起到了中线电流通路的作用。三相负载越接近对称,中线电流就越小,三相负载偏差越大,中线电流也越大。一般在安装单相负载时,尽量使三相负载接近对称,以减小中线电流。

三相四线制供电系统中,如果相线断线,只能造成某相停电,不会造成很大损失。但如果中性线断线,由于一般三相负载不对称,这时就会造成各相负载上电压不均衡,电压高的一相上的电器会被烧毁。因此,中性线起着保证三相电压对称的作用。三相四线制供电系统中,中性线绝不能断开,在中性线上不准安装任何开关电器及熔断器。
