电能综合测试仪是电动机参数测试的重要测试仪器，也称为功率分析仪。目前市场上电能综合测试仪种类较多，基本功能相似。按照功能和准确度大体可分为低、中、高三个档次。低档的价格在2万元左右，中档的价格约几万元，高档的价格约十几万元。一般情况下，低档的电能综合测试仪就能满足现场电动机测试要求。下面介绍常用的电能综合测试仪的性能和主要测试指标。

1.电能综合测试仪的主要功能

（1）测试电压，电流，频率；

（2）测试有功功率，无功功率，视在功率，功率因数，累积电量；

（3）测试电压、电流谐波，谐波最多可测量50次谐波。

除此之外，中高档的电能综合测试仪还可以测试电源电压的骤升与骤降，电源电压的不平衡度，电动机起动的浪涌电流，记录或显示电压、电流、有功功率、功率因数曲线，即示波器功能，电源电压闪变，或电源瞬变捕捉等功能。

2.电能综合测试仪的主要测试指标

常用的中低档电能综合测试仪的主要测试指标：

（1）电压测试准确度为0.1%；

（2）电流测试准确度为0.5%；

（3）频率测试准确度为0.01%；

（4）有功功率、无功功率、视在功率、累积电量测试准确度均为1.5%；

（5）功率因数测试准确度为±0.03。(www.daowen.com)

3.电能综合测试仪的使用方法

尽管电能综合测试仪种类较多，但基本功能相同，使用方法也大同小异。基本测试方法如下：

（1）设置电压和电流量程 电能综合测试仪一般都有电压和电流的量程的选择界面，测试中尽量选择测试量程与被测值相近，不要差得太多。比如，某电流钳最大测试电流为500A，被测电流为50A左右，可将电流测试量程选择为100A。电压选择也是如此。比如，测试相电压为220V时，可选择电压测试量程为300V。

（2）设置接线方式 利用电能综合测试仪测试电动机功率时有多种接线方式。主要有：有中线的三瓦特表法（三相四线式）、无中线的三瓦特表法（三相三线制）、两瓦特表法。在现场电源有中线的情况下，推荐采用三相四线制的三瓦特表法。这种方法还可以观察电动机三相绕组是否对称。如果现场没有中线，可以将电能综合测试仪的中线接在电动机的外壳上，比如将中线夹在电动机吊环上。电动机外壳相当于三相绕组的中点。三相四线式三瓦特表法接线如图9-5所示，接线时要注意电流钳的电流方向。三相三线制三瓦特表法和两瓦特表法接线如图9-6和图9-7所示。

（3）设置测试时间 在电机厂进行型式试验时，一般要运行30～60min，等待电动机运行温升稳定。在现场，如果被测电动机已经处于稳定运行状态，测试时间可以设置为5～10min。对于电压、电流、有功功率、功率因数，读取这段时间的平均值即可满足要求。对于累积电量，可以适当延长测试时间。

如果电动机负载比较稳定（比如风机或水泵），利用电能综合测试仪测取电压、电流、有功功率、功率因数的平均值，就可以满足电动机运行状态分析的要求。如果电动机负载波动较大（比如抽油机），利用电能综合测试仪测取电压、电流、有功功率、无功功率和功率因数的曲线（见图7-21、图7-22和图7-23），对于分析电动机运行状态，及制定电动机的节能方案是非常重要的。

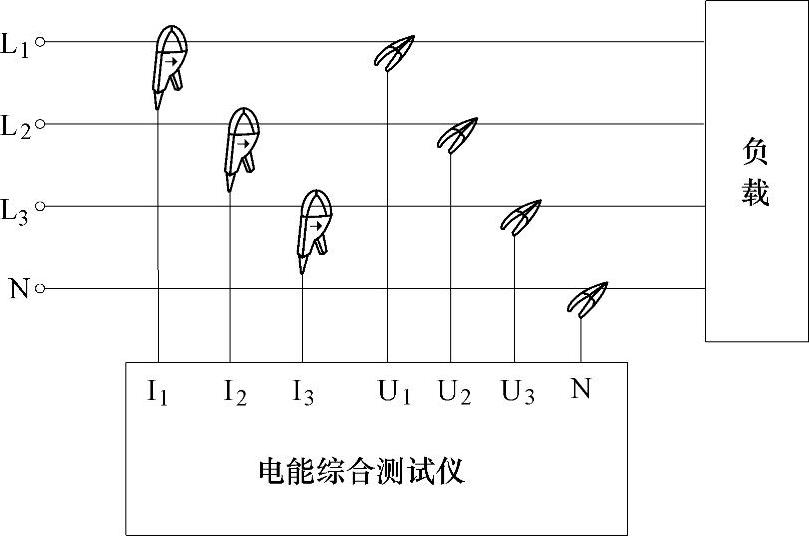

图9-5 三相四线式三瓦特表法接线图

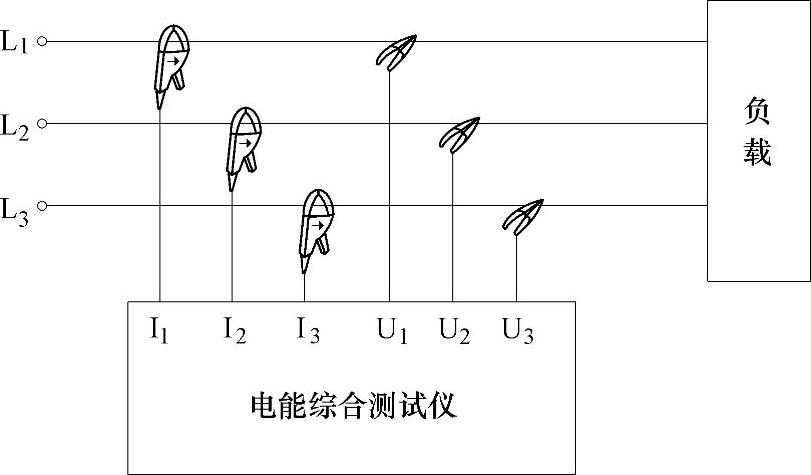

图9-6 三相三线式三瓦特表法接线图

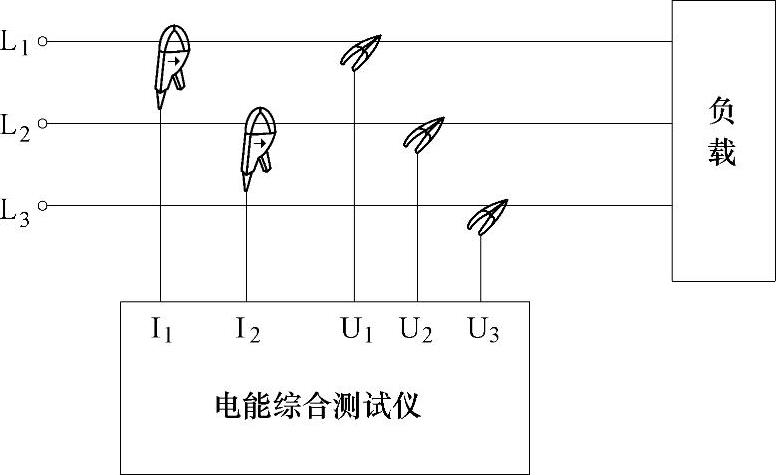

图9-7 两瓦特表法接线图
