新旧电动机运行点效率比较

在不便于将电动机送到工厂检测的情况下,在现场通常检测不到旧电动机的额定运行效率,也就无法与新电动机额定效率比较。如果检测到旧电动机在某一负载率下的效率,将其与同规格的标准电动机额定效率进行比较,显然是不合适的。正确的方法是先测出运行点的负载率和效率,再与同规格的标准电动机相同负载率下的效率进行比较,才能进行旧电动机质量的评价。

例如,某一台在用电动机型号为Y225M-6,功率为30kW,6极,其额定效率为0.91,额定电流为59.5A,额定电压为380V,额定转速为980r/min。在现场,对电动机进行了带负载运行参数测试。测得线电流、线电压、输入功率和功率因数。之后停机卸载,重新起动,进行空载测试。测得空载线电流、线电压、输入功率和功率因数。然后断电测试滑行时间。电动机停转后立即测试绕组电阻。当电动机电流为26.8A时,电动机负载转速为9860r/min。测试数据见表9-6。

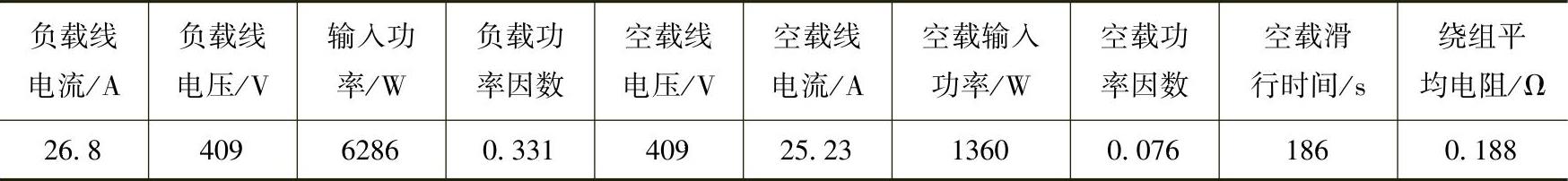

9-6 旧电动机(Y225M-6)现场测试数据


利用电动机现场测试计算方法,首先要求取机械损耗。在电动机厂可以查到新电动机(Y225M-6)的机械损耗为321W。空载运行30min,断电后测得滑行时间为180s。

(1)计算机械损耗


(2)空载定子铜损耗

P0Cu1=1.5I20R01=1.5×25.232×0.188W=180W

(3)铁损耗

PFe=P0-Pfw-P0Cu1=(1360-310-180)W=870W

(4)定子铜损耗

PCu1=1.5I21R1=1.5×26.82×0.188W=203W

(5)转子铜损耗


(6)负载杂散损耗


(7)总损耗

P=PCu1+PFe+PCu2+Pfw+Ps=(310+870+203+73+15)W=1471W

(8)电动机运行效率


(9)负载率


将一台标准电动机(Y225M-6)在负载率为16%时,测出的各种损耗和效率,与旧电动机现场测试的各种损耗和效率列于表9-7中。从表中数据可以看出,旧电动机铁损耗增加了245W,定子铜损耗增加了83W;机械损耗、转子铜损耗、杂散损耗基本相同。在负载率相同的情况下,效率降低了7.7%。说明旧电动机的质量明显下降。

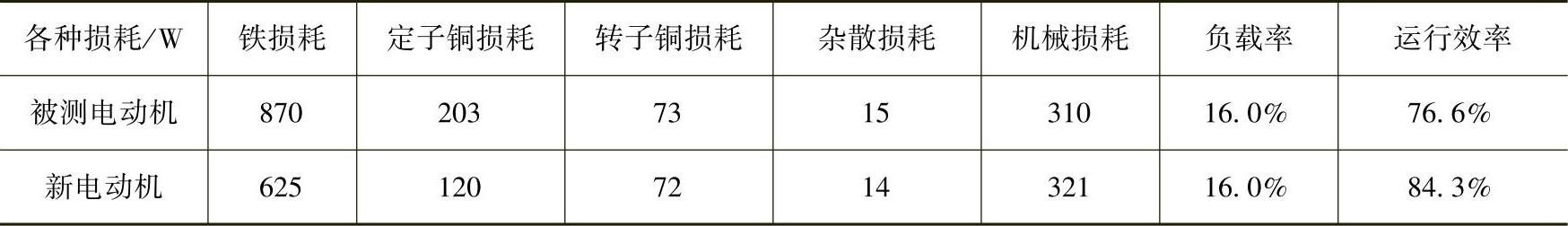

9-7 新旧电动机损耗和效率

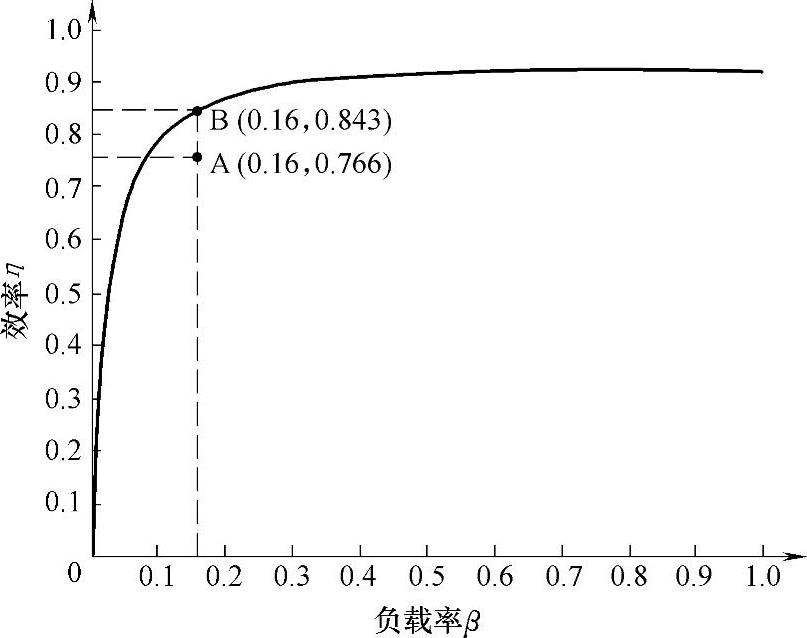

在相同负载率的情况下,比较新旧电动机的效率,这种评价方法是客观的,也是合理的。Y225M-6/30kW标准电动机的效率曲线如图9-3所示,图中的A点为旧电动机在负载率为16%点处的效率。该点对应标准电动机效率曲线上的点为B点,B点的效率为84.3%。标准电动机效率曲线可以通过两种方法获得。一是可以根据标准电动机参数,利用电机设计软件计算得到;二是可以从电动机产品的技术资料中查得。这里是根据标准电动机参数利用电机设计软件计算得到的。


图9-3 Y225M-6/30kW标准电动机的效率曲线
