异步电动机无功功率曲线分析

三相异步电动机的无功功率不仅与电动机的额定功率有关,还与极数有关。

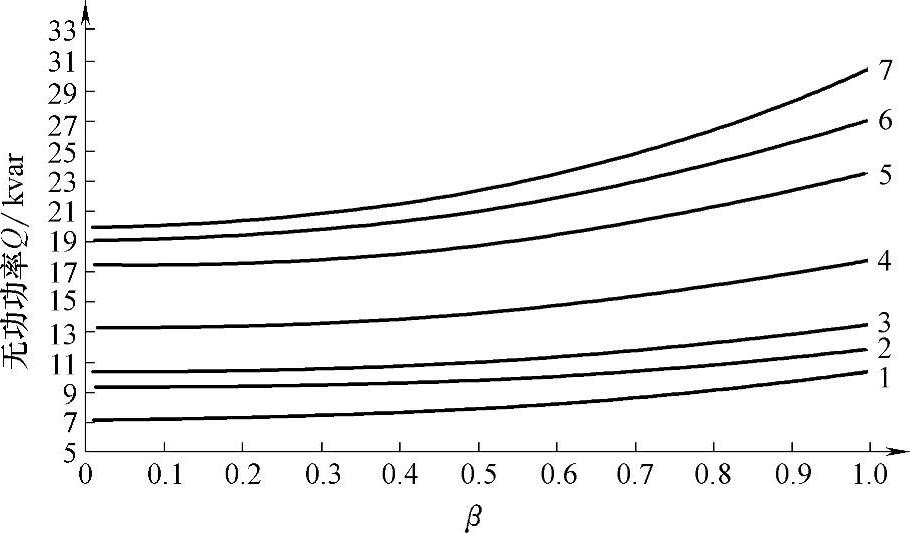

图7-4是4极电动机的无功功率曲线,曲线1、2、3、4、5、6、7分别为15kW、18.5kW、22kW、30kW、37kW、45kW、55kW的无功功率曲线。

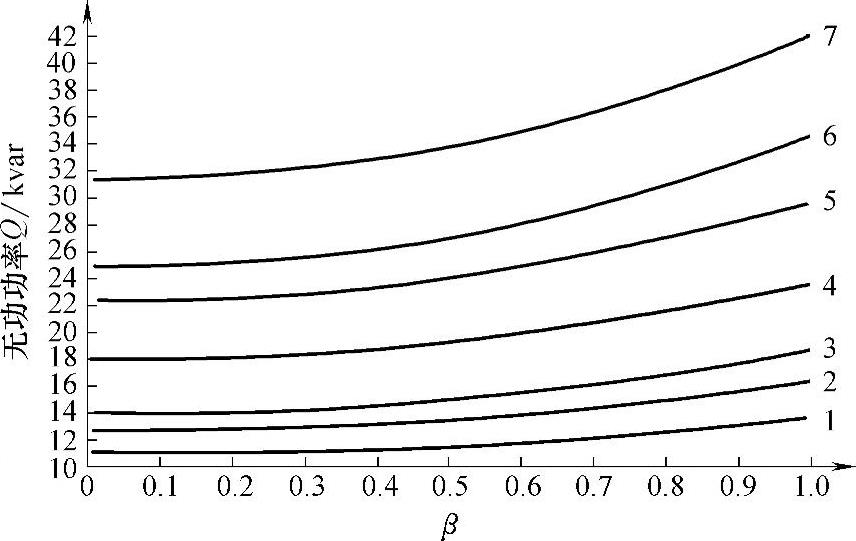

图7-5是6极电动机的无功功率曲线。曲线1、2、3、4、5、6、7分别为15kW、18.5kW、22kW、30kW、37kW、45kW、55kW的无功功率曲线。

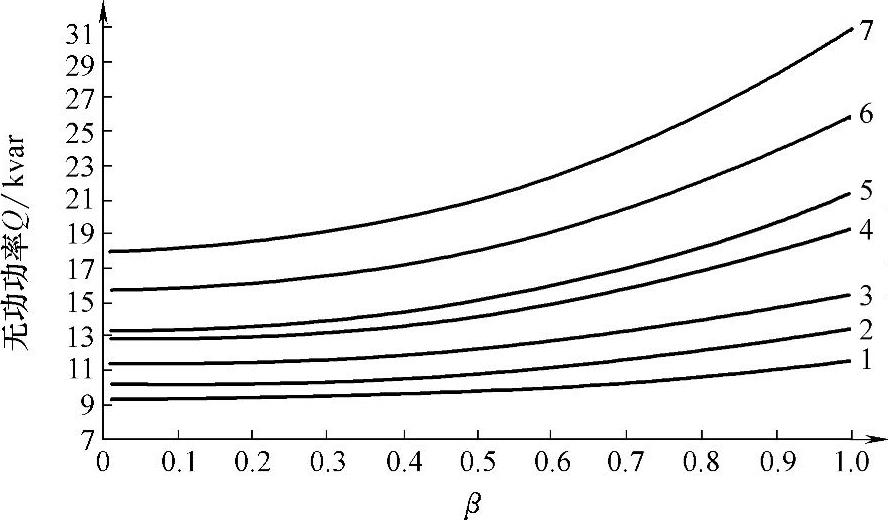

图7-6是8极电动机的无功功率曲线,曲线1、2、3、4、5、6、7分别为15kW、18.5kW、22kW、30kW、37kW、45kW、55kW的无功功率曲线。

从上面的三个图中可以看出:

(1)功率比较小的电动机,无功功率曲线比较平缓,Q0/QN约等于0.8;


图7-44 极电动机无功功率曲线

(2)负载率小于60%时,无功功率曲线比较平缓;

(3)负载率大于70%时,无功功率曲线变化比较大;(www.daowen.com)

(4)功率比较大的电动机,无功功率曲线变化比较大,Q0/QN约等于0.6。

图7-7中的曲线1、2、3分别是45kW,4、6、8极电动机的无功功率曲线。图中可以看出,同功率的电动机,由于极数不同无功功率变化也比较大。


图7-5 6极电动机无功功率曲线


图7-6 8极电动机无功功率曲线

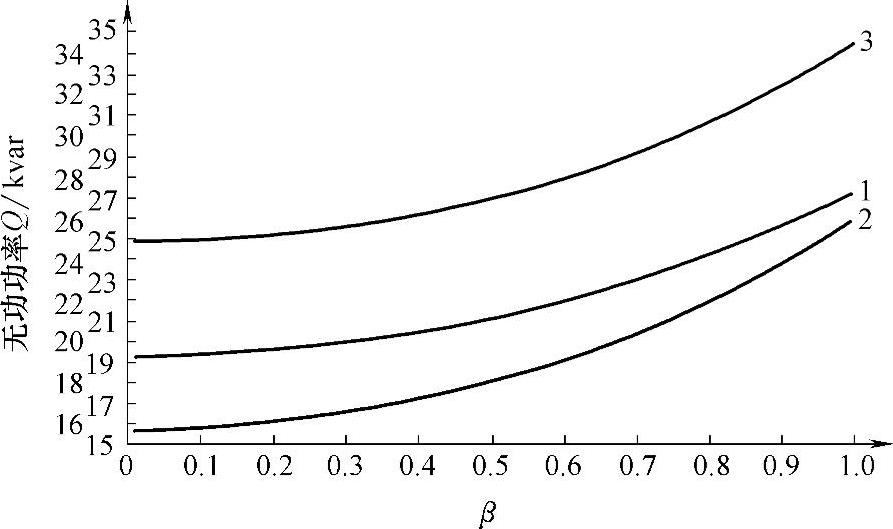

图7-7 30kW,4、6、8极电动机的无功功率曲线
