在上面三种变极方法中，都需同时改变三相绕组的端部接线来实现变极。在实践中，既要符合变极的需要，又要使接线尽可能方便。比如，在常用的接线方法中，2Y/△、2Y/Y两种接法电动机的出线端只有6个出线头；2△/Y、2Y/2Y两种接法电动机的出线端要有9个出线头。图5-15所示为这四种变极绕组端部接线示意。

在图5-15中，分别用实线和虚线表示两种不同接法时绕组的电流方向。若Y联结和△联结时各相电流均为正方向（规定：Y联结电流的正方向为流入中点方向；△联结电流的正方向为逆时针方向），则U1、U2，V1、V2，W1、W2分别表示U相、V相、W相绕组的一半线圈。从图中可看出，不同接法时，U1、V1、W1中的电流反向，满足了变极时各半相绕组电流反向的要求。图5-15中，2△/Y接法线圈的电流反向情况不明显，若将Y和2△两种接法分别画出，就能清楚地看到绕组由2△联结变为Y联结时，线圈组U1、V1、W1中的电流发生了反向。

一台电动机选择哪种变极接线方式，不仅要考虑转速（极对数）的改变，还要考虑两点：一是电动机转速改变前后的性能要求。例如：对2/4极双速电动机，若采用2Y/Y接法，则电动机在两种转速下的输出转矩基本不变，而输出功率相差很大，故属恒转矩调速性质。若采用2Y/△接法，则电动机在两种转速下的输出功率近似相同，属于恒功率调速性质。二是电动机转速改变前后的转向是否相同。例如：对2/4极变极双速电动机，采用2Y/△或2Y/Y接法，电动机变极前后两种转向均是相反的。而有的接法前后两种转向是相同的。以上两点在实际选择电动机端部连接方式时必须考虑到，否则电动机就不能满足负载要求。

(www.daowen.com)

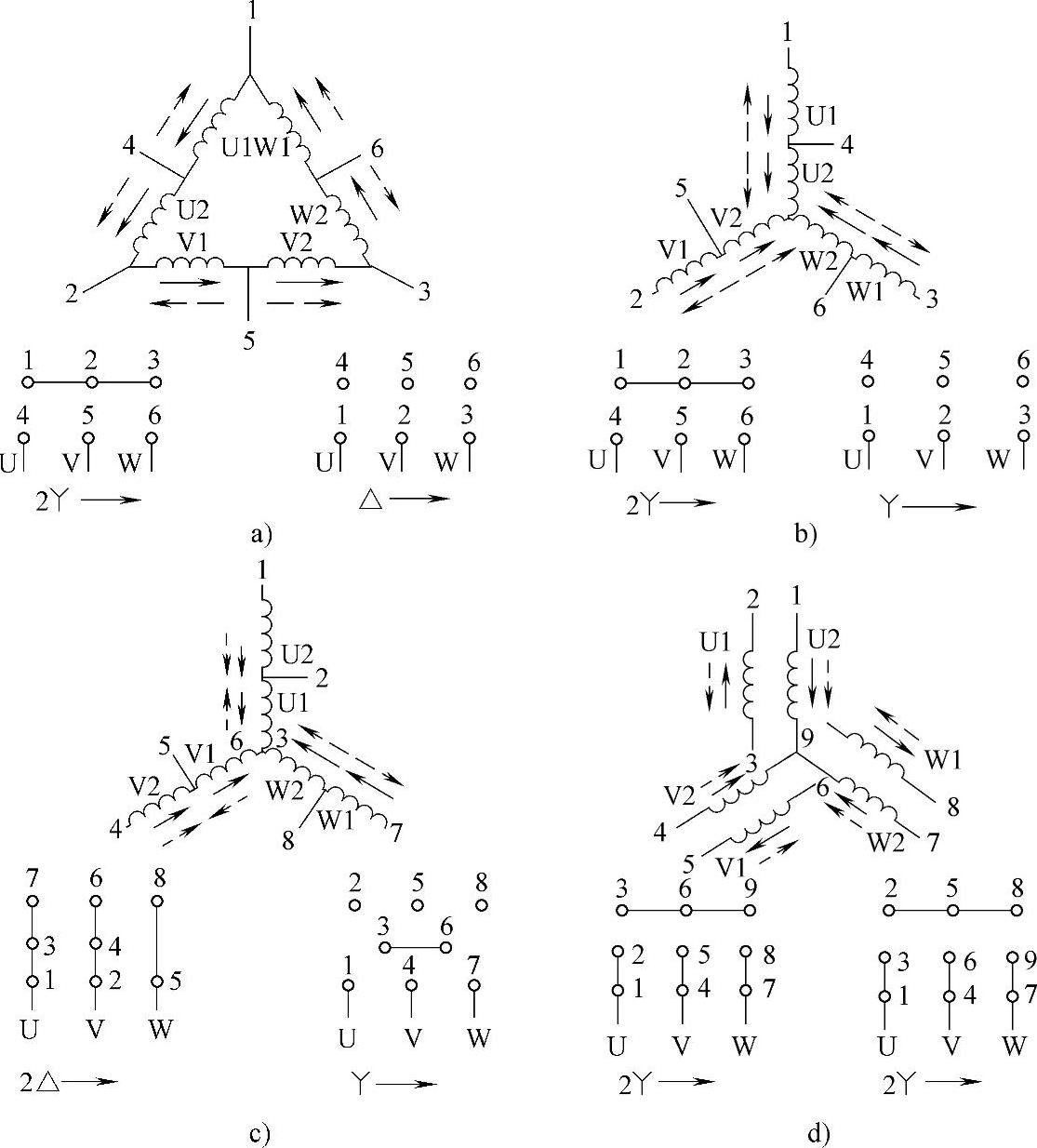

图5-15 电动机变极绕组端部接线示意图
