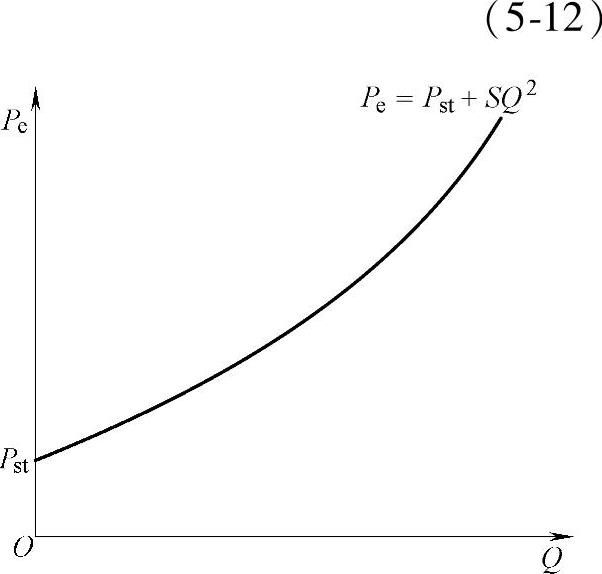

图5-5 管网特性曲线

管网阻力（简称管阻）是表示管网系统（包括水管、阀门等）对水流阻力的物理量，其大小在静态时主要取决于管路的结构，包括管路的长度、直径及管路各部分的阻力系数等，而在动态情况下与流体的流速有关，即与流量有关。管阻难以用公式来定量地进行计算，通常用扬程和流量间的关系曲线来进行描述。

在供水系统中，管网中流体流动所需的功率P_e与流量Q之间的关系

P_e=P_st+SQ²

式中 P_st——流体要克服管网的静扬程所消耗的功率，反映了外界环境对管网流动的影响，包含重力作用及管内流体与外界环境交换面的压力作用。当管网处于稳定运行工况时，P_st与流量变化无关；

S——管网的总阻抗。将这一关系在以流量为横坐标，压力为纵坐标的直角坐标系中描绘成曲线，即管网特性曲线（见图5-5）。(www.daowen.com)

影响管网特性曲线的形状的决定因素是管网的总阻抗S。S值越大，曲线越陡。当管网系统安装完毕，在不改变阀门开度的情况下，管长、管径、局部阻力系数都为常数，即S为定值。对某一具体的管网，其管网特性是确定的，通常用扬程来表示流体流经管网所需的能量，即

H=H_st+RQ² （5-13）

式中 H——流体的扬程；

H_st——管网的静扬程；

R——管网的阻力系数。
