电动机-△切换功率的局限性很大，如果负载率没有小到30%以下，这种方法就不能使用。为了解决这个问题，双功率电动机绕组设计常用的另一种方法是延边三角形绕组。延边三角形绕组接线原理如图4-8所示，每相绕组中有一个抽头。如果先不接抽头，将整个绕组接成三角形，如图4-8a所示。这种接法电动机输出大功率。如果将抽头和绕组的末端接成一个小三角形，另一部分构成三角形的延伸边，如图4-8b所示，即延边三角形接法。延边三角形绕组是小功率绕组。

延边三角形绕组功率分配与各部分的电压有关。在图4-8b中，三角形绕组分担的电压越高，延边三角形绕组的功率就越大。如果按照各部分绕组匝数的多少叙述，即延边三角形中的三角形越大，延边三角形绕组的功率就越大；反之，延边三角形中的三角形越小，延边三角形绕组的功率就越小。

(www.daowen.com)

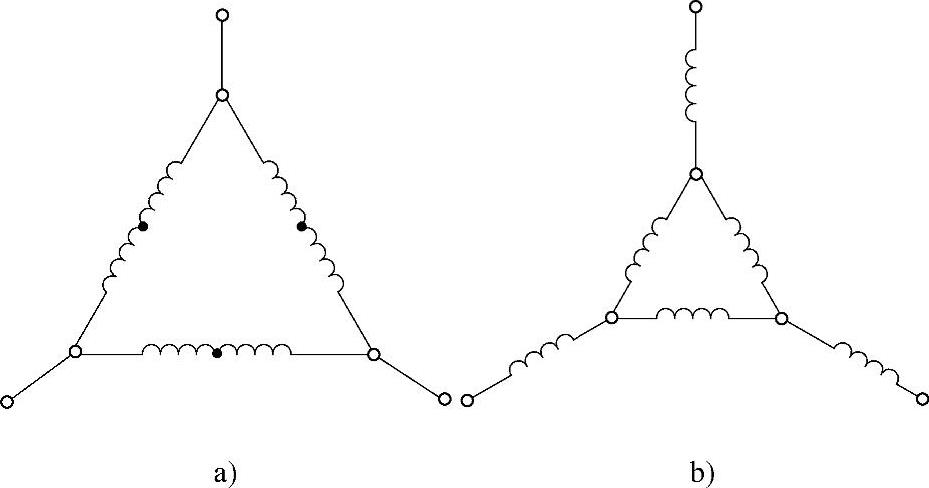

图4-8 延边三角形绕组接线原理图

通常情况下，双功率电动机（延边三角形绕组、串联绕组的双功率电动机）两个功率选择应符合国家标准中的功率等级。比如，大功率为30kW，小功率可选22kW或18.5kW；大功率为45kW，小功率可选37kW或30kW。一般大功率是原电动机的功率，小功率根据负载变化范围而定。
