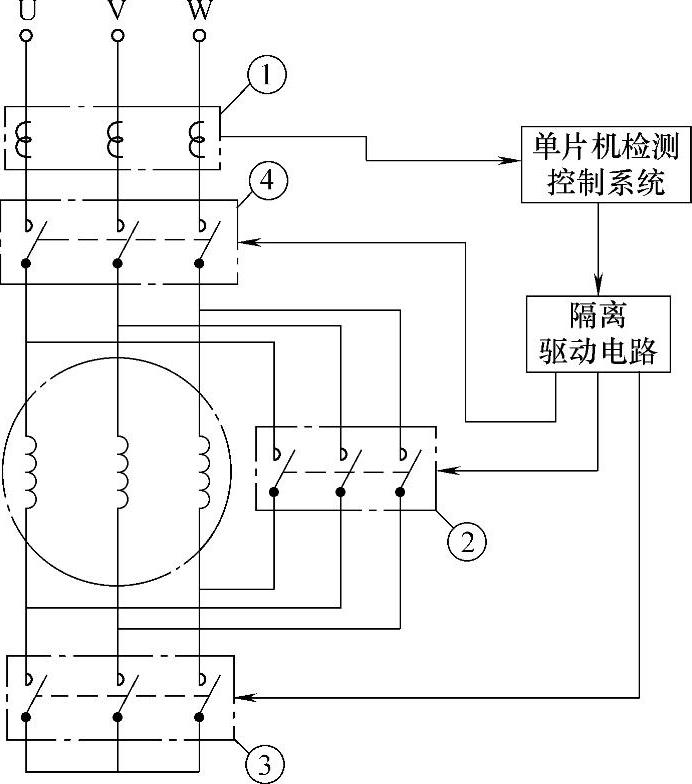

图4-7 电动机绕组-△转换控制系统原理图

与前面双功率电动机控制电路一样，绕组Y-△转换也需要实现自动控制。先采集电动机电流，然后根据电动机电流工作特性曲线，确定电动机的输出功率，判断负载率，并实现绕组-△自动切换。电动机绕组-△转换控制系统原理如图4-7所示。图中①是电流互感器。②是控制绕组△接的交流接触器。③是控制绕组Y接的交流接触器。④是控制电源通断的交流接触器。此外有单片机控制系统、接触器驱动电路等。在电动机工作中，单片机通过电流互感器检测电动机工作电流，根据电流在数据库中查找对应的功率，判断电动机的负载情况，决定是否进行-△转换。从图4-7中可以看出，交流接触器②单独闭合时，电动机绕组是△接的。交流接触器③单独闭合时，电动机是接的。交流接触器④是电源总开关。两个交流接触器不能同时闭合，同时闭合会造成电源短路，因此实际电路中两个交流接触器必须有互锁。设置电源总开关是必要的，以免停机后电动机带电。实际电路中还要有单片机系统的电源电路，以及电压检测电路等。(www.daowen.com)

还需注意：在电动机绕组-△转换过程中，要保证相序不变。在上面的控制系统中，绕组Y接时，三相绕组首端的相序是U→V→W。绕组△接时，U相的末端接V相的首端，V相的末端接W相的首端，W相的末端接U相的首端。所以三相绕组首端的相序还是U→V→W。
