IEC三相异步电动机能效标准优化方案

时间:2023-06-16 理论教育 版权反馈
【摘要】:2008年10月,IEC/TC2旋转电动机技术委员会发布了IEC 60034-30(第1版)——单速三相笼型异步电动机效率分级标准。IEC的这个标准是为了协调全球电动机的能效分级。这对于一个全球化的市场来说,不同的国家不同的标准势必增加了制造商的设计和制造难度,因此,IEC制定发布了本标准来协调不同的要求,并使每一效率等级的电动机设计,能适应50Hz和60Hz电源的全球市场,这还能减少客户对不同国家有不同效率要求而产生的混淆。

IEC三相异步电动机能效标准优化方案

IEC(国际电工委员会)是由所有国家的电工委员会(IEC国家委员会)组成的世界范围内的标准化组织。2008年10月,IEC/TC2旋转电动机技术委员会发布了IEC 60034-30(第1版)——单速三相笼型异步电动机效率分级(IE代码)标准。

IEC的这个标准是为了协调全球电动机的能效分级。如前所述,目前有许多不同的笼型异步电动机的能效标准在使用(NEMA,EPACT,CSA,CEMEP,COPANT,AS/NZS,JIS,GB等等),并且新的标准也还在制定。这对于一个全球化的市场来说,不同的国家不同的标准势必增加了制造商的设计和制造难度,因此,IEC制定发布了本标准来协调不同的要求,并使每一效率等级的电动机设计,能适应50Hz和60Hz电源的全球市场,这还能减少客户对不同国家有不同效率要求而产生的混淆。

1.标准的适用范围

本标准适用于单速、三相、50Hz和60Hz、笼型电动机的效率分级:

●额定电压到1000V(标准也适用于电动机运行在双电压或多电压下);

●额定输出功率PN从0.75~370kW;

●极数为2、4、6极;

●基准工作制为S1(连续工作制)或负载持续率为80%或以上的S3(持续周期工作制);

●直接接入电网运行;

●额定运行条件按IEC60034-1第6章的要求。

2.分级标准

能效分级由字母“IE”组成(International Energy—efficiency Class“国际能效分级”的缩写),后面接上数字表示其等级,根据下表2-2用数字表示分级。

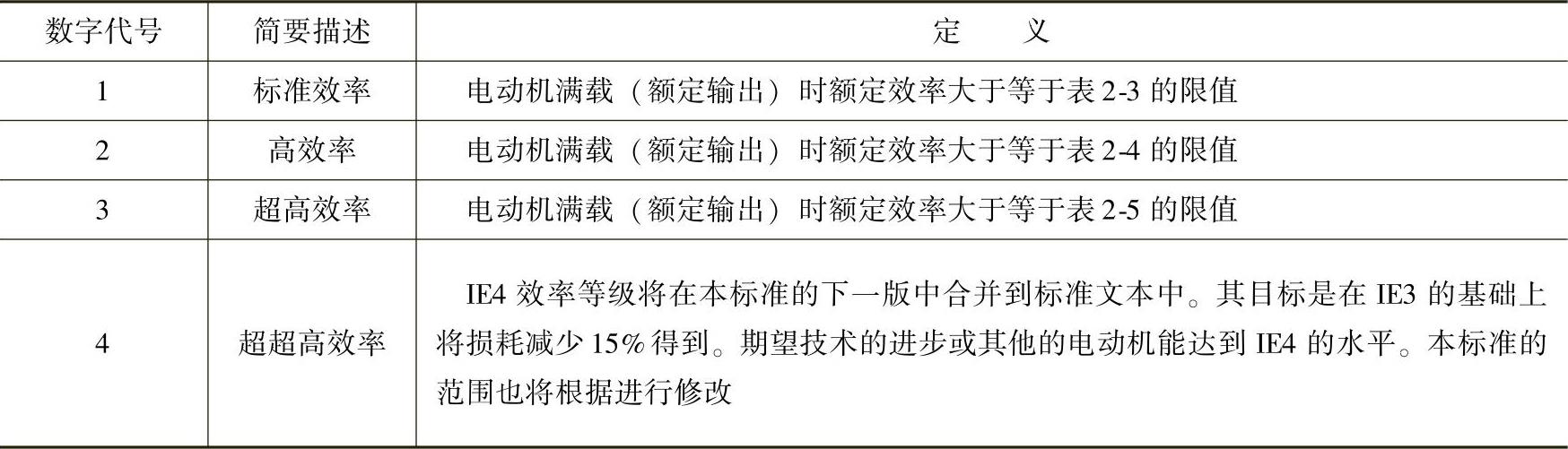

2-2 IE—效率分级

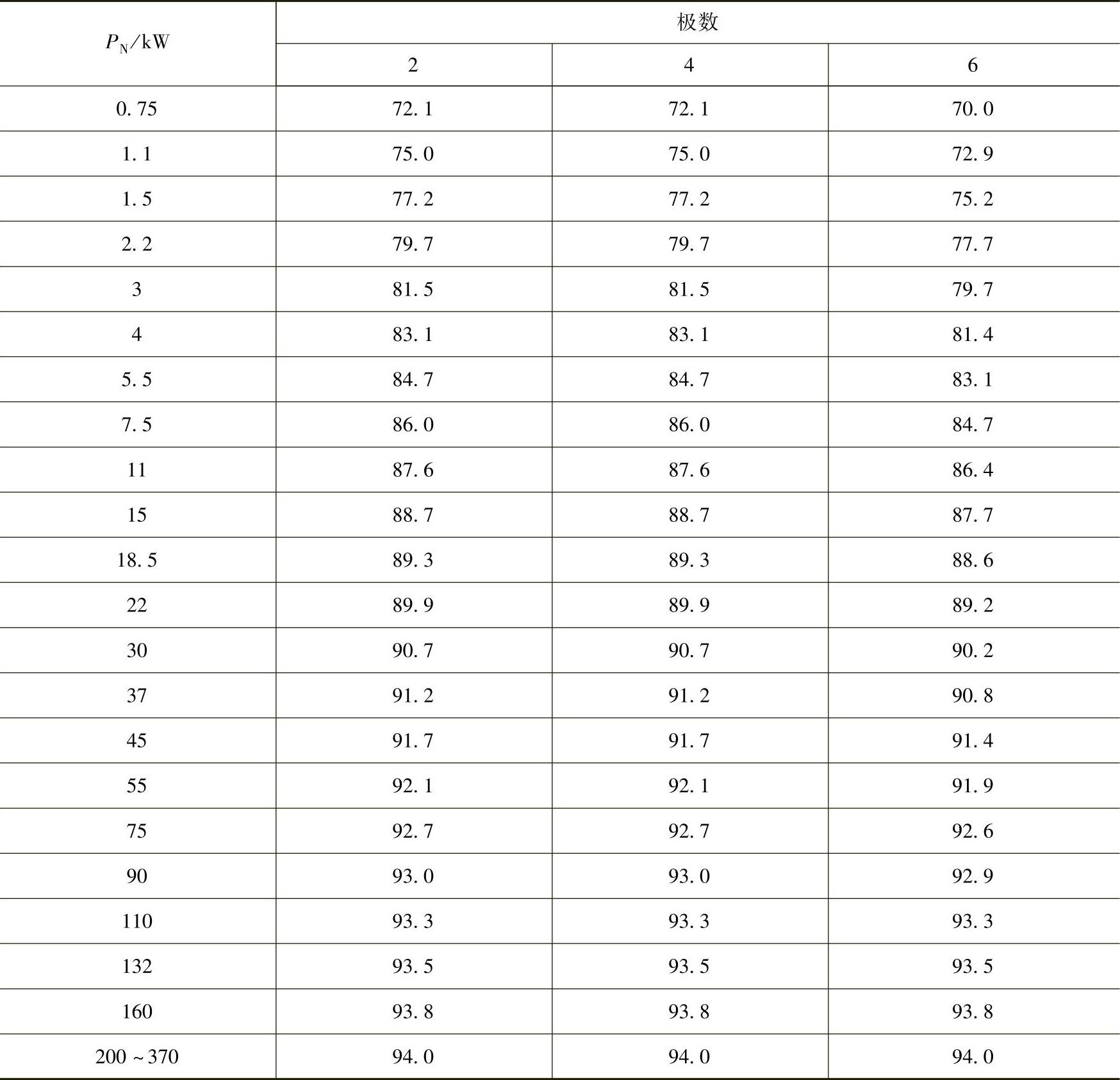

2-3 IE1标准效率规定限值(50Hz)(%)(www.daowen.com)

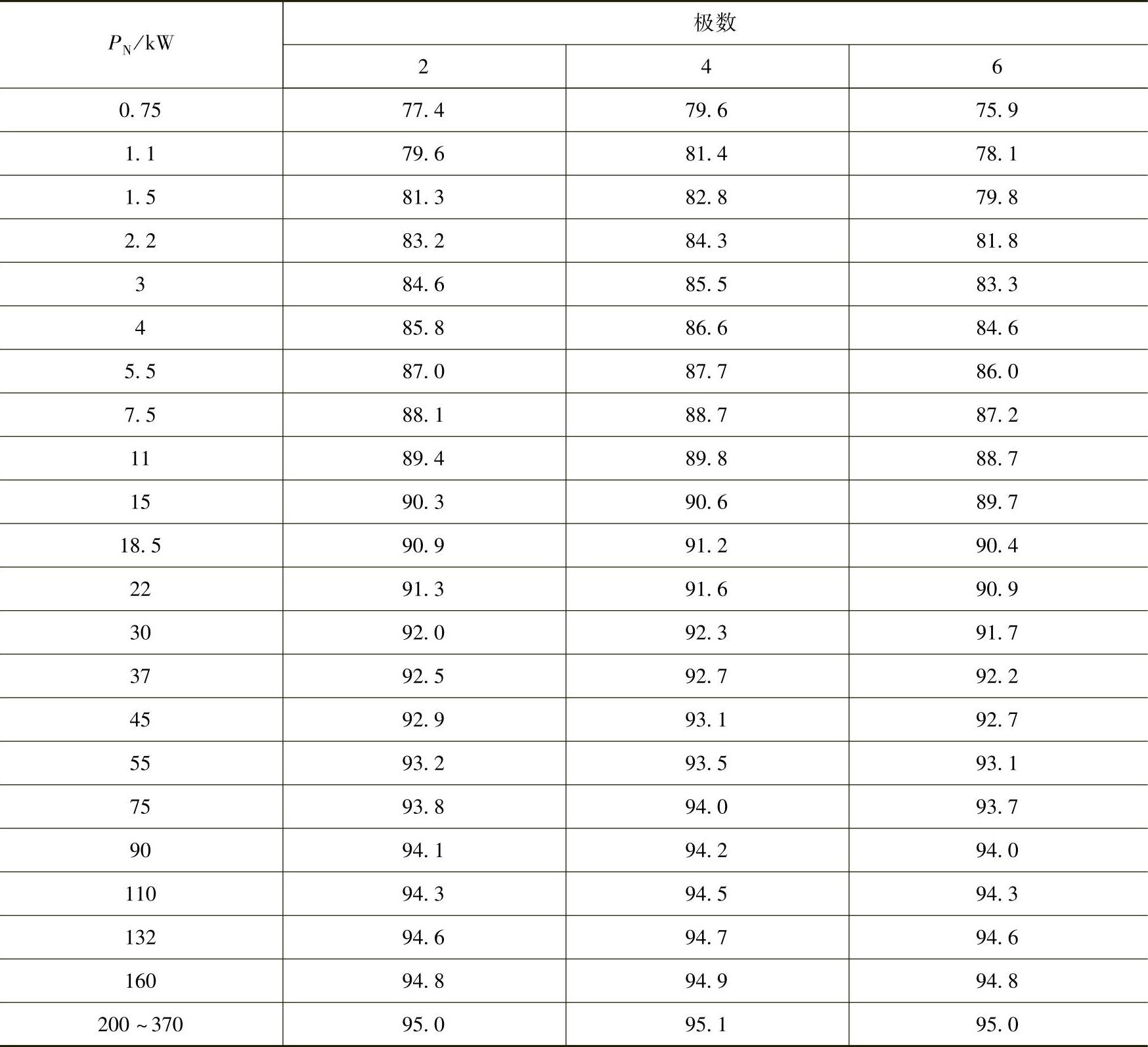

2-4 IE2高效率规定限值(50Hz)(%)

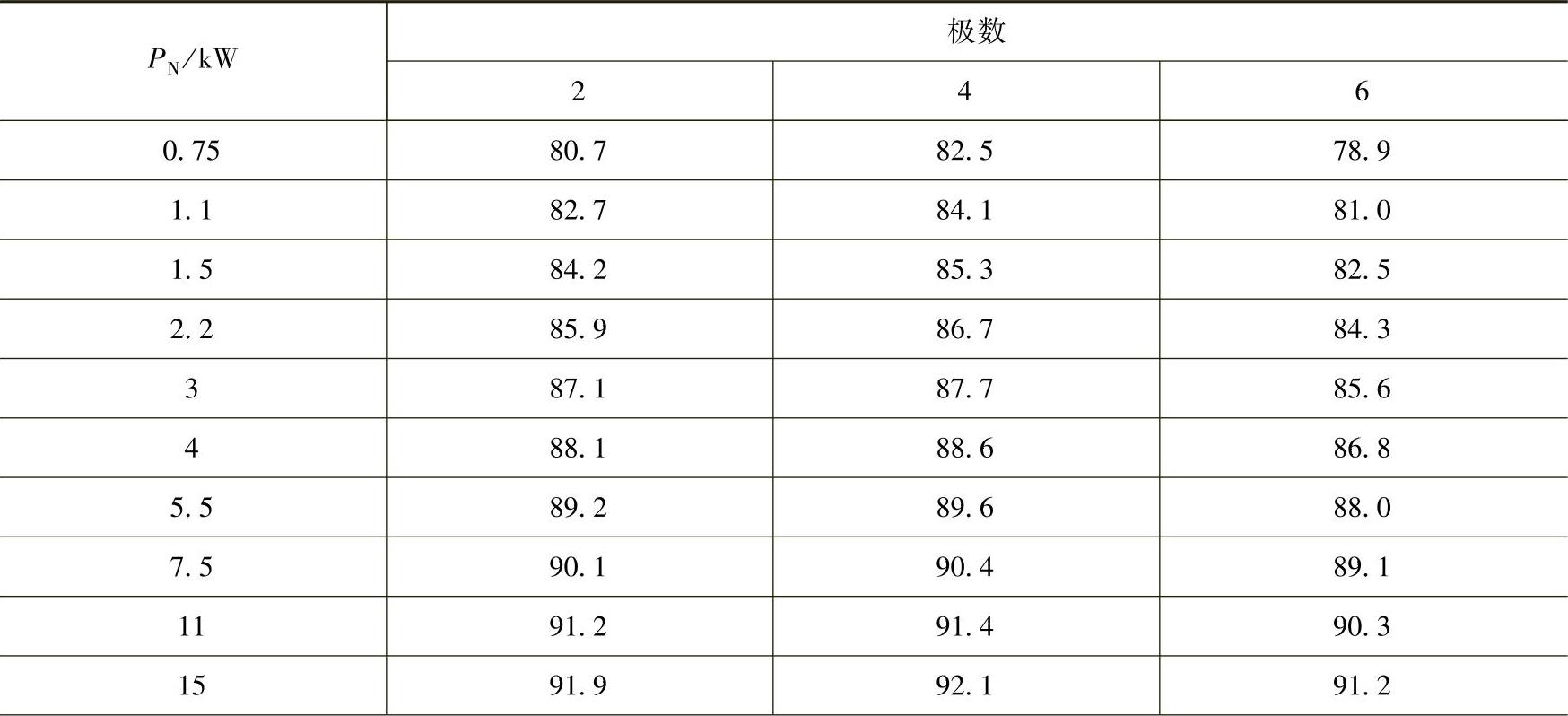

2-5 IE3超高效率规定限值(50Hz)(%)

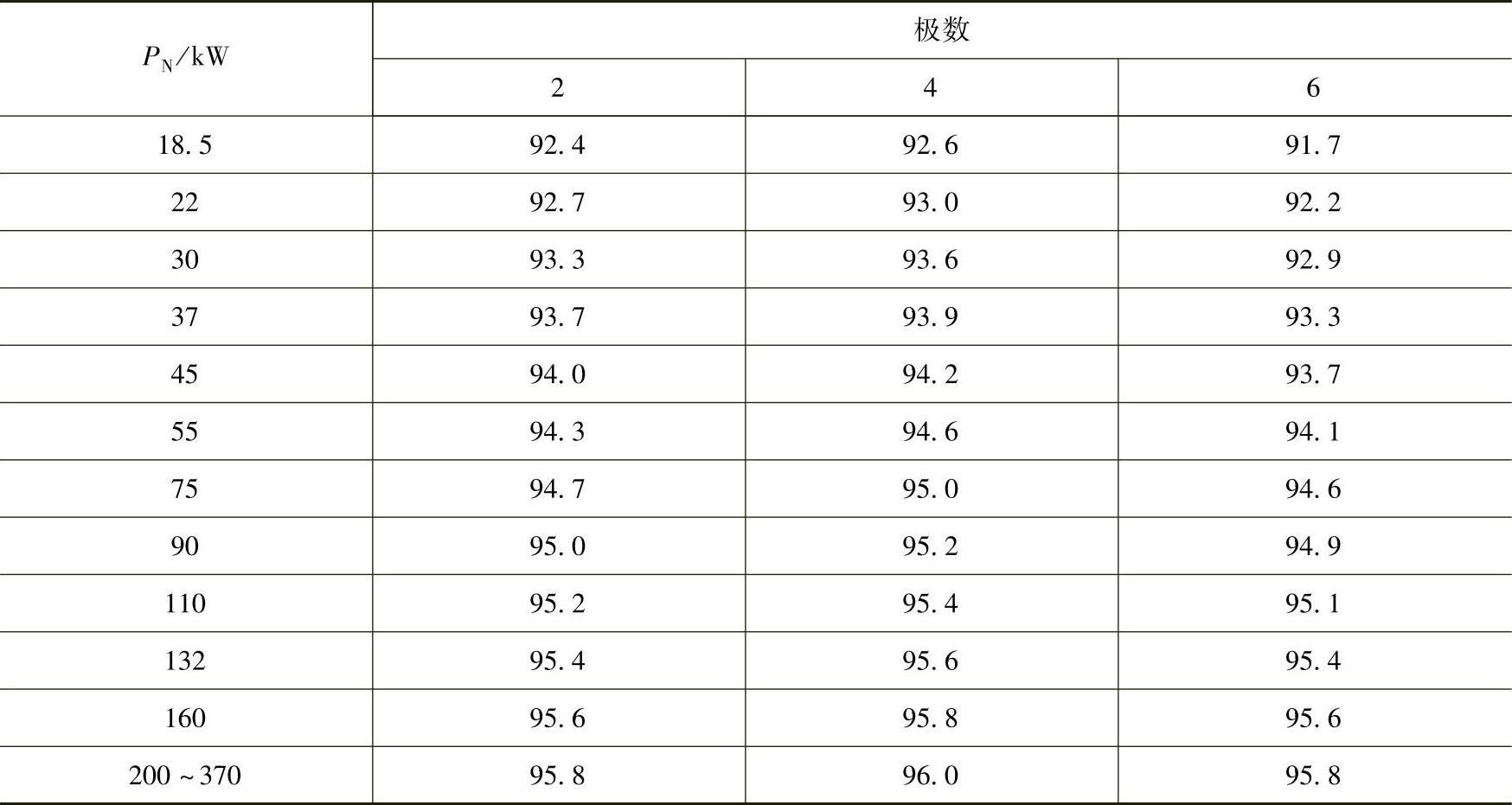

(续)


2.插值计算

如果电动机的输出功率不在上述表中定义的额定功率中,但在0.75~200kW范围内,则其名义效率限值由下面公式进行插值处理(适用于50Hz供电频率)。

ηN=A·[log10PN)]3+B·[log10PN)]2+C·log10PN)+D

这里,ABCD为插值系数(见表2-6),PN单位为kW。效率值应取整保留小数点后一位数字,如:xx.x%。另外,上述公式和插值系数是由数学方法拟合而来,为了方便插值计算,没有物理意义。

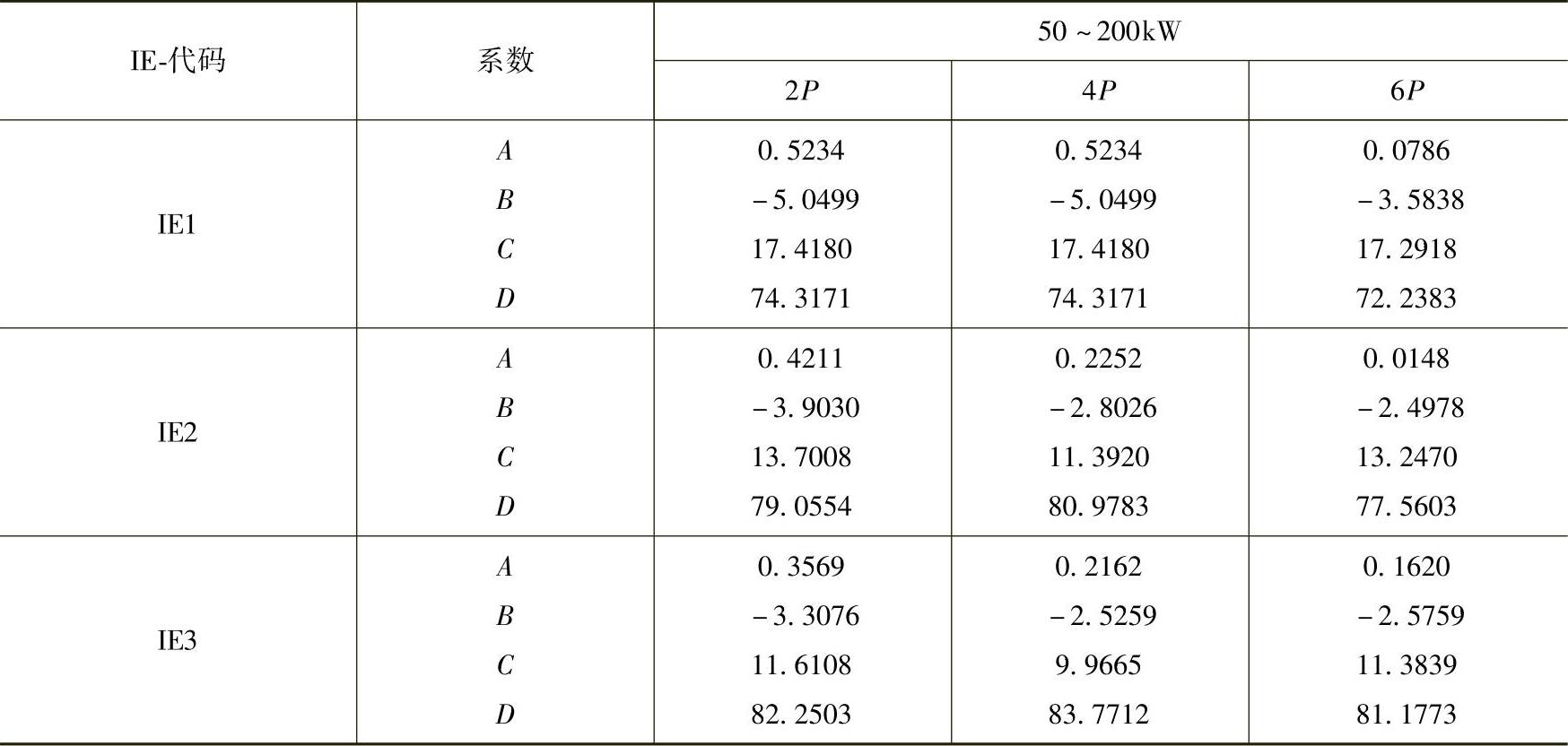

2-6 插值系数
