感应电压包括静电感应压U_j及电磁感应电压U_d两部分，静电感应电压在感应电压中起主导和决定作用。

1.静电感应电压U_j

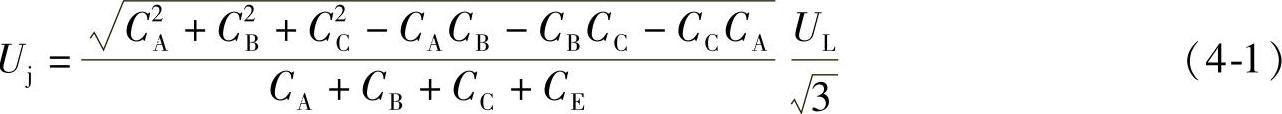

处在运行设备电场中的停电设备，由于静电耦合，三相分布电容不平衡，在停电设备上产生的对地零序电压即为静电感应电压U_j。运行母线对检修母线A2相的静电感应电压为

式中，C_A、C_B、C_C为运行母线对检修母线A2相的电容；C_E为对检修母线A2相的对地电容；U_L为运行系统的电源线电压。

同理，也可以求出运行母线对检修母线B2及C2相的静电感应电压。由式可以看出：

1）当C_A=C_B=C_C，U_j=0，即运行母线对检修母线不存在静电感应。事实上，因三相距离不相等，C_A≠C_B≠C_C，U_j≠0，且C_A、C_B、C_C的不平衡度越大，U_j就越高。

2）电源电压等级越高，U_L就越大，U_j就越高。

3）C_E越小，U_j就越高。

总之，运行的高压及超高压系统对检修停电设备普遍存在着静电感应，特别是检修系统与运行系统相互平行、交叉、跨越时，尤其严重。

2.电磁感应电压U_d

处在运行设备磁场中的停电设备，由于电磁耦合三相互感不平衡，在停电设备上感应的对地零序电压称为电磁感应电压U_d，运行母线（电流为I_A=I_B=I_C=I）与检修母线平行且距离为L₂，母线的长度均为L，因互感M_A≠M_B≠M_C，故运行母线的磁场在检修母线上感应的电动势也不相等，相加所得电压就是检修母线的电磁感应电压U_d。

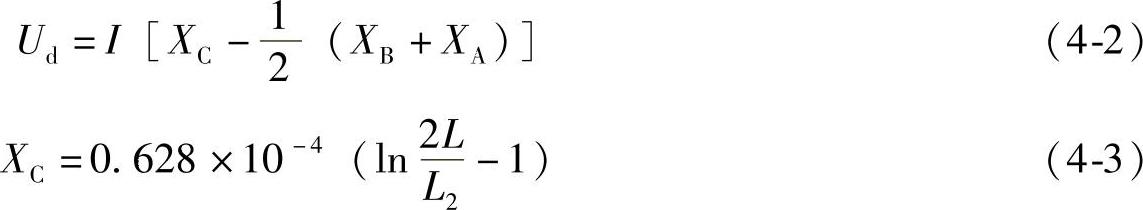

该电压可根据下式计算，检修母线A2相上的电磁感应电压有效值U_d（V/m）为

(www.daowen.com)

式中，I为运行母线的电流，故障时为短路电流（A）；X_C、X_B、X_A为检修母线A2相分别对运行母线C1、B1、A1的单位长度平均互感抗（Ω/m），X_B、X_A的计算方法与X_C相同；L为运行母线的长度（m）；L₂为运行母线与检修母线之间的距离（m）。

同理，也可求出运行母线对检修母线B2相、C2相的电磁感应电压值。因A2相靠运行母线最近（L₂小），故其电磁感应电压值比B2、C2相高。

1）当M_A=M_B=M_C，X_A=X_B=X_C，U_d=0，即运行母线对检修母线不存在电磁感应。事实上，因三相距离不相等，M_A≠M_B≠M_C，U_d≠0，当互感的不平衡度越大，U_d越高。

2）U_d与母线的长度L及通过电流I成正比，与L₂成反比。C1母线通过短路电流时，A2相的电磁感应电压最高。

3）停电设备上总的感应电压。在运行设备电磁场作用下，停电设备对地具有的总电位为U_j+U_d。考虑单一回路间的电磁耦合，可以按照式（4-2）、式（4-3）来计算感应电压。在变电站，电磁耦合的实际情况很复杂：出线多，回路集中；设备交错布置（或上下层布置），环境复杂；不同运行回路的电磁耦合情况，相互影响并交织重叠，很难估计。总之，相互影响的各种因素在计算感应电压时，考虑是非常困难的，也是做不到的。

4）感应电压的实测。了解本变电站设备上的感应电压，最简单的办法是通过现场实测。实测时，先将设备停电，并使用高内阻的静电电压表。由于现场条件（设备布置、负荷电流、绝缘状况、气候条件）不同，各变电站同一电压等级的设备，测得的感应电压分布规律大致相似，而数值可能不相等，这是正常的。某发电厂设备感应电压（对地）实测值见表4-1；110kV双回线L2停电后各处的感应电压值见表4-2。另外，不少供电局通过现场测量证实双回线上的感应电压也是很高的。例如，不同电压等级的双回线，一路停电后实测感应电压为：10～35kV线路平均在200～1000V；110kV线路为1.9kV；220kV线路为10～16kV（相应线路长度为23.5～40km）。

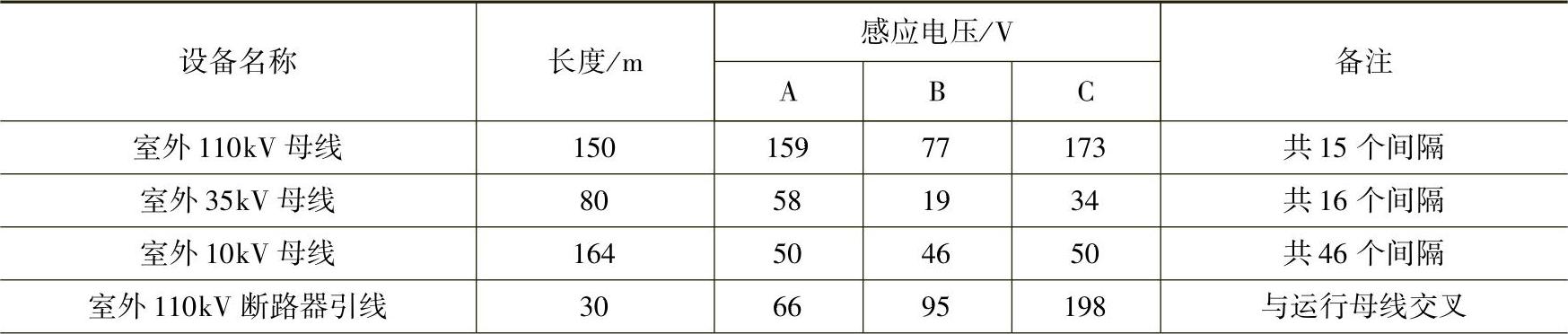

表4-1 某发电厂设备感应电压（对地）实测值

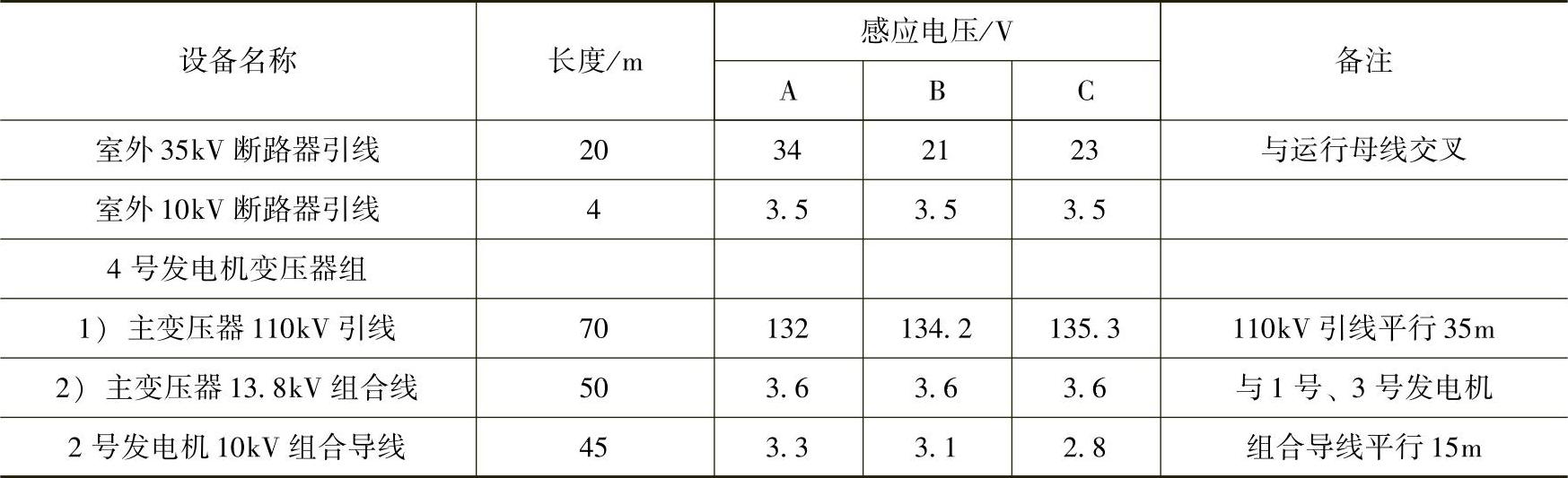

（续）

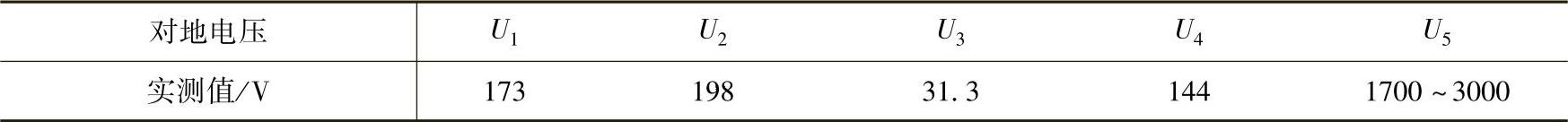

表4-2 110kV双回线L2停电后各处的感应电压值

总之，停电设备上的感应电压决不可忽视，特别是双回线上的感应电压更不可低估。通过人身的电流按不大于5mA考虑，人体表面电阻一般取800～2000Ω，人能承受的电压约为4～10V。因此，不采取安全措施，直接接触已停电的高压设备，感应电压对操作人员是非常危险的。
