1.设备状态定义

根据《电业安全工作规程》第三条规定：“全部带有电压或部分带有电压以及一经操作即带有电压的电气设备”为运用中的电气设备。运用中的电气设备经过操作切换改变运行方式，可以有以下四种运用状态。

（1）运行状态

运行状态是指设备的刀开关及断路器都在合闸位置，设备带电运行，如图1-1a所示。设备或电气系统带有电压，其功能有效。

母线、线路、断路器、变压器、电抗器、电容器及电压互感器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置正常投入。

（2）热备用状态

热备用状态是指在某电路中，断路器在分闸位置，而两侧刀开关均在合闸位置，如图1-1b所示。设备已具备运行条件，经一次合闸操作即可转为运行状态。

母线、变压器、电抗器、电容器及线路等电气设备的热备用是指连接该设备的各侧均无安全措施，各侧的断路器全部在断开位置，且至少一组断路器各侧隔离开关处于合闸位置，设备继电保护投入，断路器的控制、合闸及信号电源投入。

（3）冷备用状态

冷备用状态指在某电路中，断路器及两侧刀开关均在分闸位置，连接该设备的各侧均有明显断开点或可判断的断开点，且在断开点内该设备的各侧均无安全措施，如图1-1c所示。对于小车式断路器指断路器断开，拉至“柜外”位置（脱离柜体以外），即为冷备用状态。

断路器在冷备用状态时不用断开机构储能电源；母线冷备用时应包括该母线电压互感器同时处冷备用；电压互感器和站用变冷备用状态应为拉开高、低压侧隔离开关（或断开断路器），取下低压熔断器；线路电压互感器在断路器处冷备用时，可以不拉开高压侧隔离开关。没有隔离开关的线路电压互感器的状态（指运行、热备用、冷备用、检修）与线路的状态一致。

（4）检修状态

检修状态指连接该设备的各侧在有明显断开点或可判断的断开点的前提下，且该设备已按工作需要在断开点内装设了接地线（或合上了接地开关）的状态，如图1-1d所示。或该设备与系统彻底隔离，与断开点设备没有物理连接的状态。在该状态下设备的控制、合闸及信号电源等均应退出。

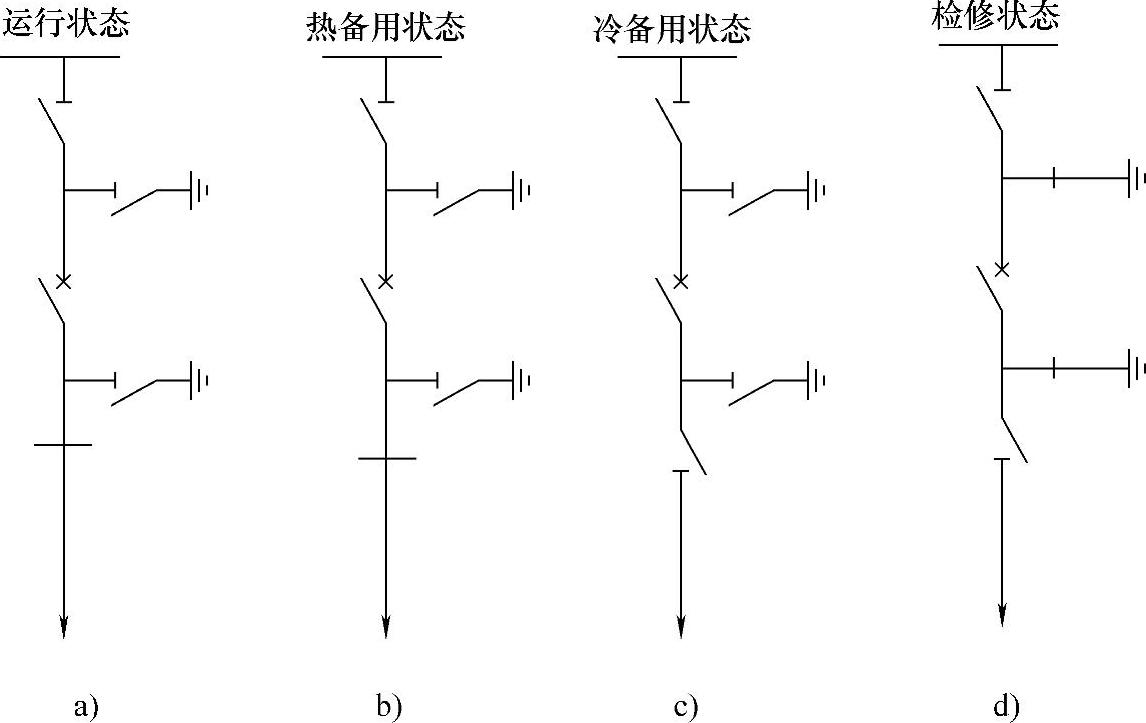

图1-1 电气设备状态(www.daowen.com)

小车式断路器指断路器断开，拉至“柜外”位置（脱离柜体以外），二次插头取下，操作、合闸电源断开即为检修状态。

2.设备运行及检修状态

（1）设备运行状态

按设备运行的工况分为：

1）正常运行：设备在规定的外部环境（额定电压、环境温度、冷却条件等）下，保证连续正常地达到额定工作能力的状态。

2）异常运行：设备在指定的外部条件下，部分或全部失去额定工作能力的状态。

3）事故状态：已经造成设备部分损坏、引起系统运行异常、中止了对用户供电的状态。简单地说是指由于电力系统设备故障或工作人员失误影响电能供应数量或质量并超过规定范围的事件。

（2）设备检修状态

1）断路器检修状态是指断路器处于冷备用后，操作、合闸电源断开，按工作需要在断路器两侧合上了接地开关（或装设了接地线）。

2）线路检修状态是指断路器处于冷备用后（小车断路器应拉至“柜外”位置，脱离柜体以外），线路出线侧按工作需要合上了接地开关（或装设了接地线）。

3）主变检修状态是指主变各侧断路器处冷备用后，主变各侧按工作需要装设了接地线（或合上了接地开关）。

4）母线检修状态是指母线冷备用后，在该母线上按工作需要合上了接地开关（或装设了接地开关）。

5）隔离开关检修状态是指隔离开关冷备用后（指连接该设备的各侧均有明显断开点或可判断的断开点），在该隔离开关两侧按工作需要合上了接地开关（或装设了接地线）。

6）其他电气设备检修状态是指连接该所需检修的设备，断路器处冷备用后，虽未对设备做安全措施，但有设备停电检修的申请书或办理了设备检修的一种工作票，即一次设备不具备投入运行的条件。
