电力拖动系统安装训练优化方案

识读电力拖动系统的控制线路设计图,并确认所有的安装细节后,准备好安装工具和设备,开始对电力拖动系统进行安装。这里将安装操作分为敷设线缆、安装电动机、安装控制箱和安装连接控制部件四个部分,分别进行介绍。

1.敷设线缆

首先对电动机与控制箱之间的线缆以及控制箱的供电线缆进行敷设,为确保供电设备的安全性(包含防水、防尘),需对线路采取严格的防护措施,三相380V供电引线应穿入金属管进行敷设。图12-29所示为电动机、控制箱的线缆敷设连接。

2.安装电动机及拖动设备

(1)制作机座

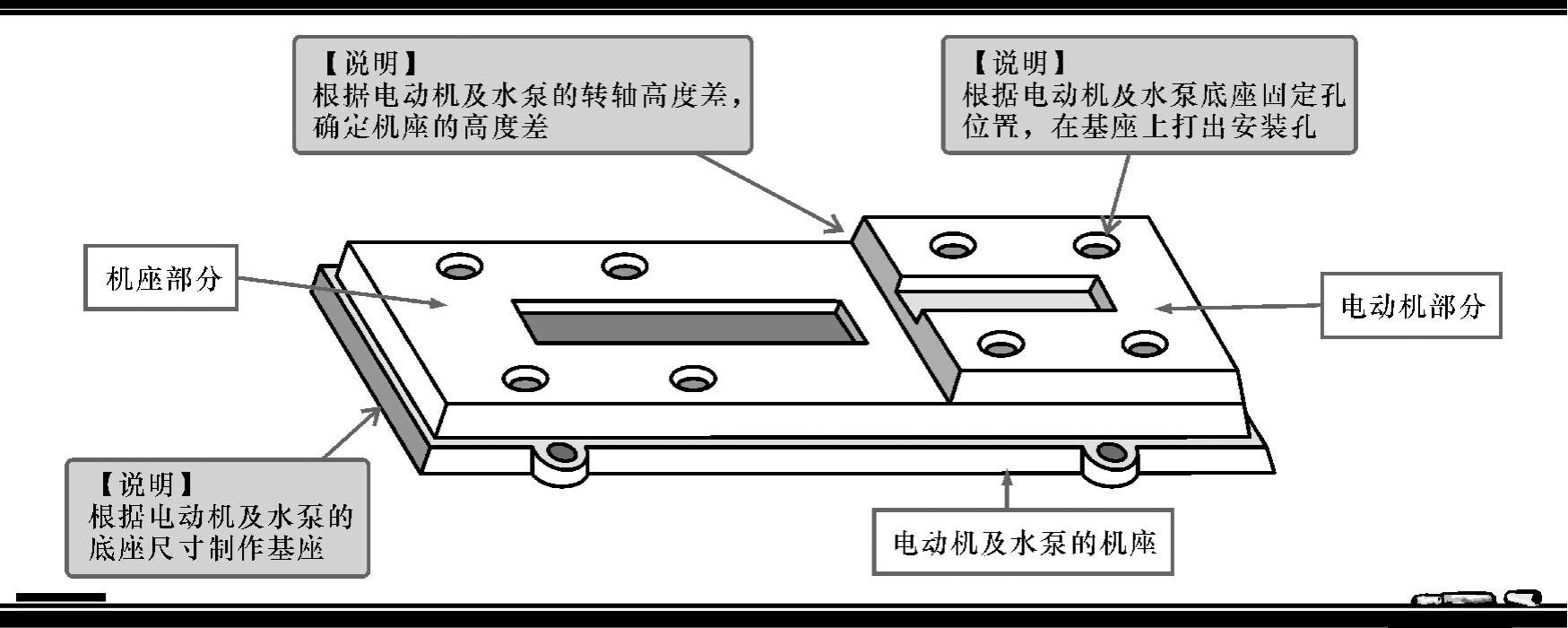

电动机和水泵通常安装在一个机座上,由于电动机和水泵转轴的高度不同,因此机座上电动机的部分要比水泵高(具体尺寸参考电动机和水泵转轴的高度差),并且要根据电动机和水泵底座固定孔的位置尺寸,在机座上打出安装孔,如图12-30所示。

(2)安装电动机

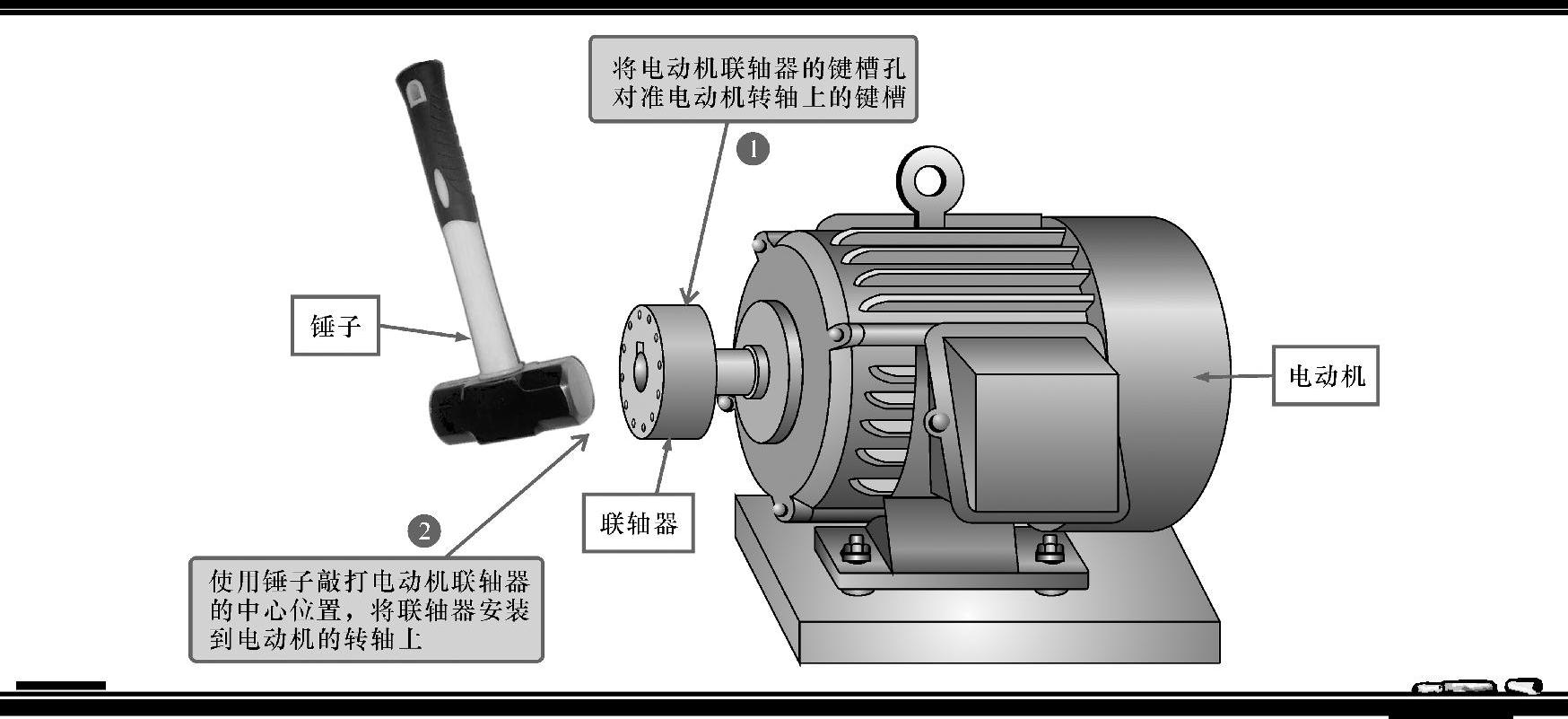

制作好机座后,先使用锤子联轴器分别安装到电动机转轴和水泵转轴上,如图12-31所示。


图12-29 线缆的敷设


图12-30 制作机座


图12-31 联轴器的安装方法

【注意】

敲打位置不对或敲打时用力过猛,会损伤转轴并且会导致联轴器与转轴歪斜。大型电动机直接用锤子很难将联轴器装到电动机上,安装时可以先将联轴器加热,采用油煮、喷灯等方法加热,使其膨胀后快速套在转轴上,再借助锤子敲打安装。

然后使用吊装设备将电动机和水泵吊起,放到机座上,如图12-32所示,对齐安装孔,拧入固定螺栓,使电动机与水泵固定到机座上。


图12-32 安装固定电动机和水泵

(3)制作基础平台

电动机和水泵不能直接放置于地面上,应安装固定在水泥基础平台上。图12-33所示为水泥基础平台的尺寸。基础平台高出地面100~150mm,长、宽尺寸要比电动机和安装设备的机座多100~150mm,基坑深度一般为地脚螺栓长度的1.5~2倍,以保证地脚螺栓有足够的抗震强度。

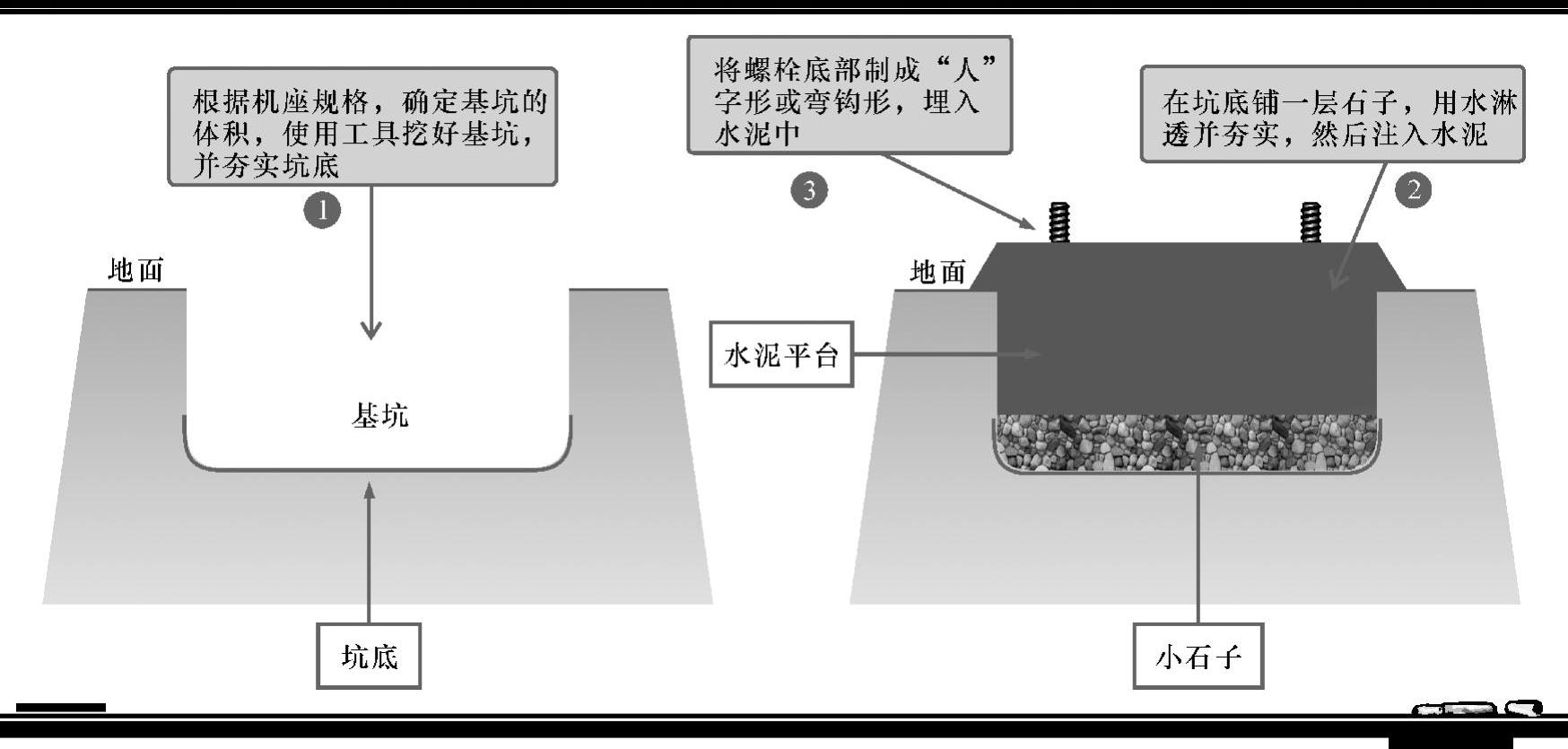

确定安装位置后,制作水泥基础平台,如图12-34所示。根据安装机座的长宽大小,在指定位置开始挖掘基坑,挖到足够深度后,使用工具夯实坑底,然后在坑底铺一层石子,用水淋透并夯实,再注入水泥,同时将地脚螺栓迈入水泥中。根据机座的安装孔位置尺寸,调整好地脚螺栓的位置,并将露出地表的水泥座部分砌成梯形。

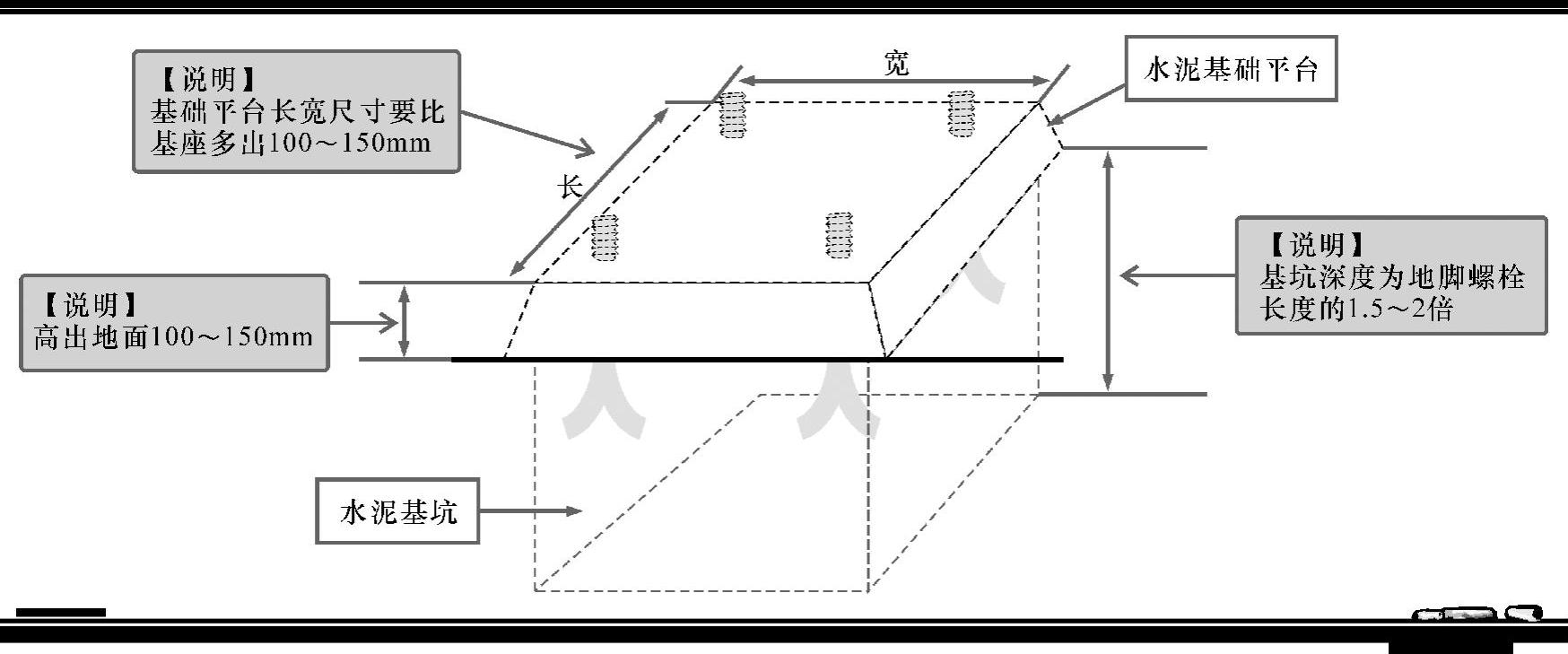

图12-33 水泥基础平台的尺寸


图12-34 挖基坑制作基础平台

(4)固定机座

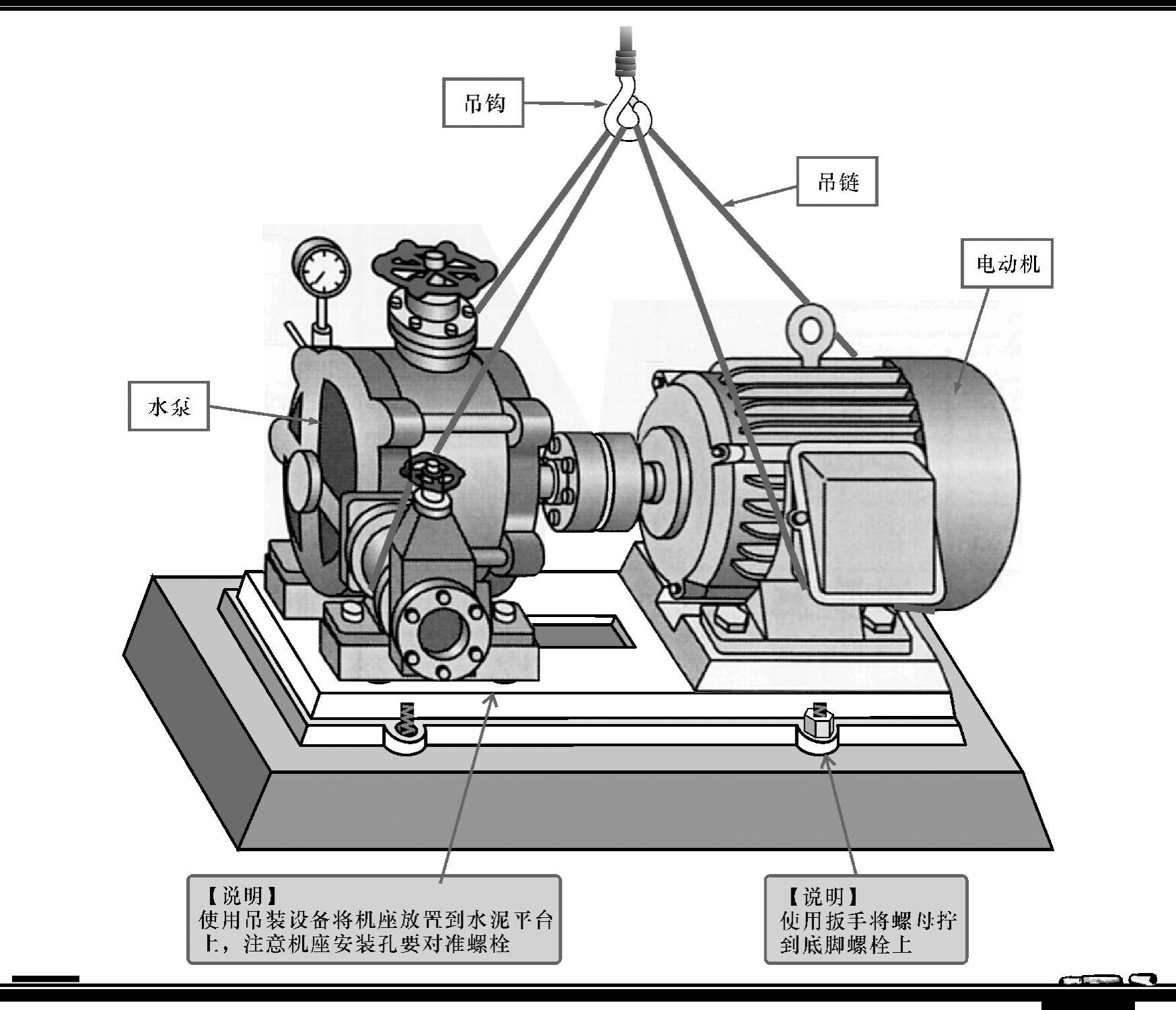

再次使用吊装设备,将电动机、水泵连同机座一起放置到水泥平台上,注意机座安装孔要对齐螺栓,如图12-35所示。放置好机座后,使用扳手螺母拧到螺栓上,使机座固定到水泥平台上。

(5)调整联轴器

联轴器是由两个法兰盘构成的,一个法兰盘与电动机转轴固定,另一个法兰盘与水泵转轴固定,将电动机转轴与水泵转轴的轴线位于一条直线后,再将两个法兰盘用螺栓固定为一体进行动力的传动。图12-36为联轴器的连接方法示意图

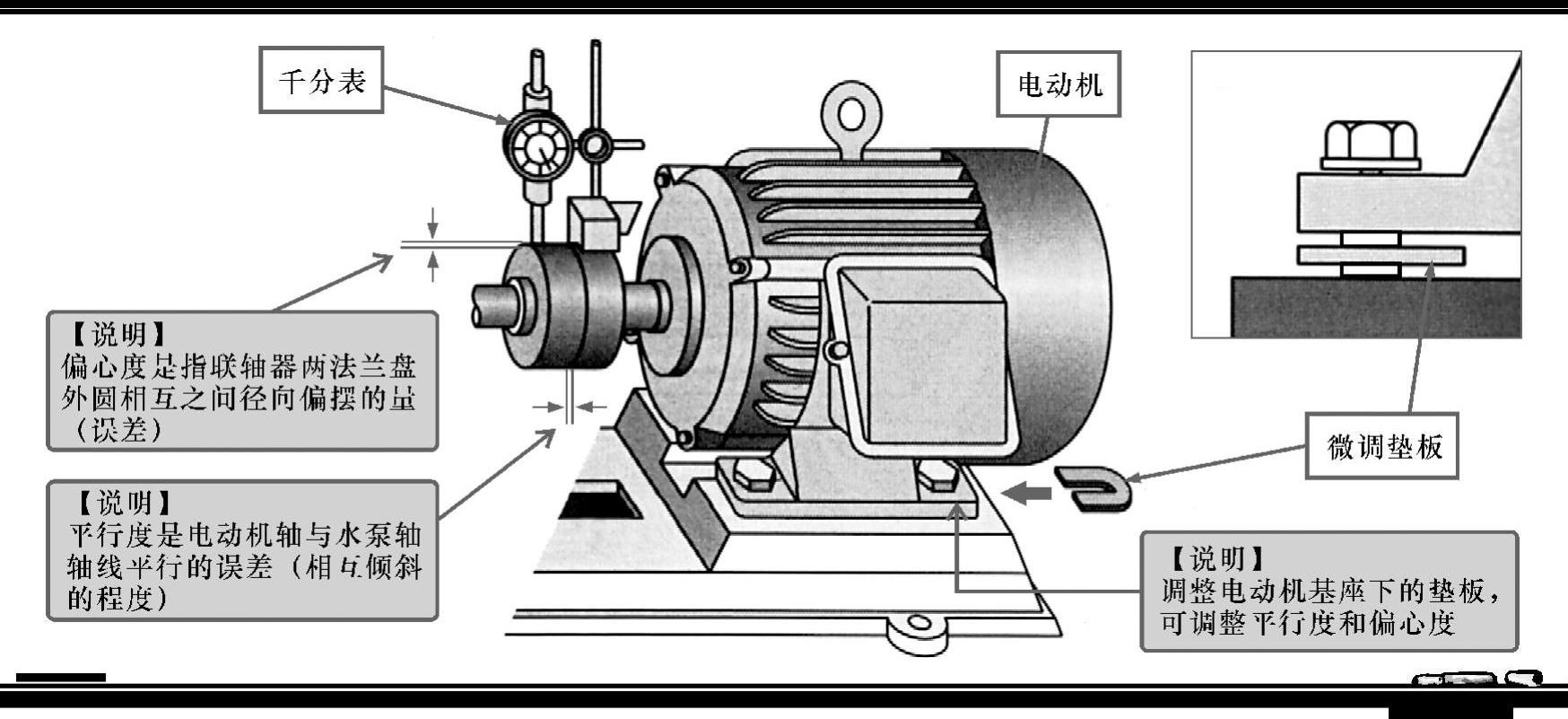

联轴器是连接电动机和水泵轴的机械部件,借此传递动力。在这种结构中,必须要求电动机的轴与水泵的轴保持同心同轴。如果偏心过大会对电动机或水泵机构成较大损害,并会引起机械振动。因此在安装联轴器时必须调整电动机的位置使偏心度和平行度符合设计要求。图12-37为联轴器的连接和调整示意图。


图12-35 固定机座

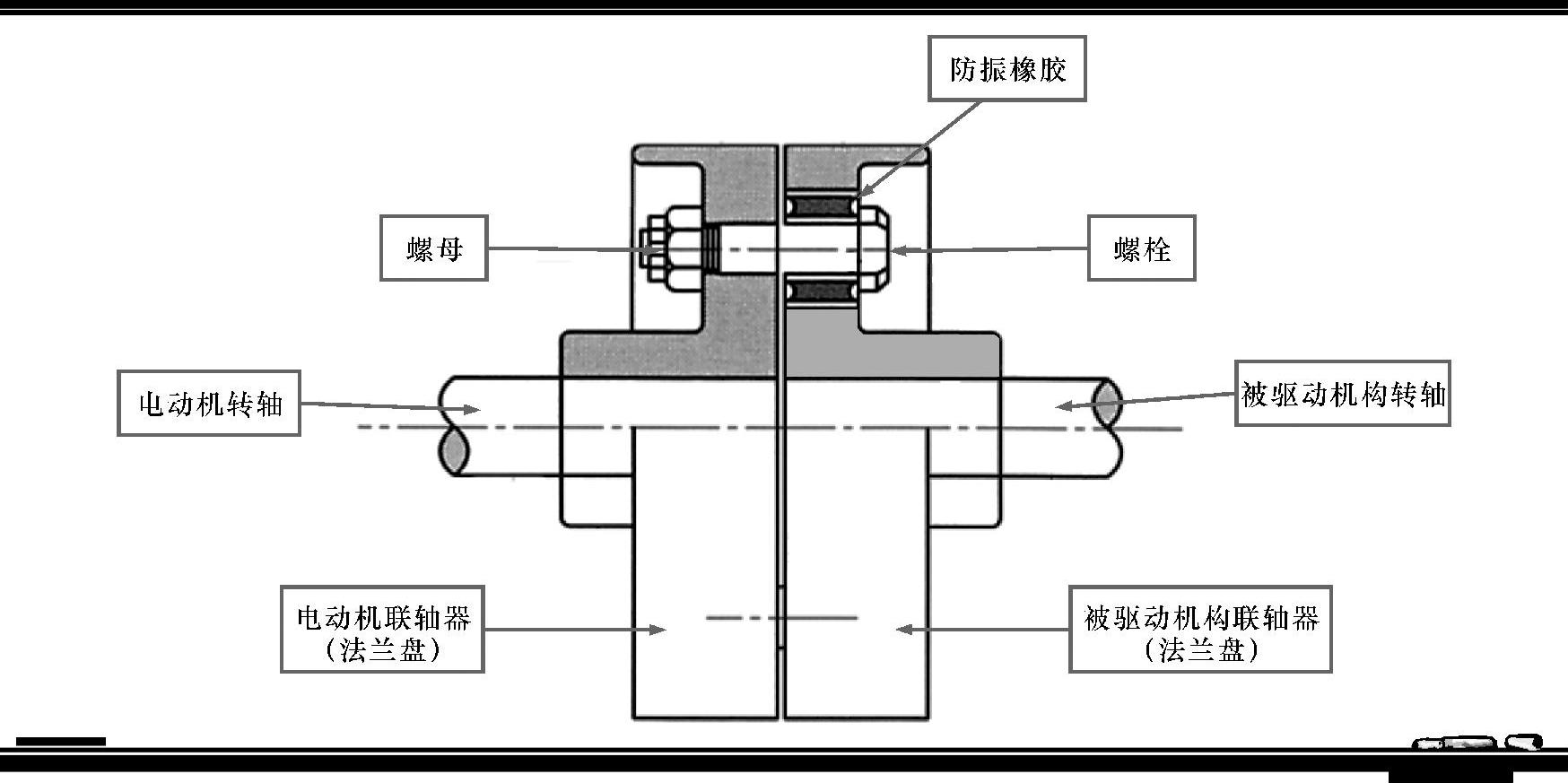

图12-36 联轴器的连接方法示意图


图12-37 联轴器的连接和调整示意图

提问

千分表在电动机联轴器安装过程中起什么作用呢?

回答

千分表是通过齿轮杠杆将直线运动产生的位移转换成指针的旋转运动,然后在表盘上显示测量数值的测量仪器。图12-38所示是千分表的实物外形。在电动机联轴器安装过程中千分表主要用于测量电动机与被驱动机构联轴器的偏心与平行度,以确保安装连接的电动机的轴与被驱动机构的轴保持同心同轴。

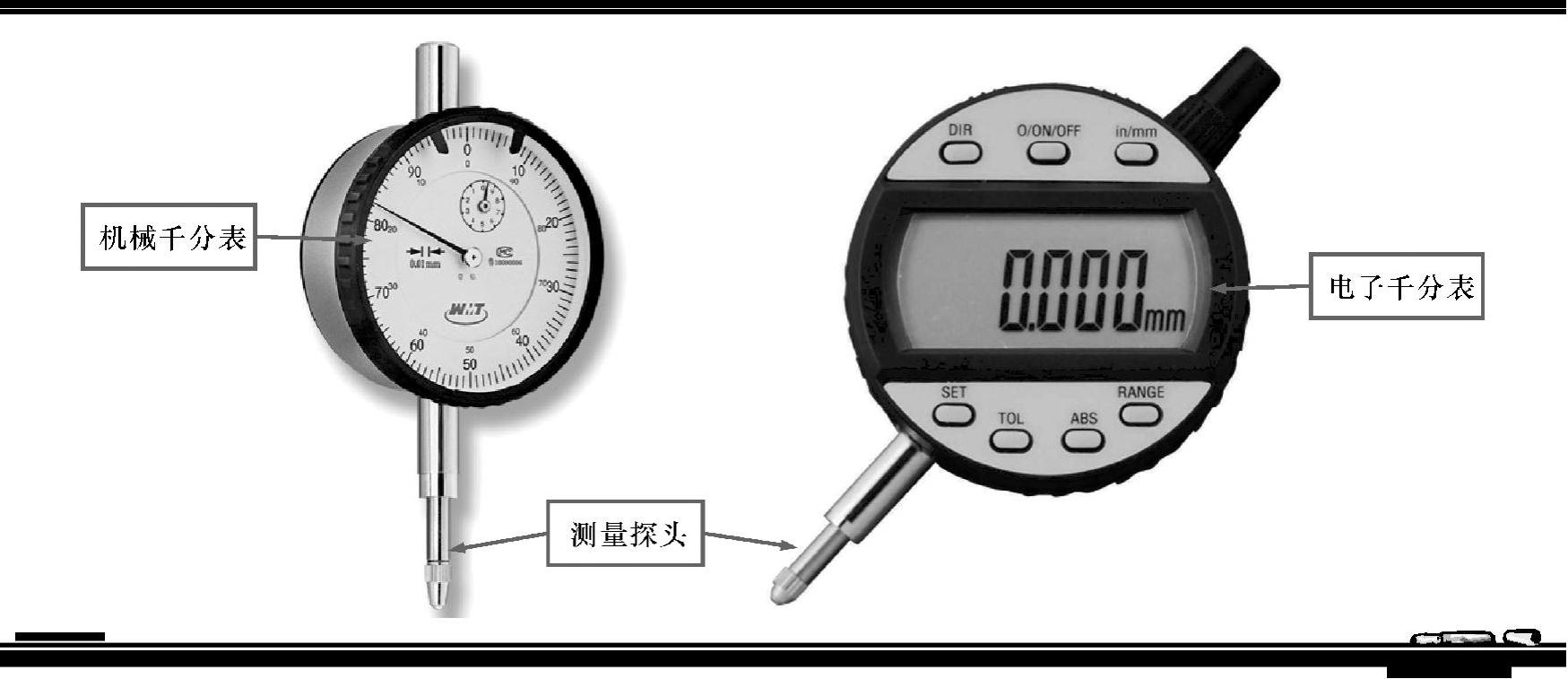

图12-38 千分表的实物外形

①偏心误差的调整。将电动机与水泵安装好后,在两个法兰盘中先插入一个螺栓,然后将千分表支架固定在任意一个法兰盘上,例如将千分表支架固定在B法兰盘上测量A法兰盘外圆在转动一周时的跳动量(误差值),同时对电动机的安装垫板进行微调使误差在允许的范围内,注意偏度为千分表读数的1/2。图12-39所示为偏心误差的调整方法。

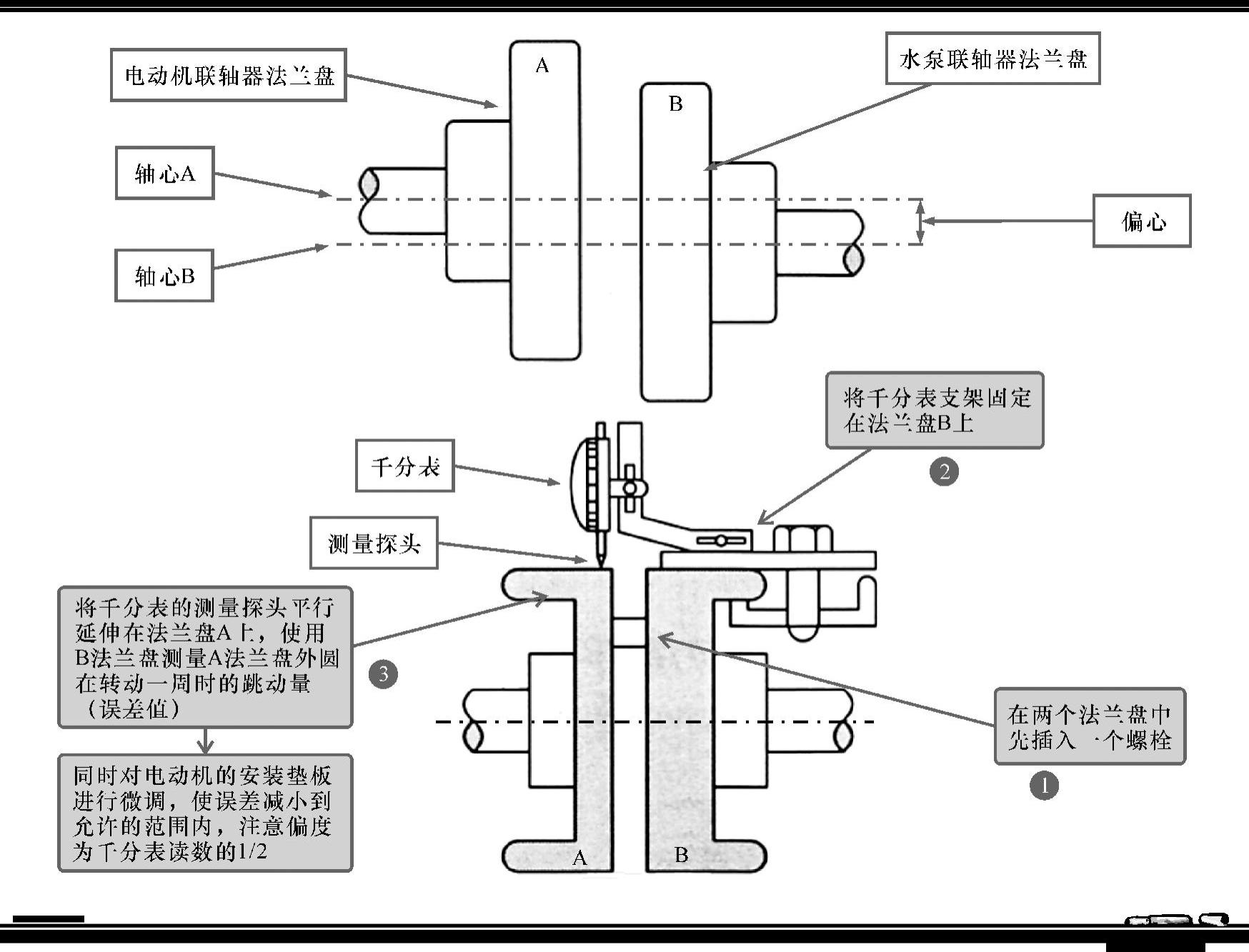

图12-39 偏心误差的调整方法

②平行度误差的调整。平行度是指测量两法兰盘端面相互之间的偏摆量,即平行度为千分表读数的1/2。如果偏差较大,则需通过调整电动机的倾斜度(调垫板)和水平方位使两轴平行。图12-40所示为平行度误差的精密调整方法。

如两法兰盘的偏心度和平行度的误差在允许范围内,将两法兰盘之间的固定螺栓的螺母拧紧,完成联轴器的连接与调整。(www.daowen.com)

【注意】

若在安装联轴器的过程中没有千分表等精密测量工具,则可通过量规和测量板对两法兰盘的偏心度和平行度进行简易的调整,使其符合联轴器的安装要求。

(6)供电线缆的连接

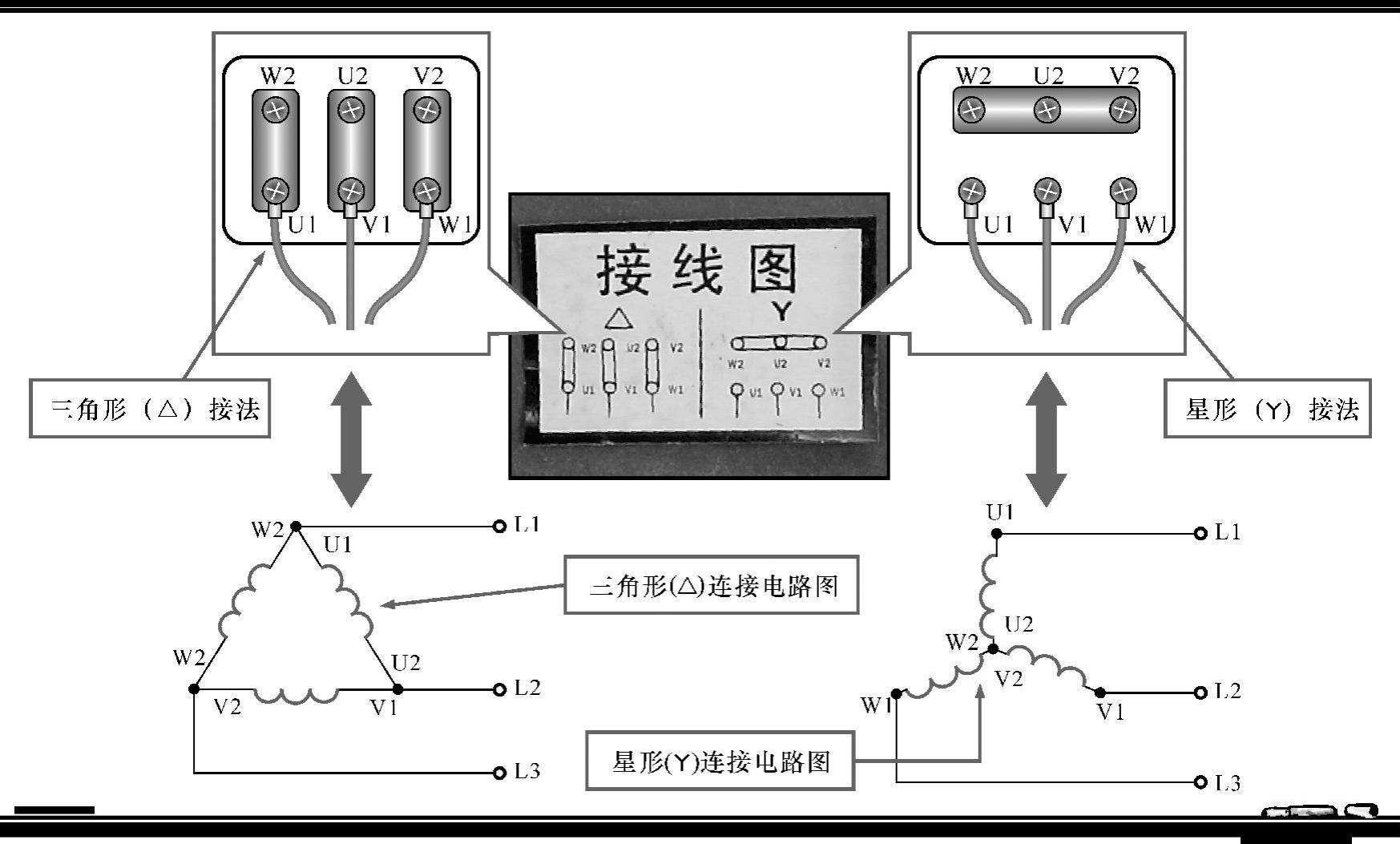

将电动机固定好以后,就需要将供电线缆的三跟相线连接到三相异步电动机的接线柱上。普通电动机一般将三相端子共六根导线引出到接线盒内。电动机的接线方法一般有两种,星形(978-7-111-45111-2-Chapter12-40.jpg)和三角形(△)接法。如图12-41所示,将三相异步电动机的接线盖打开,在接线盖内测标有该电动机的接线方式。

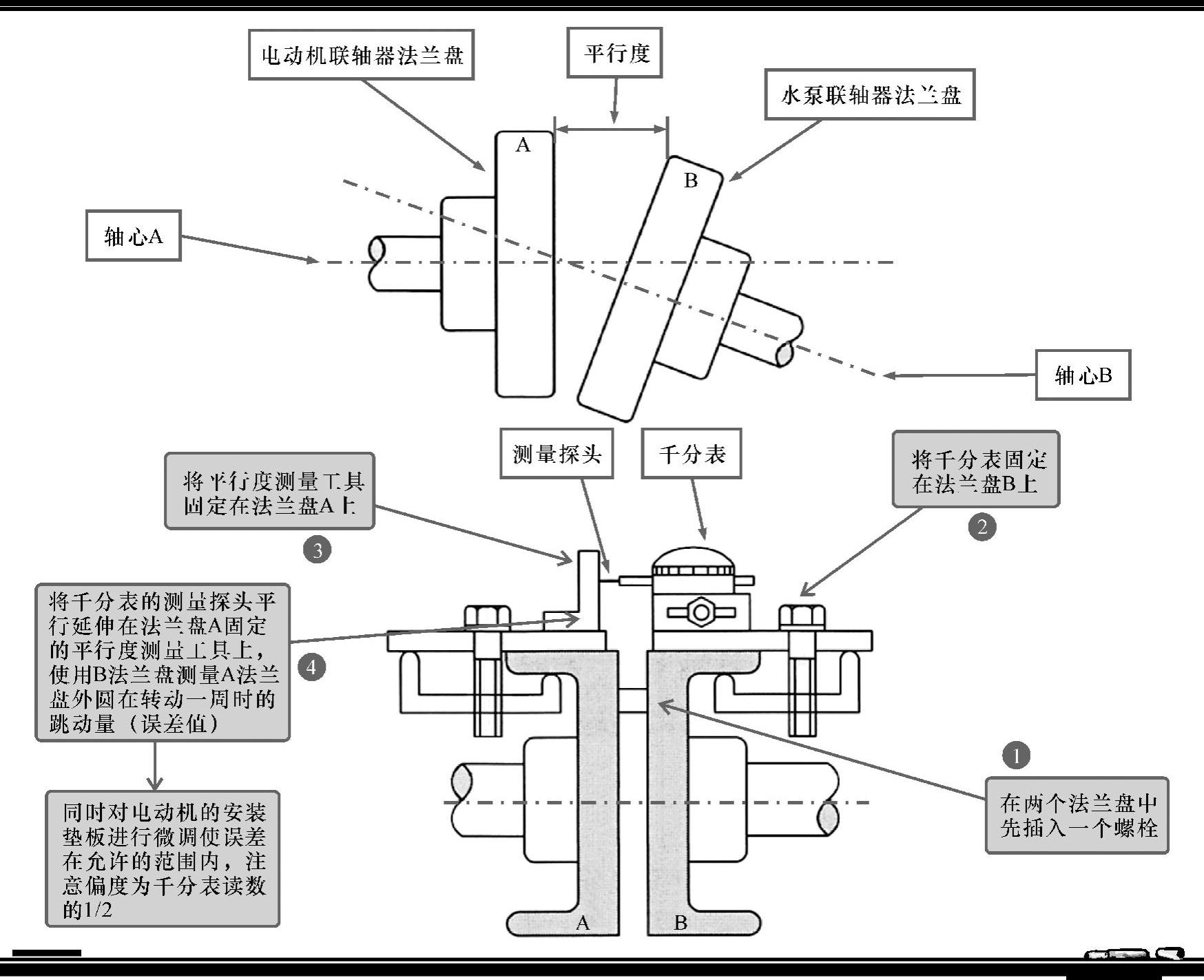

图12-40 平行度误差的精密调整方法


图12-41 电动机的接线方式

【资料】

我国小型电动机的有关标准中规定,3kW以下的单相电动机,其接线方式为三角形(△)接法,而三相电动机,其接线方式为星形(978-7-111-45111-2-Chapter12-43.jpg)接法;3kW以上的电动机所接电压为380V时,接线方式为三角形(△)接法。

①拆下接线盖。使用螺丝刀将电动机接线盖上的四颗固定螺钉拧下,然后取下接线盒盖,如图12-42所示。取下接线盒盖,可以看到内部的接线柱。

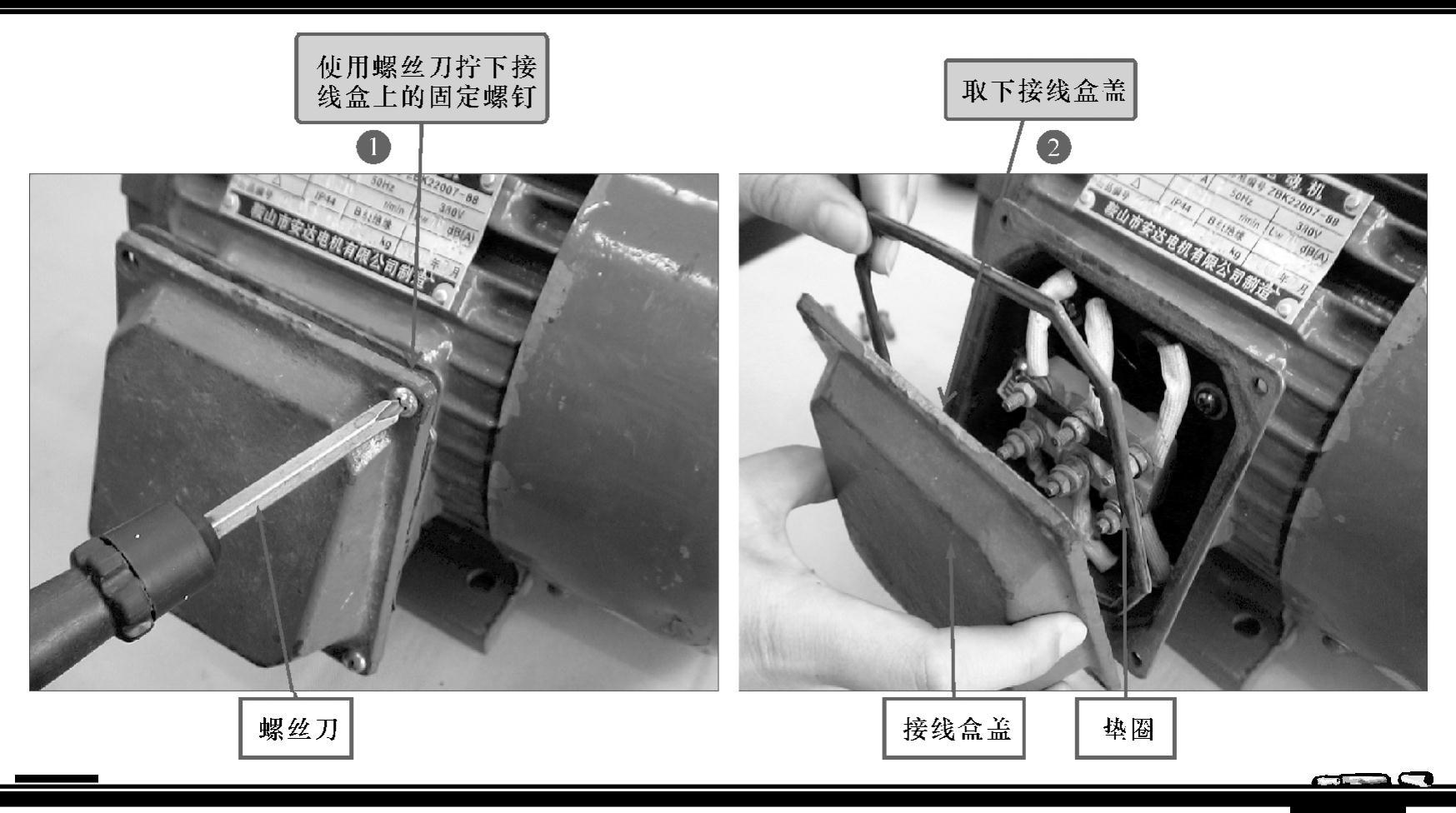

图12-42 拆下接线盖

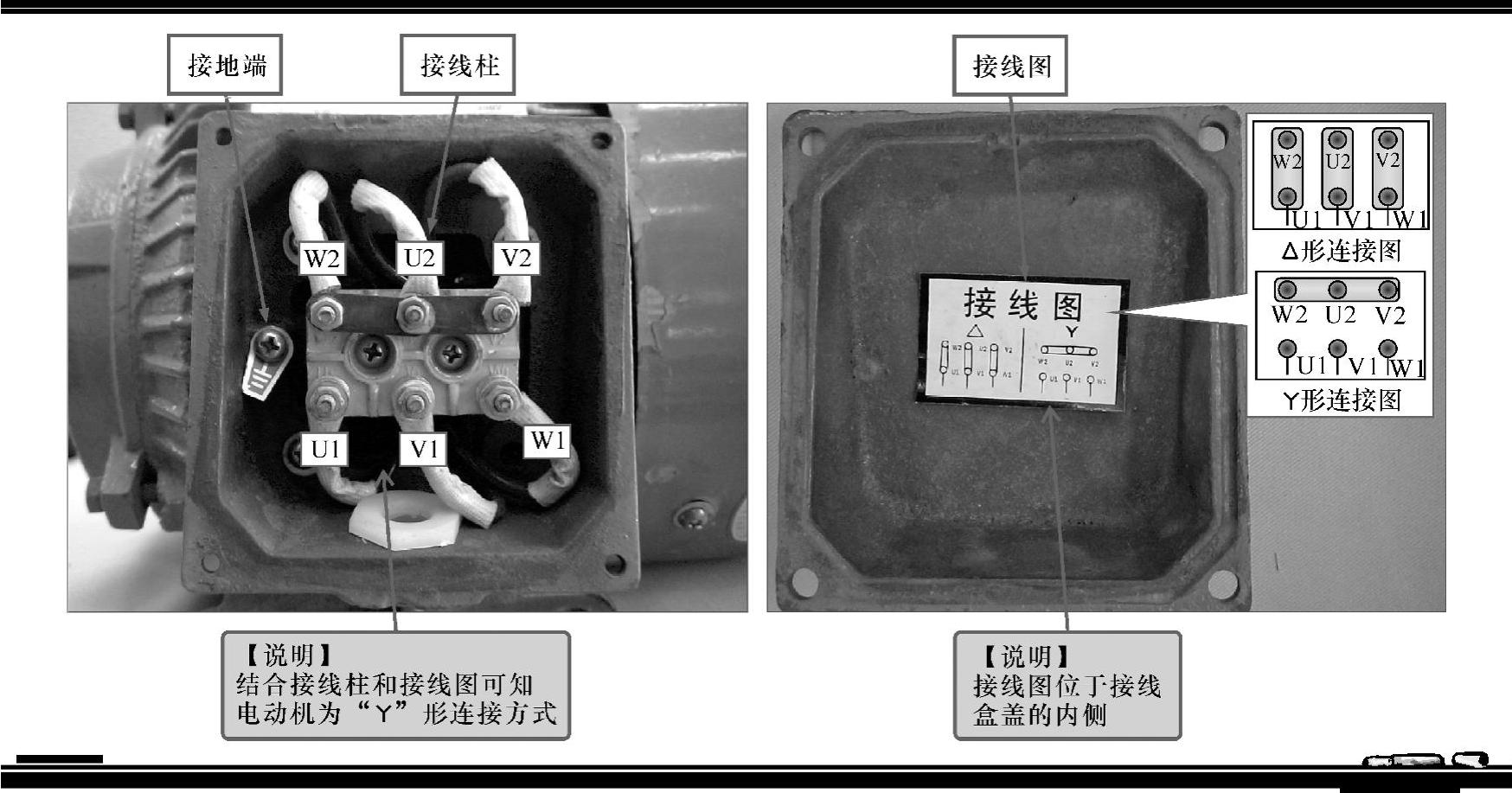

②查看连接方式。取下三相异步电动机接线盒盖后,在盖的内侧可找到接线图,对照电动机接线柱可知该电动机采用的是星形(978-7-111-45111-2-Chapter12-45.jpg)接线方式,如图12-43所示。


图12-43 查看连接方式

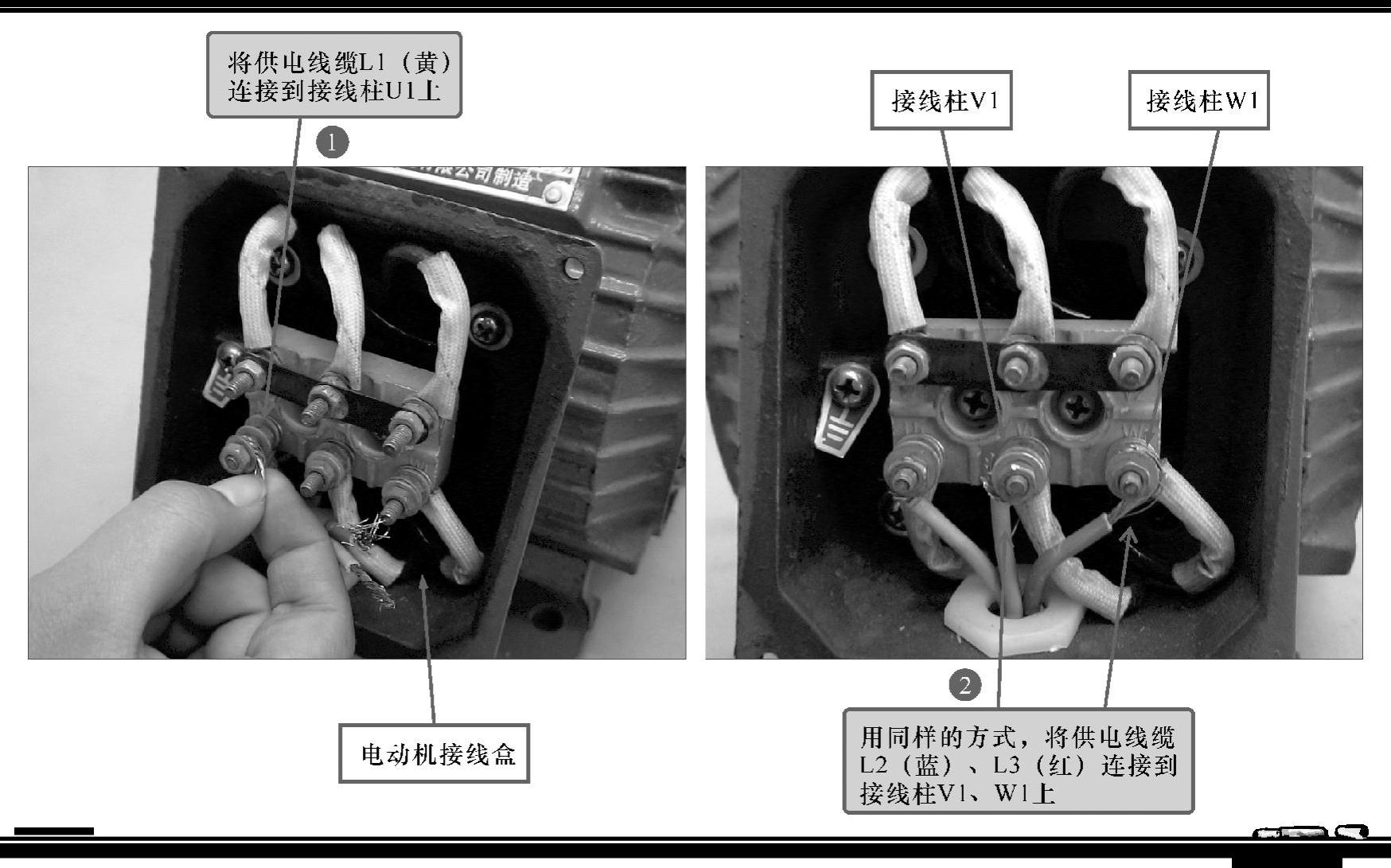

③连接线缆。根据星形(978-7-111-45111-2-Chapter12-47.jpg)接线方式,将三根相线(L1、L2、L3)分别与接线柱(U1、V1、W1)进行连接,如图12-44所示。将线缆内的铜芯缠绕在接线柱上,然后将紧固螺母拧紧。


图12-44 连接线缆

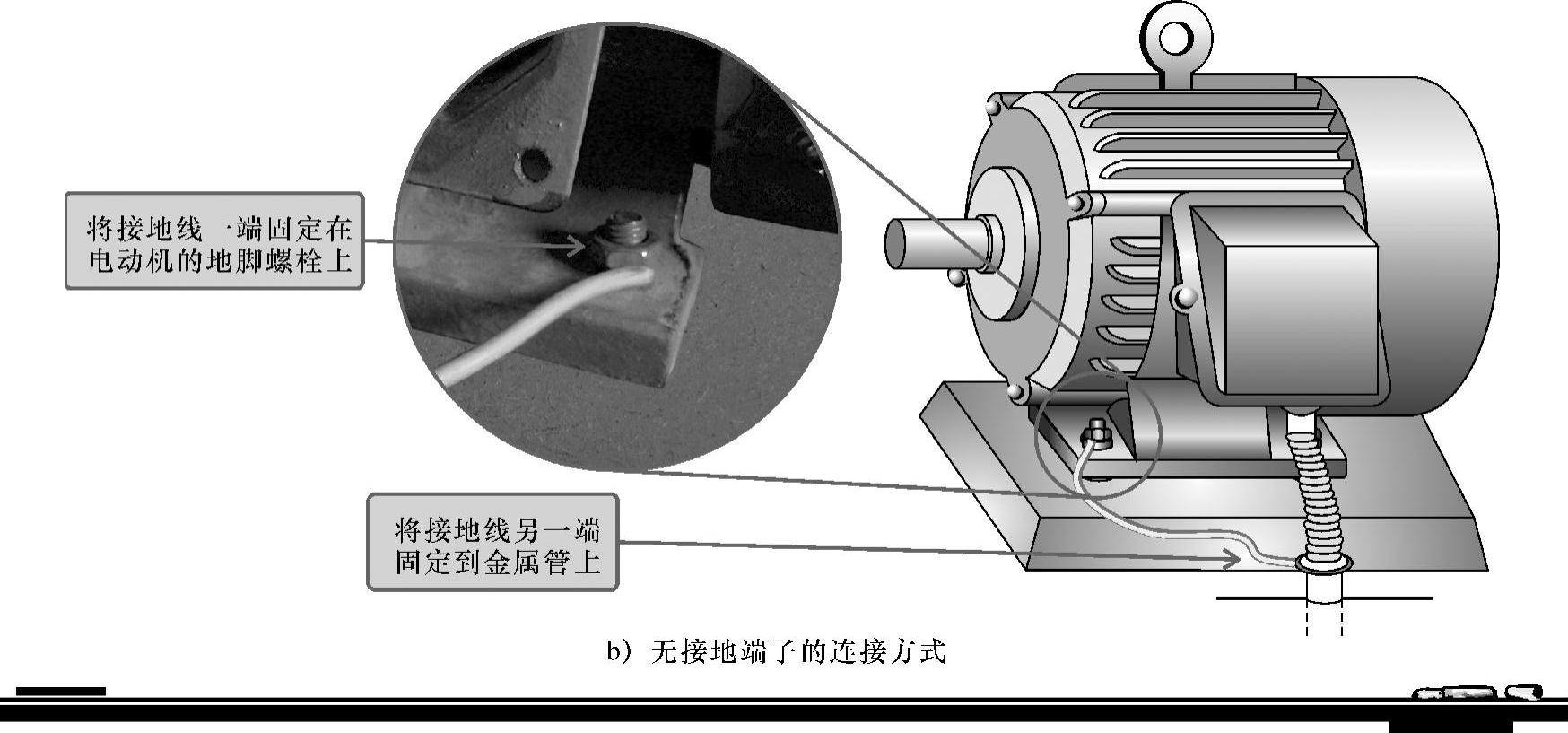

供电线缆连接好后,一定不要忘记在电动机接线盒内的接地端或外壳上,连接导电良好的接地线,如图12-45所示。若没有连接接地线,在电动机运行时,可能会由于电动机外壳带电引发触电事故。

3.安装控制箱

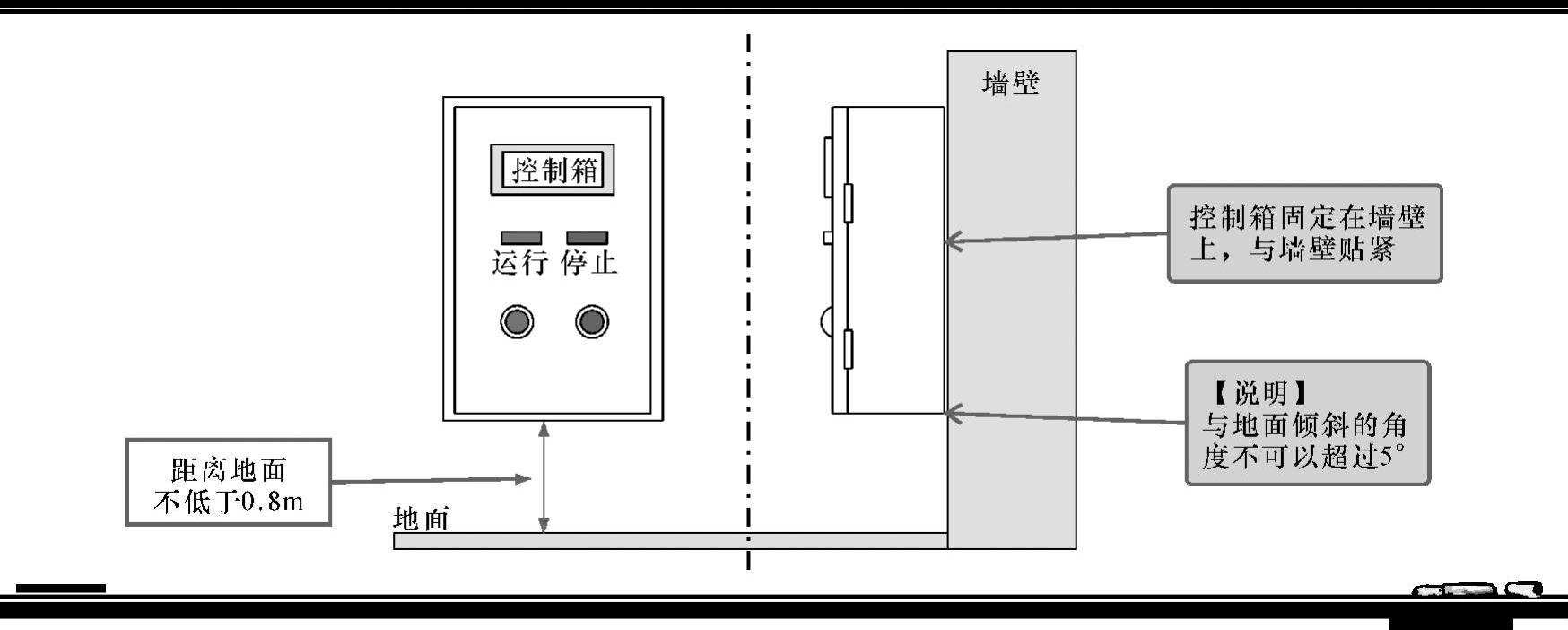

将电动机安装好后,接下来需要对控制箱进行安装固定。如图12-46所示,在规划好的位置,将控制箱固定在墙面上,确保控制箱与地面保持水平,若是由于环境不能与地面保持水平时,其倾斜度也不可以超过5°,并且要做好防水的措施。

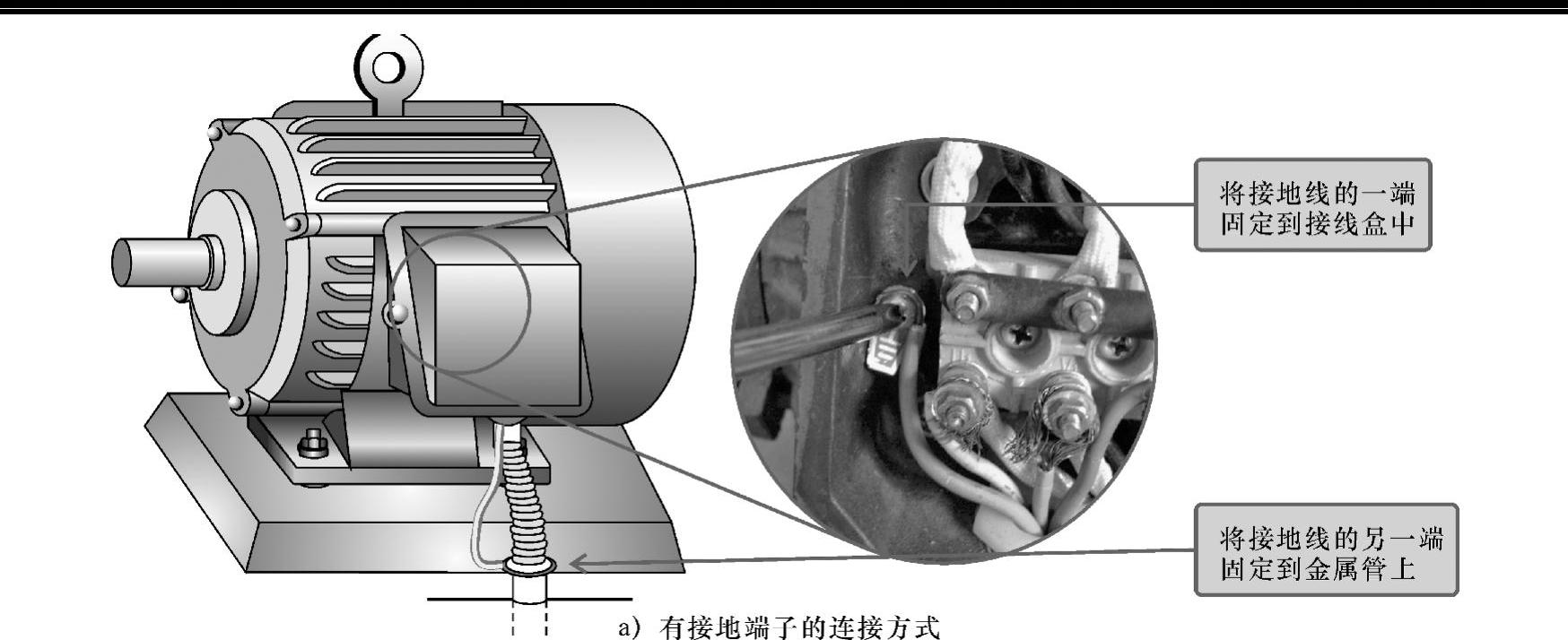

图12-45 连接接地线


图12-45 连接接地线(续)


图12-46 控制箱的安装

4.安装连接控制部件

(1)控制部件的安装

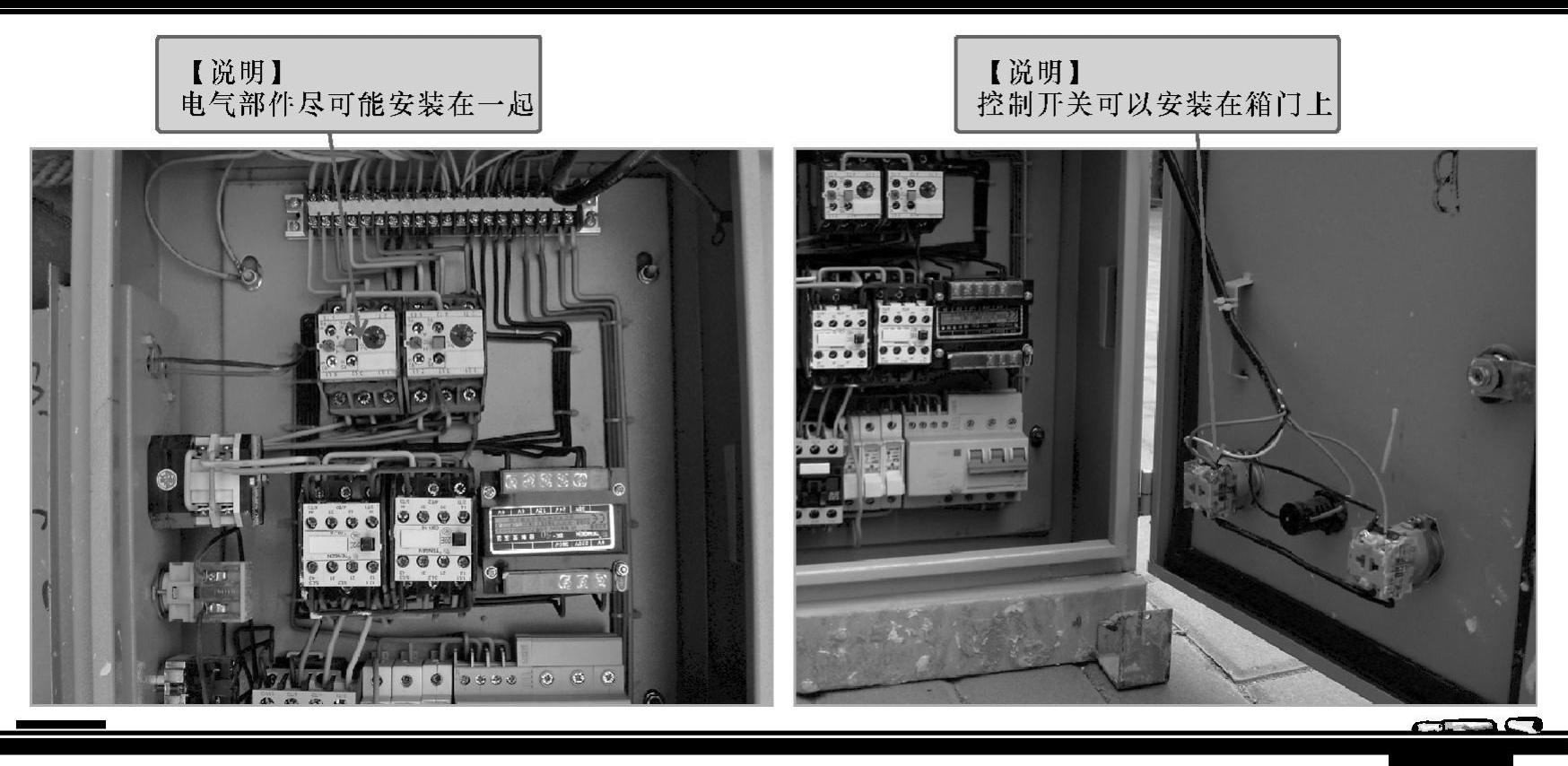

在对控制部件进行安装布局时,应根据控制流程排序,并遵循排列整齐、美观的原则,进行可靠的安装。那些必须安装在特定位置上的器件,必须安装在指定的位置上。例如手动控制开关(按钮)、指示灯和测量器件等,可以安装在控制箱的门上,方便进行操作和观察,如图12-47所示。

【注意】

对于发热的电气部件进行布局时,应考虑散热效果以及对其他器件的影响,必要时还可以进行隔离或是采用风冷措施。

(2)控制部件之间的连接

在对控制部件进行连接时,导线应平直、整齐,连接方式合理。所有导线从一个端子到另一个端子进行连接时,应是连续的,中间不可以出现有接头的现象,并且所有的导线连接必须牢固,不能松动。

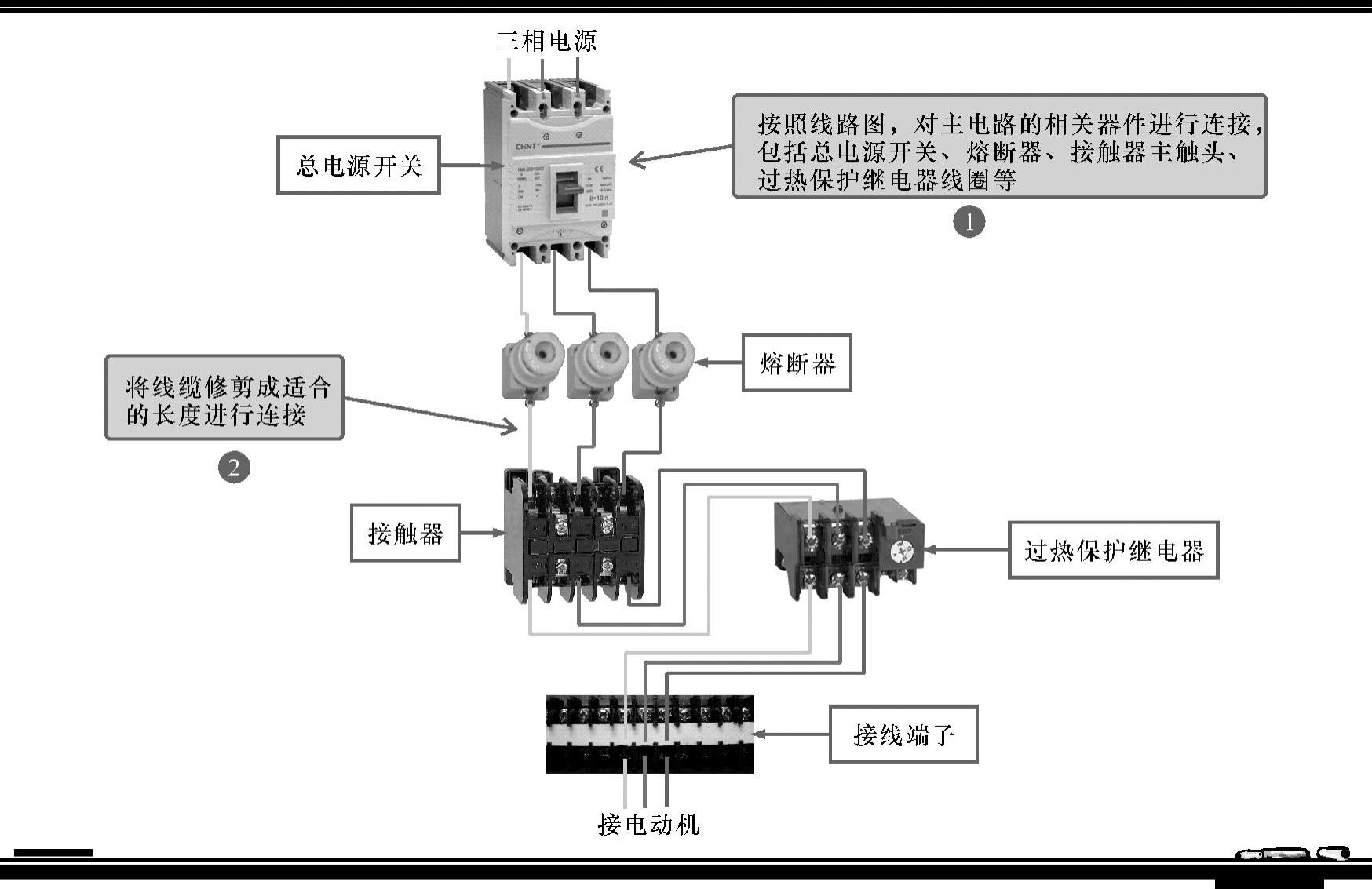

①供电线路的连接。在连接控制部件时,可以先对主电路中的控制部件进行连接。连接时,应尽可能减少直线通道的使用。如图12-48所示,安装时应严格按照控制线路图进行连接操作,且应根据不同电气部件的连接要求选用适当规格型号的导线进行连接。


图12-47 控制部件安装布局的原则


图12-48 控制线路中主线路的连接

②控制线路的连接。将主线路连接完成后,接下来需要对控制部分进行接线操作,如图12-49所示。连接时要严格参照线路图,不要将线缆接错,以免控制功能失常。

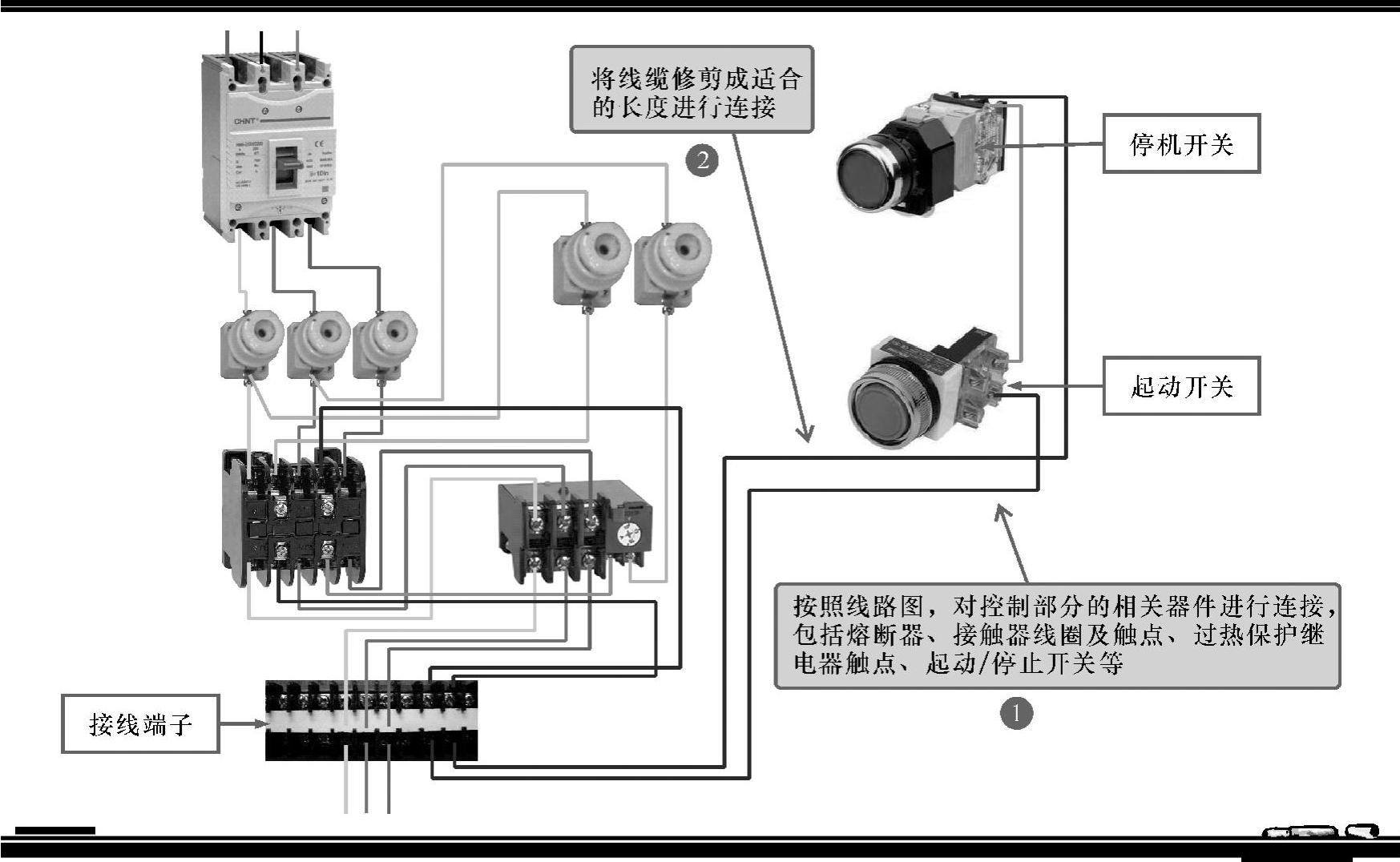

图12-49 控制线路的连接

【资料】

在连接控制箱内的电气部件时,还应遵循以下原则:

①若控制箱内电气部件之间的连接,采用的是线槽配线时,线槽内的连接导线不应超过线槽容积的70%,以便安装与维修;②一个接线端子上连接导线的数量不得超过两根;③对于较为复杂的线路,可以在连接导线的两端安装套管,并对其进行编码,方便日后的维护或是调整。
