供配电系统安装完毕后，就需要对系统的安装质量进行检验，检验合格才能交付使用。通常对楼宇配电系统统进行验收，要仔细检查每一条供电支路是否能够正常工作，设备安装是否良好，运行参数是否异常等。图11-52所示为楼宇配电系统的基本检修流程。

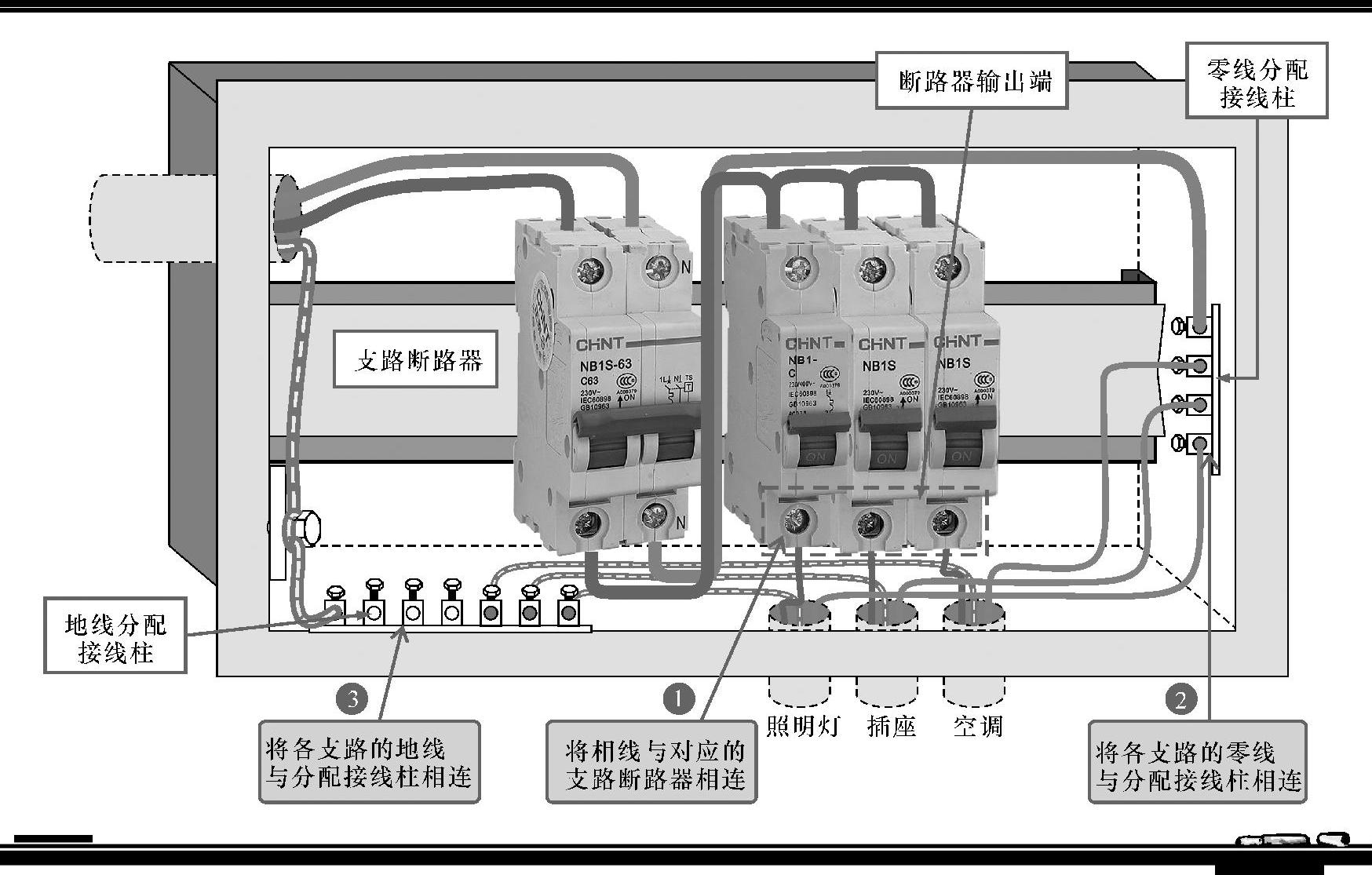

图11-51 支路线路的连接

图11-52 楼宇配电系统的基本检修流程

图11-53为已安装好的楼宇配电系统线路图。根据线路图，依照检修流程，先对各支路的工作情况进行检查，确认支路正常供电的情况下，可使用钳形表检测总供电电流，确认系统供电是否正常；若有支路供电异常，应对该支路配电箱的电气部件及线缆进行检查；若所有支路供电全部异常，应对楼宇的总配电箱进行检查。

1.查看用电设备的工作情况

首先查看楼道照明灯、电梯以及室内照明设备是否能够正常工作，如图11-54所示。若发现用电设备不能工作（排除用电设备损坏的情况）就需要根据具体情况检查相应的线缆连接部位是否有问题，例如，只有照明灯不亮，说明照明灯的线缆连接有问题；若用电设备都不工作，就需要检查总配电箱的连接是否正常。

图11-53 已安装好的楼宇配电系统线路图

(www.daowen.com)

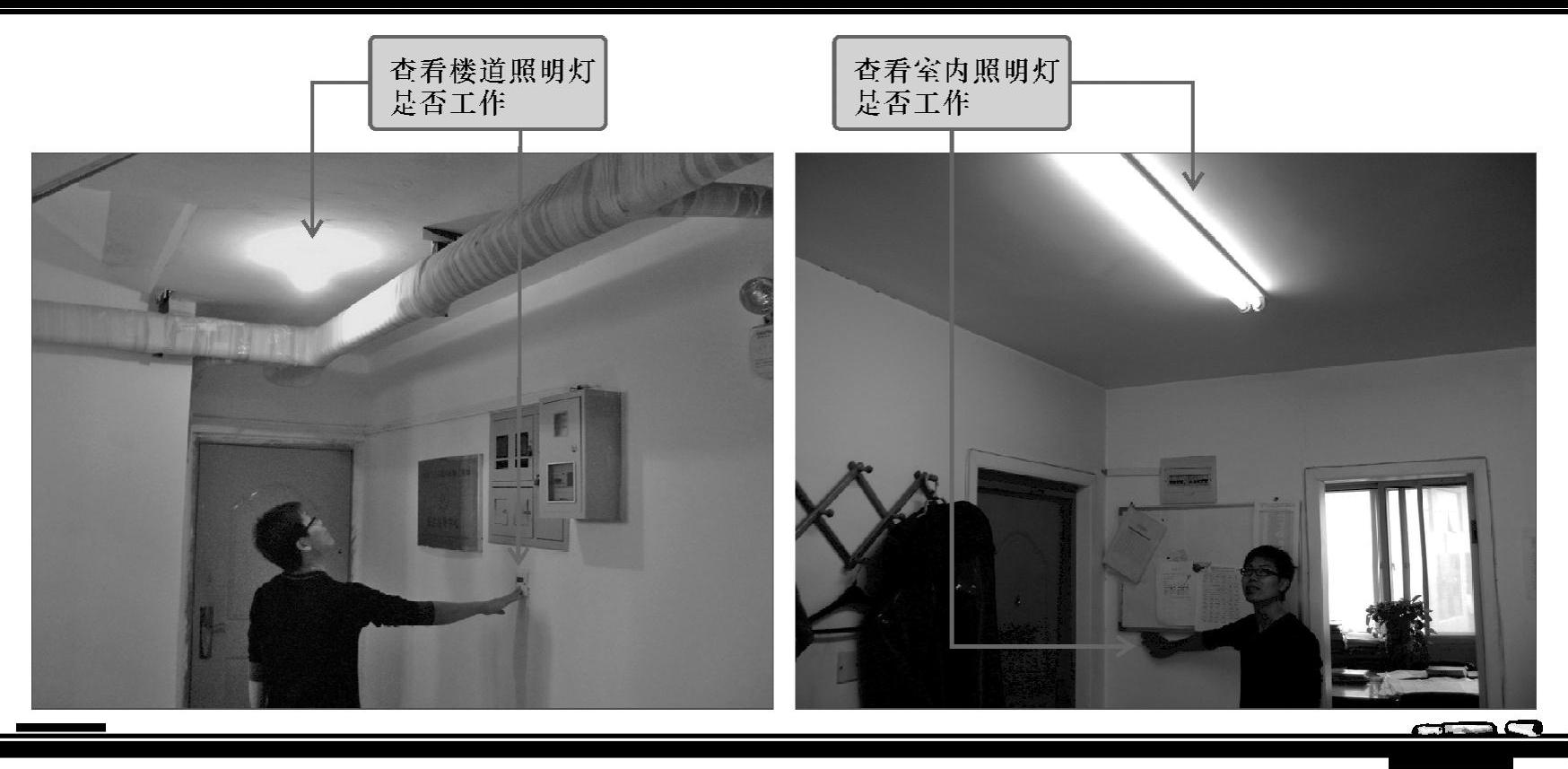

图11-54 查看用电设备的工作情况

2.检查线路的通断

使用电子试电笔对线路的通断进行检查，如图11-55所示，按下电子试电笔上的检测按键后，电子试电笔显示屏显示出“闪电”符号，说明线路中有电流通过，若屏幕无显示，说明线缆存在断路故障。

图11-55 检查线路的通断

3.检查输入输出的电流

使用钳形表检查各配电箱和配电盘中是否有电流通过，如图11-56所示，将钳形表的挡位调整至“AC 200A”挡，用钳头钳住配电箱中的单根相线，即可在钳形表上看到电流读数。以此为根据便可知道线缆是否有电流通过，通过电流是否在允许范围内。

图11-56 检查输入输出的电流
