供配电系统中包含有众多设备，不同的设备在系统中所起到的作用也不相同。下面我们就来认识一下供配电系统中的各种电气部件，了解不同部件的功能以及在图中标识的图形符号含义。

1.高压供配电系统中有哪些设备

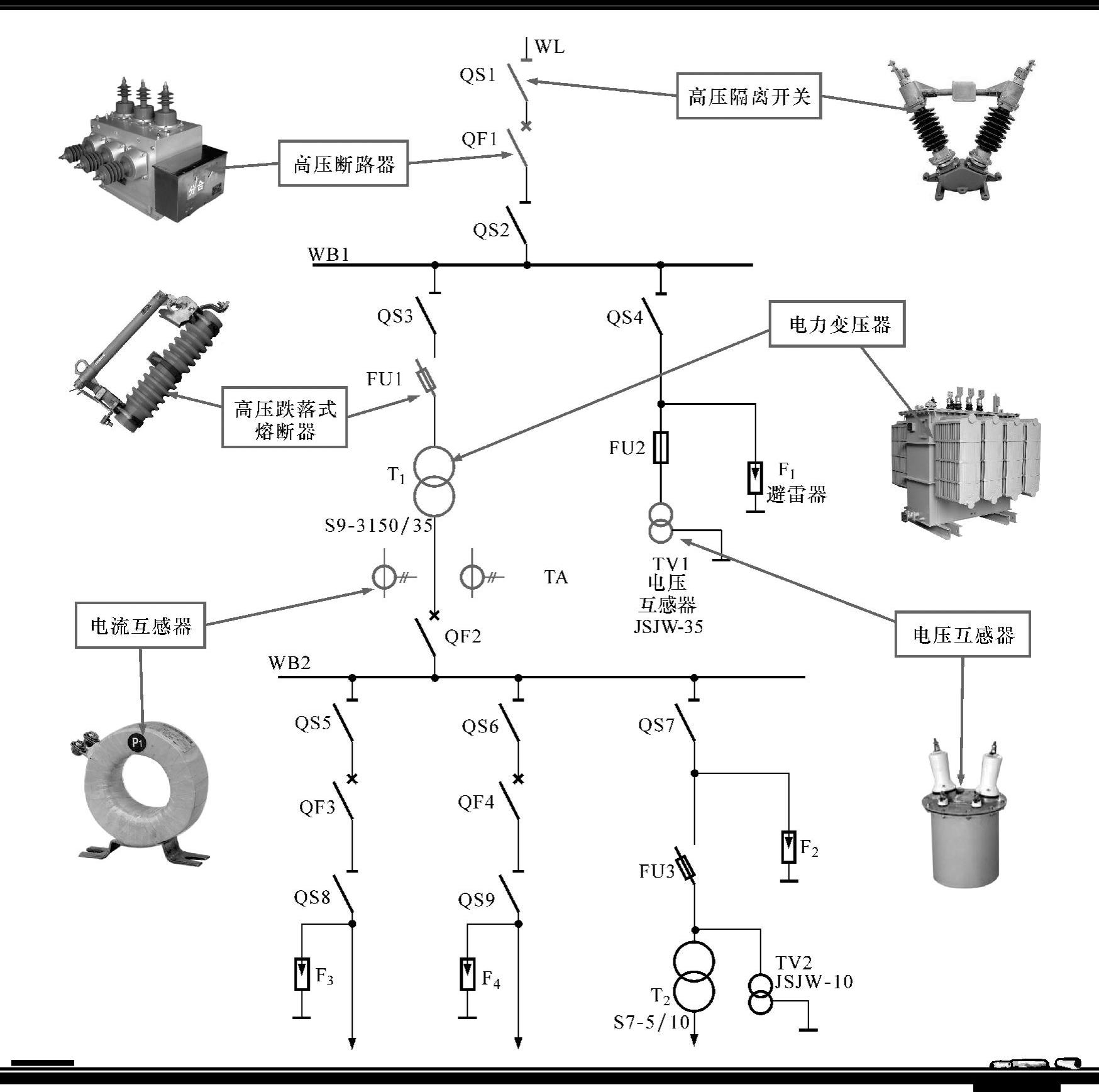

高压供配电线路是由各种高压供配电器件和设备组合连接而成，图11-18所示为典型的高压供配电站的线路（高压变电所的主接线图），根据电路图中各符号表示的含义建立起与实物的对应关系。

图11-18 典型的高压供配电站的线路

从图中可以看出，该高压供配电线路主要由电力变压器（T₁、T₂）、电压互感器（TV1、TV2）、电流互感器（TA）、高压隔离开关（QS1～QS9）、高压断路器（QF1～QF4）、高压熔断器（FU1～FU3）、避雷器（F₁～F₄）以及两条母线（WB1、WB2）和电缆构成的。

（1）高压断路器

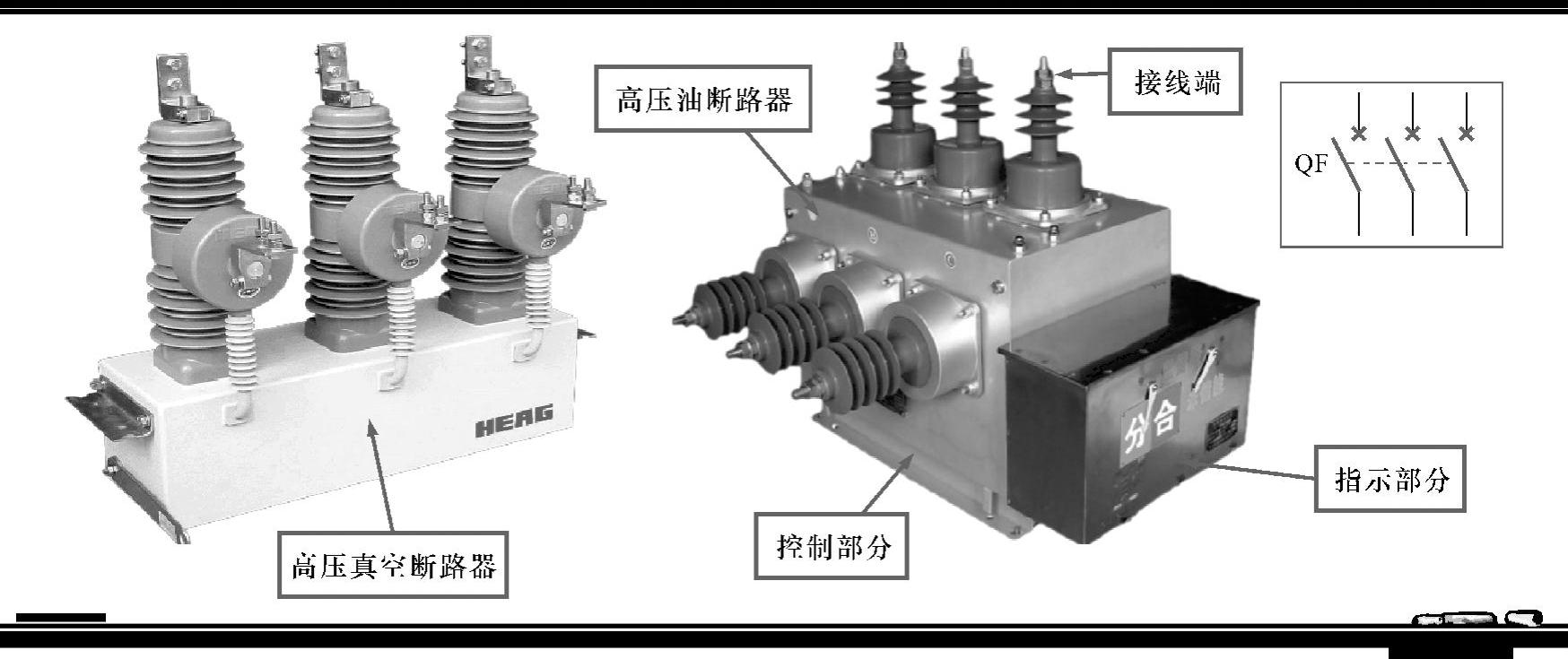

高压断路器是高压供配电线路中具有保护功能的开关装置，当高压供配电的负载线路中发生短路故障时，高压断路器会自行断路进行保护。图11-19所示为常见高压断路器的实物外形。

图11-19 常见高压断路器的实物外形

（2）高压隔离开关

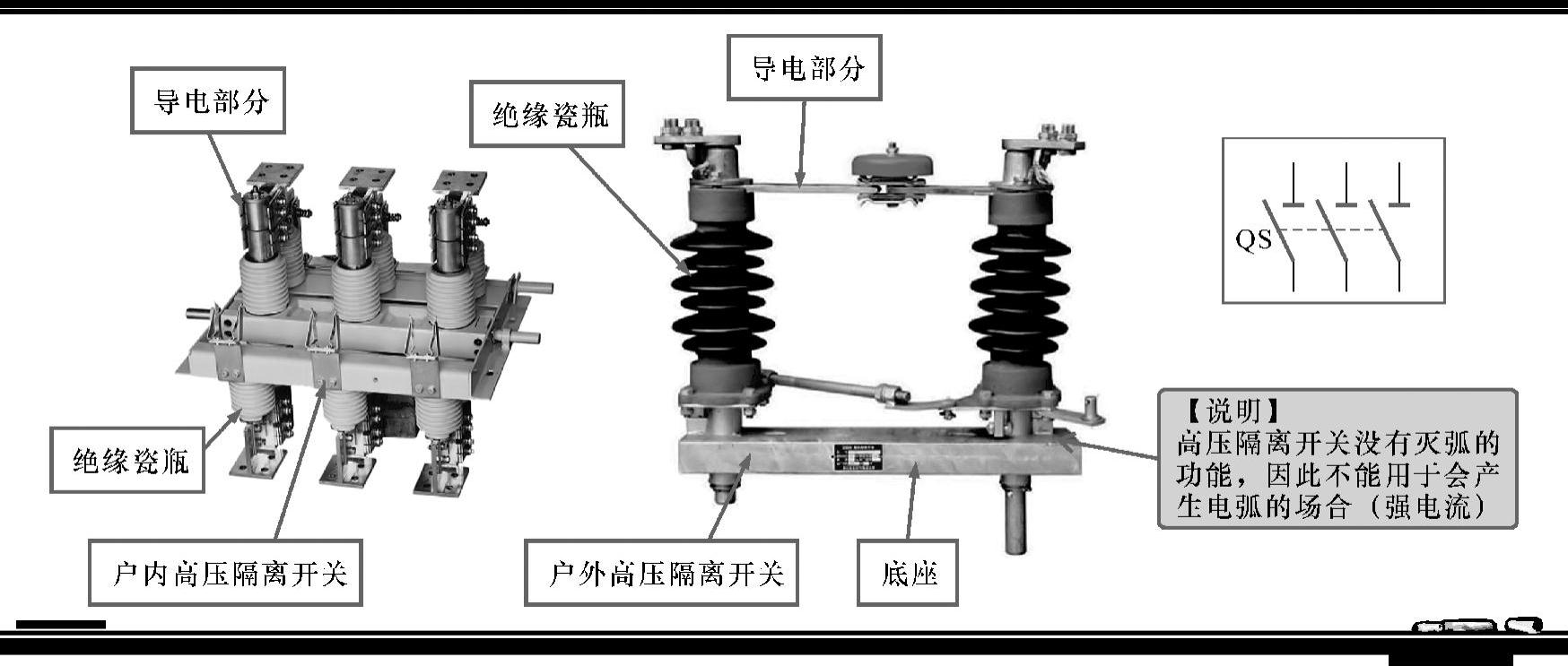

高压隔离开关用于隔离高压电，保护高压电气的安全，使用时需与高压断路器配合使用，图11-20所示为高压隔离开关的实物外形。

图11-20 高压隔离开关的实物外形

（3）高压熔断器

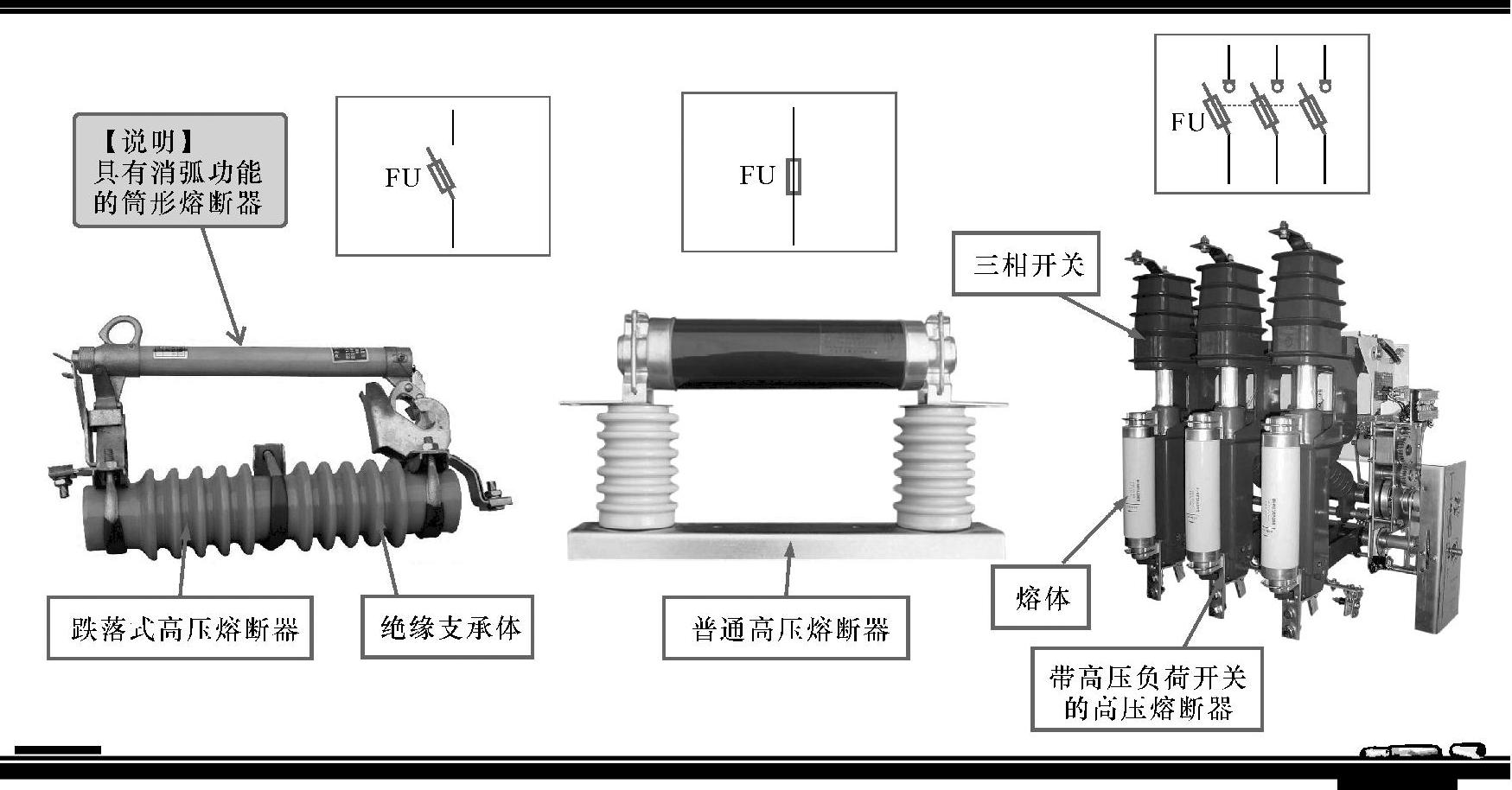

高压熔断器是用于保护高压供配电线路中设备安全的装置，当高压供配电线路中出现过电流的情况时，高压熔断器会自动断开电路，以确保高压供配电线路及设备的安全。图11-21所示为常见高压熔断器的实物外形。

（4）电流互感器

电流互感器是用来检测高压供配电线路流过电流的装置，它是高压供配电线路中的重要组成部分。图11-22所示为常见电流互感器的实物外形。

图11-21 高压熔断器的实物外形

图11-22 常见电流互感器的实物外形

（5）电压互感器

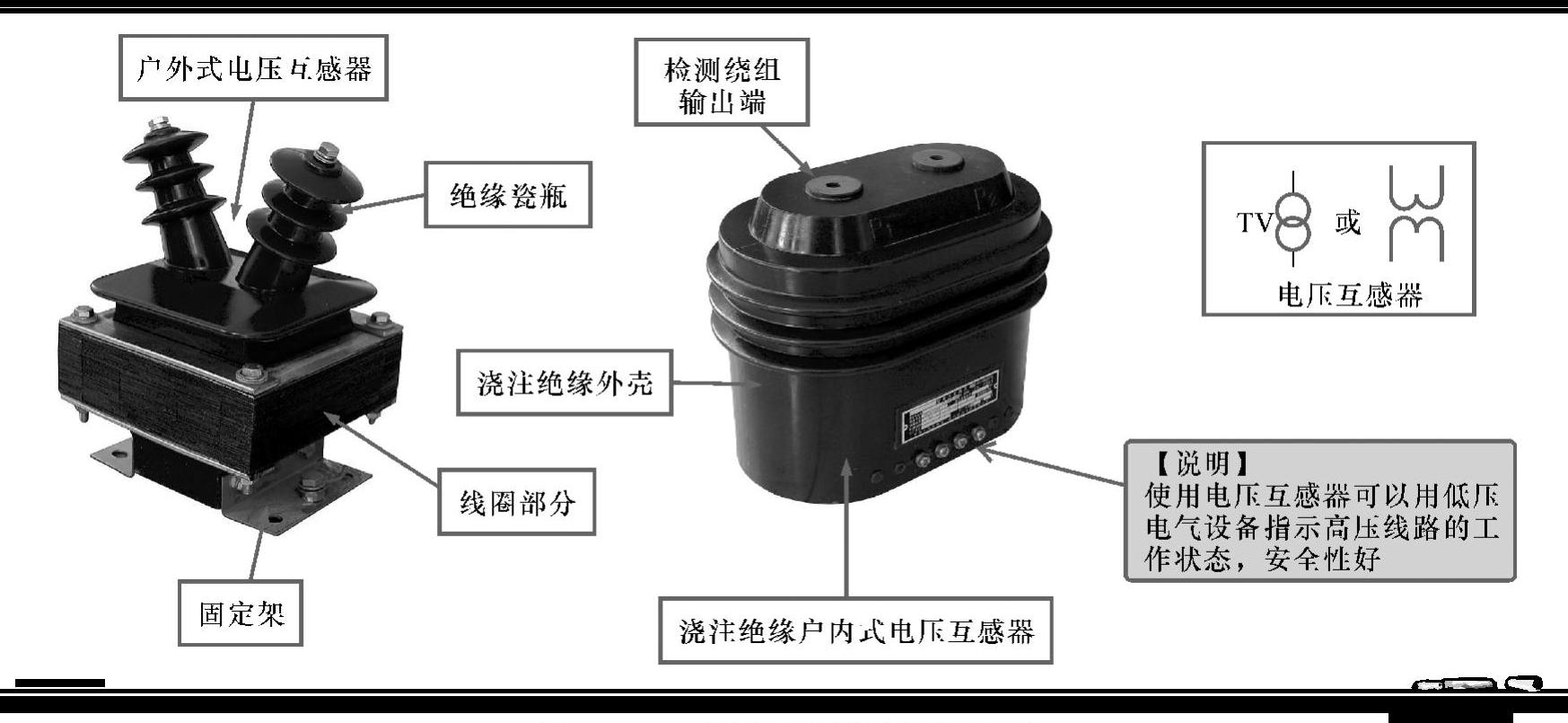

电压互感器是一种把高电压按比例关系变换成100V或更低等级的次级电压的变压器，通常与电流表或电压表配合使用，指示线路的电压值和电流值，供保护、计量、仪表装置使用。图11-23所示为电压互感器的实物外形。

（6）高压补偿电容

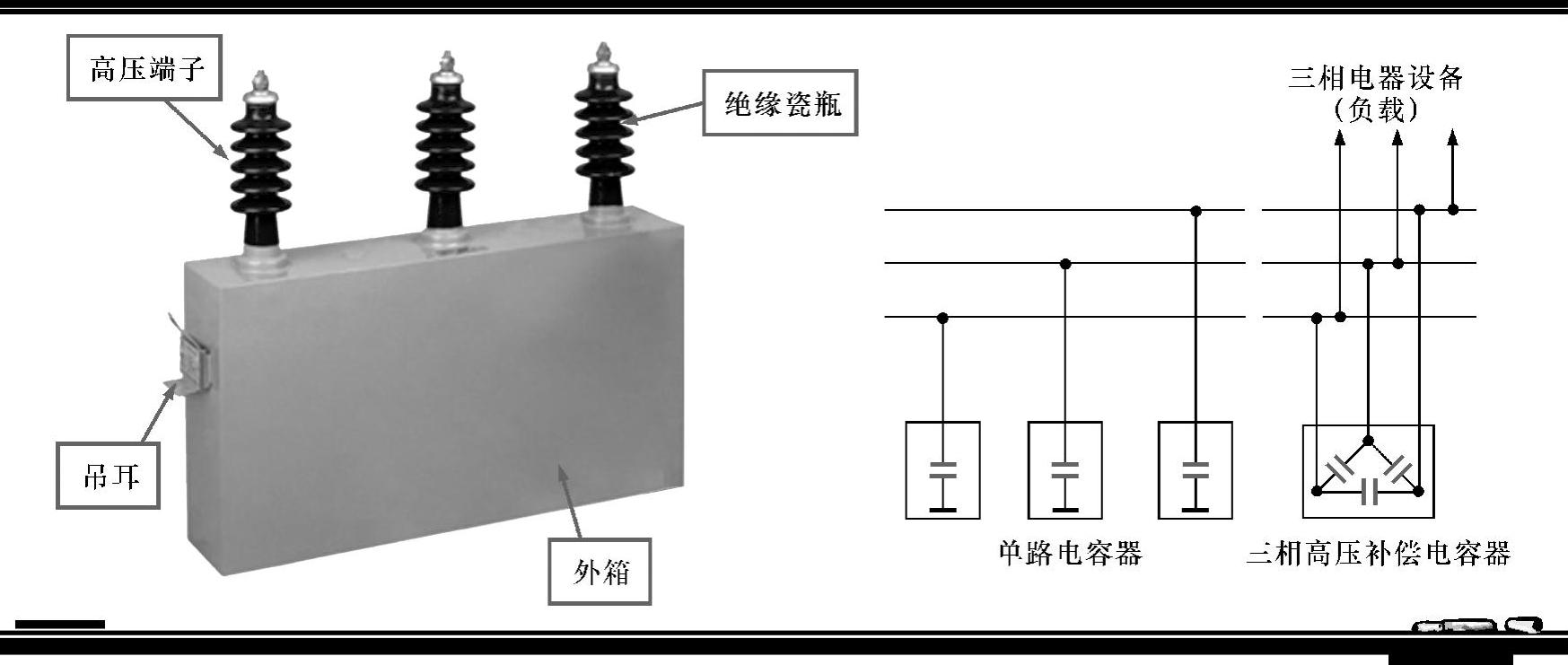

高压补偿电容器是一种耐高压的大型金属壳电容器，它有三个端子，内部有三个电容器（制成一体），分别接到三相电源上，与负载并联，用以补偿相位延迟的无效功率，提高供电效率，图11-24所示为高压补偿电容的实物外形。

图11-23 电压互感器的实物外形

图11-24 高压补偿电容的实物外形

（7）电力变压器

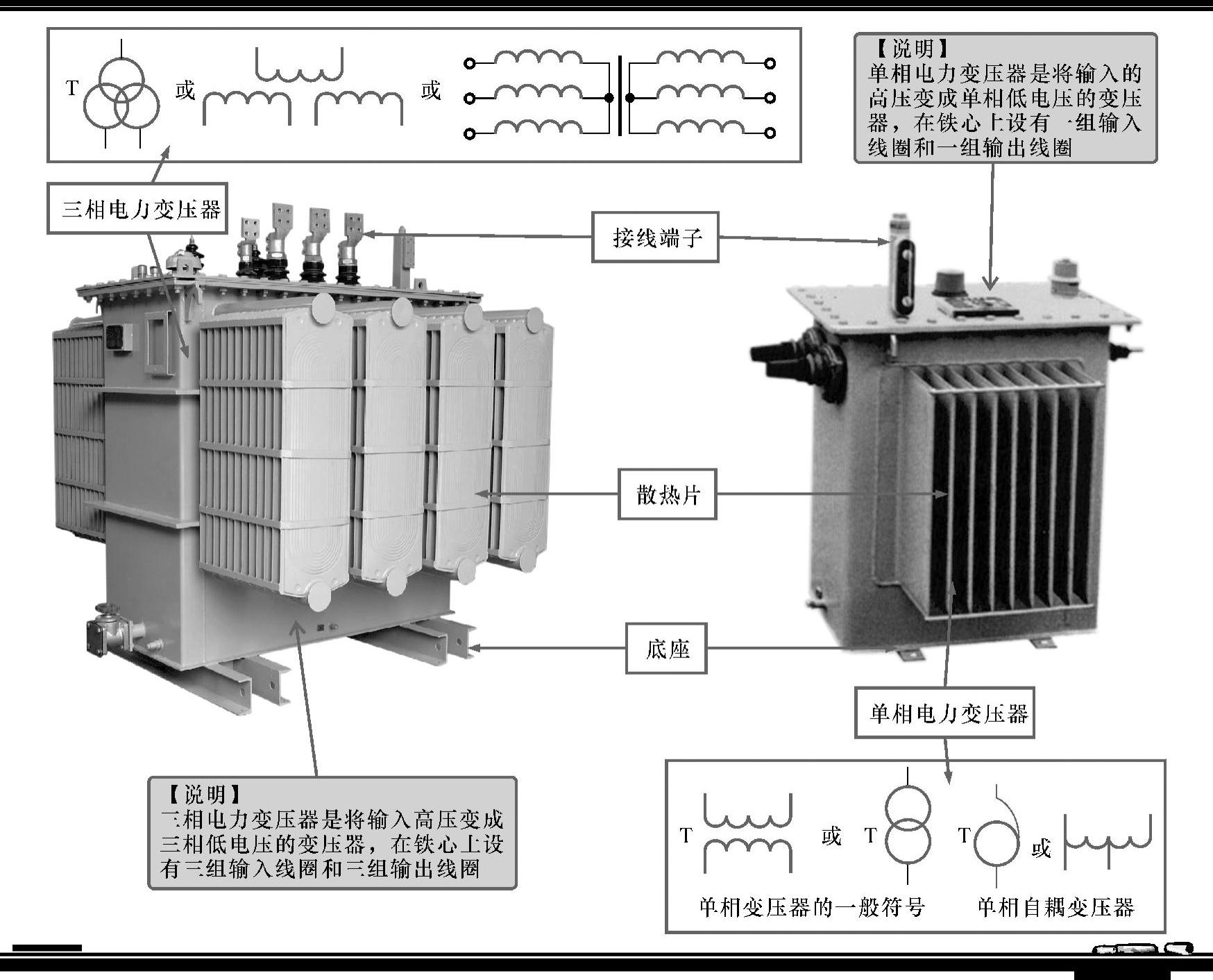

电力变压器是高压供配电线路中最重要的特征元件，用于实现电能的输送、电压的变换。在远程传输时，将发电站送出的电源电压升高，以减少在电力传输过程中的损失，便于长途输送电力；在用电的地方，变压器将高压降低，供用电设备和用户使用。图11-25所示为常见的电力变压器的实物外形。

（8）计量变压器

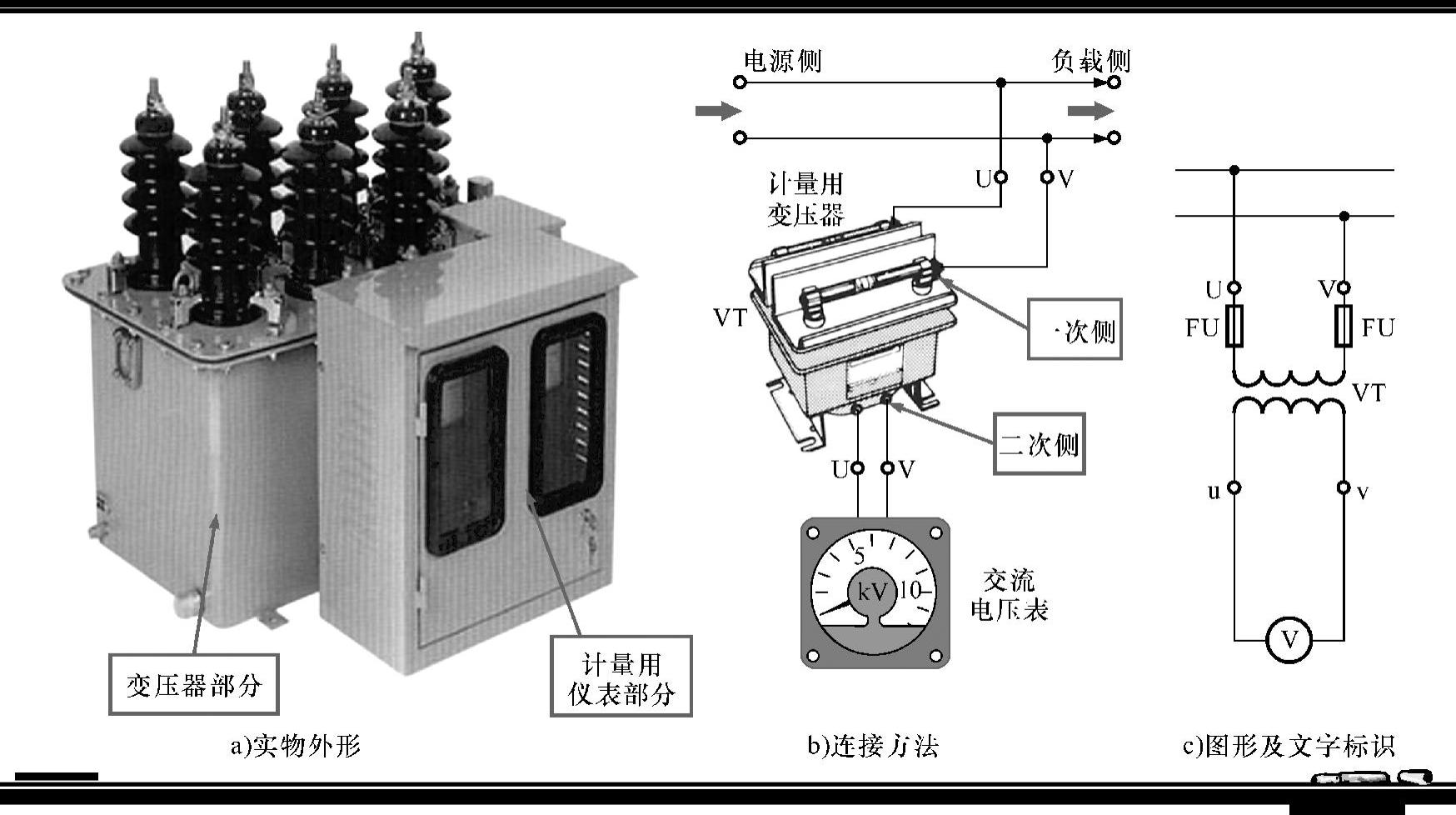

计量变压器是采用变压器耦合的方式将高压转换成低压，用以检测高压供电线路的电压和电流。感应出的信号去驱动用来指示电压和指示电流的表头，以便观察变配电系统的工作电压和工作电流。图11-26所示为常用计量变压器的实物外形。(www.daowen.com)

（9）避雷器

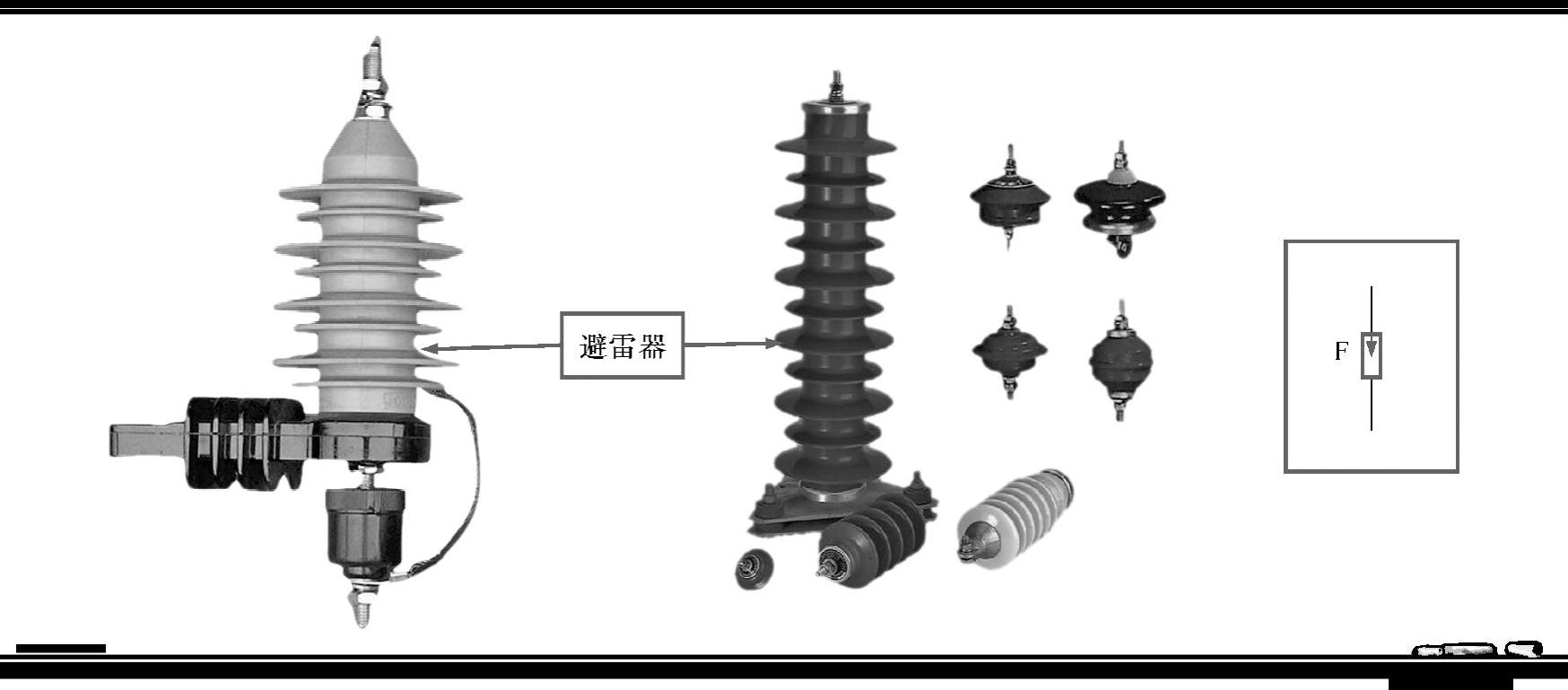

避雷器是在供电系统受到雷击时的快速放电装置，可以保护变配电设备免受瞬间过电压的危害。避雷器通常设于带电导线与地之间，与被保护的变配电设备呈并联状态。图11-27所示为常见的避雷器实物外形。

图11-25 电力变压器的实物外形

图11-26 常用计量变压器的实物外形

图11-27 常见的避雷器实物外形

【注意】

在高压供配电线路工作时，当过电压值达到规定的动作电压时，避雷器立即动作进行放电，从而限制供电设备的过电压幅值，保护设备；当电压值正常后，避雷器又迅速恢复原状，以保证变配电系统正常供电。

2.认识低压供配电系统中有哪些设备

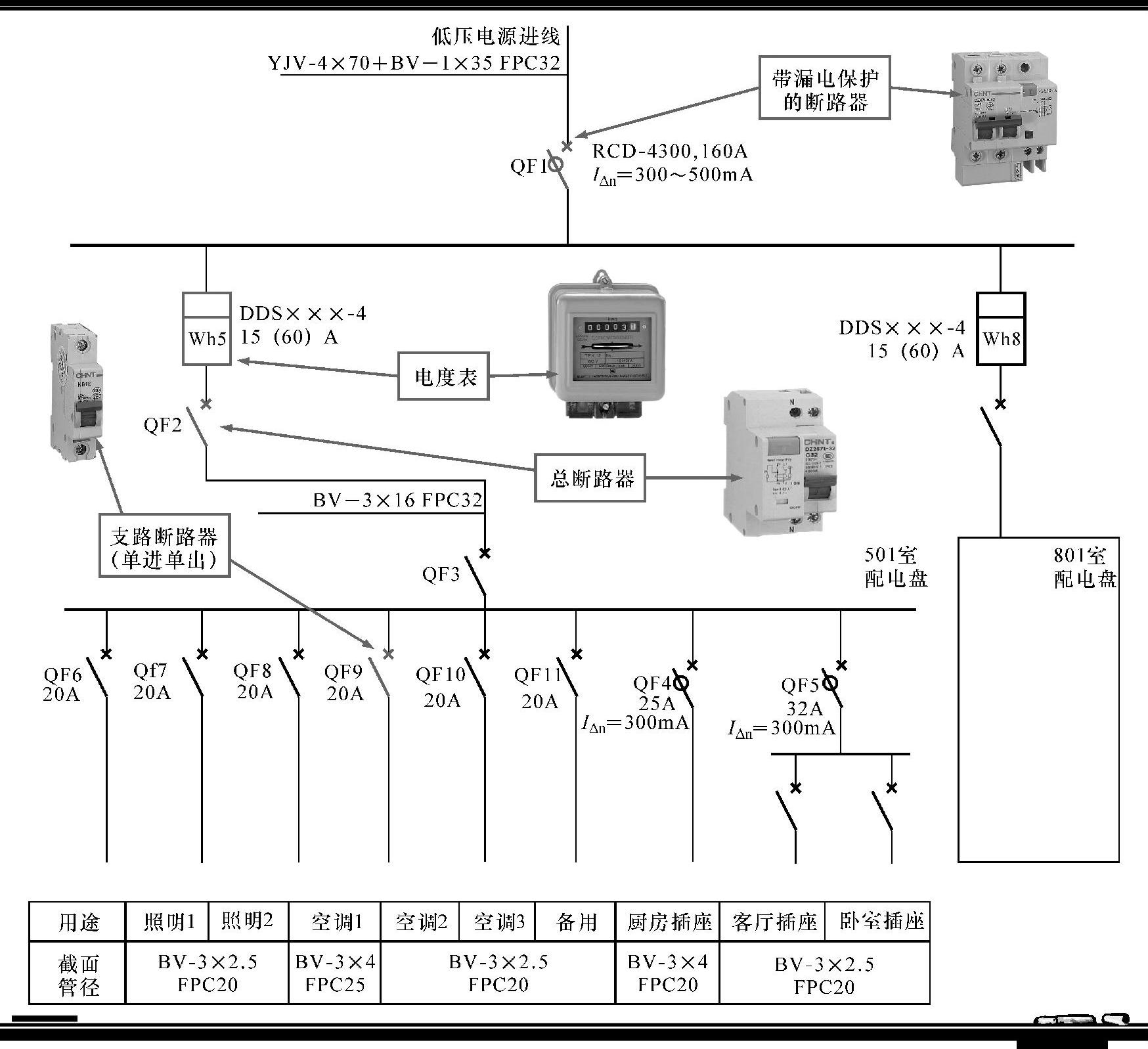

低压供配电系统结构要比高压供配电系统简单很多，系统中主要是由低压断路器、低压熔断器和电度表等组成。图11-28所示为典型的低压供配电线路（多层住宅低压供配电线路）。从图中可以看出，该低压供配电线路主要由带漏电保护功能的断路器（QF1）、电度表（Wh5、Wh8）、用户总断路器和支路断路器构成的。

（1）低压断路器

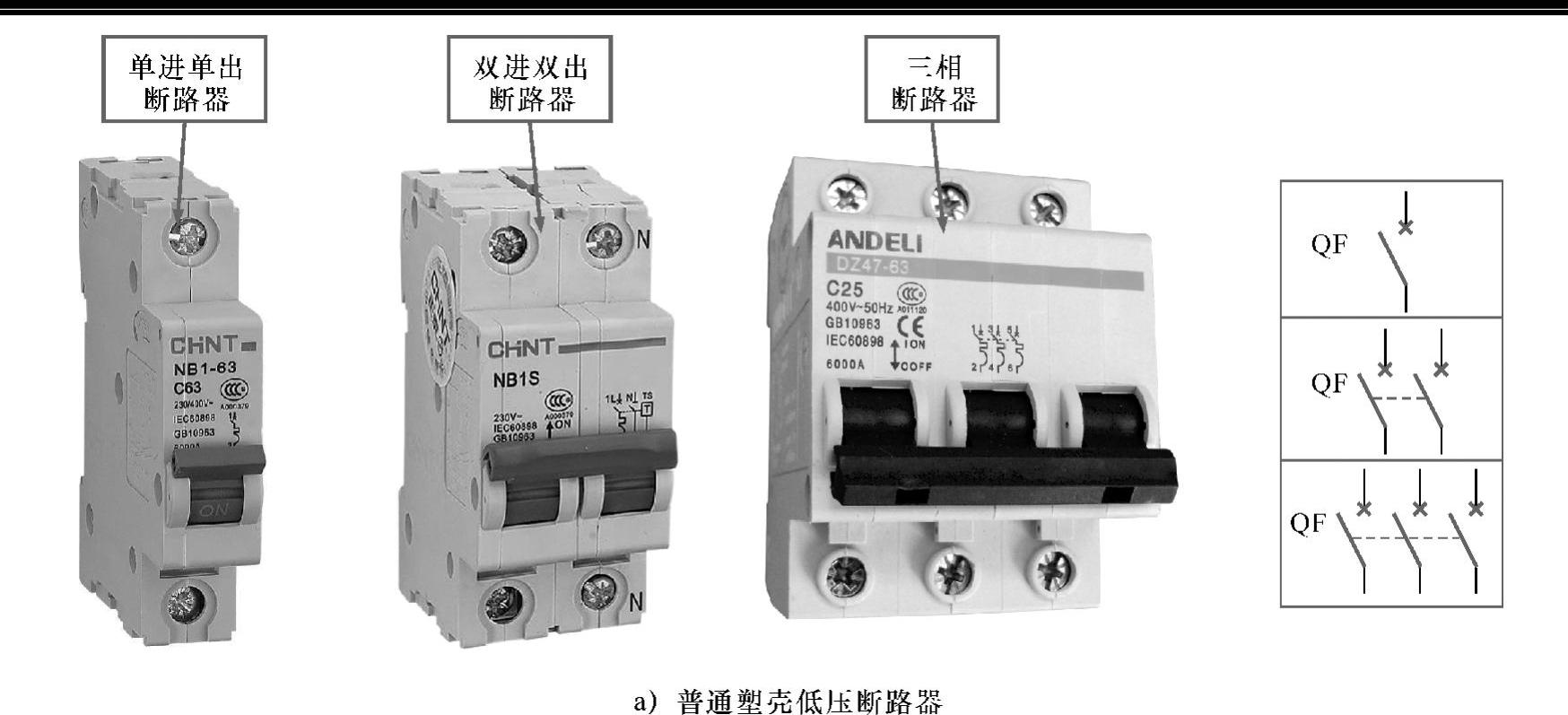

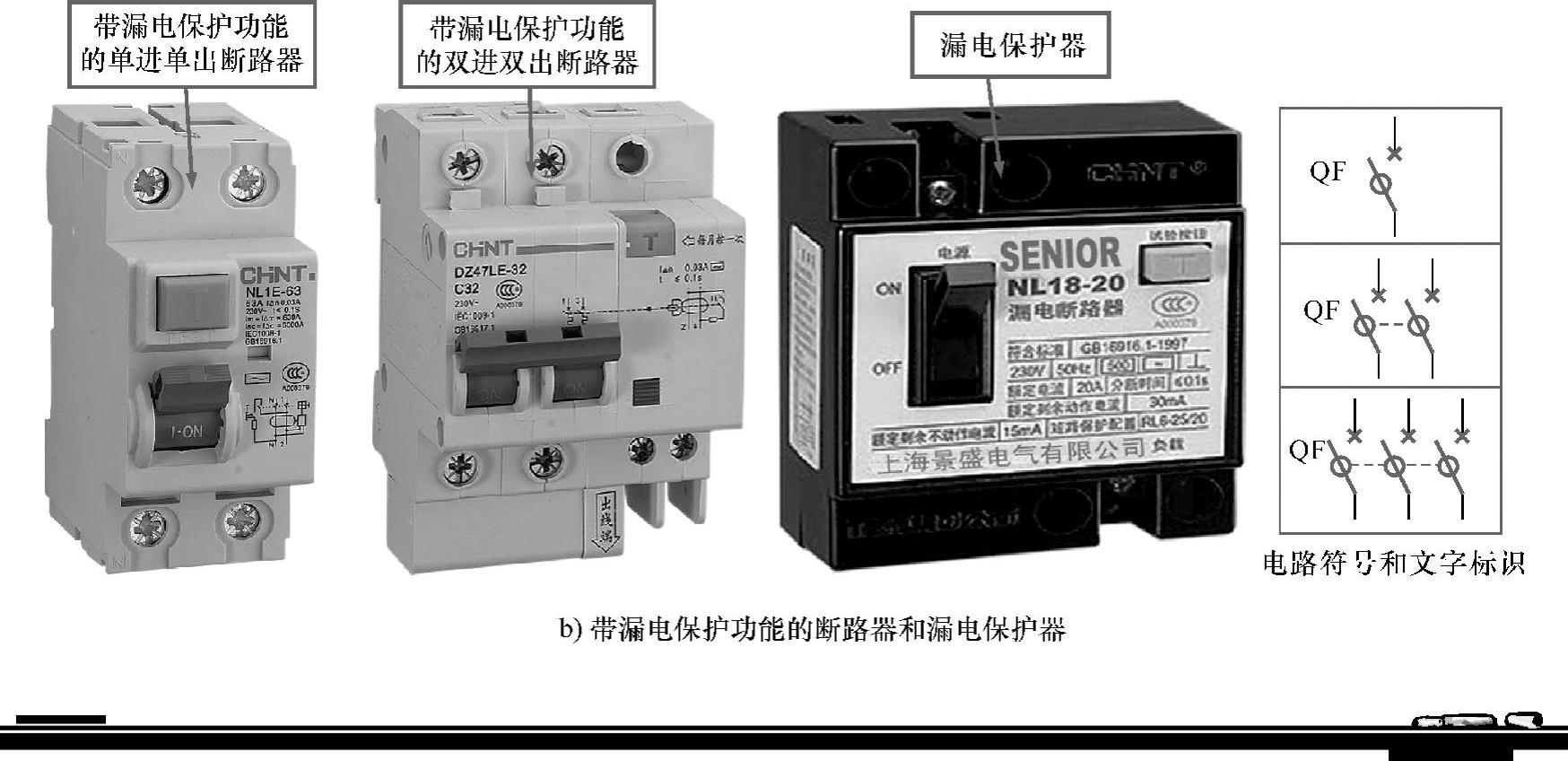

低压断路器又称空气开关，主要用于接通或切断供电线路且具有过载、短路或欠电压保护的功能，常用于不频繁接通和切断电路的环境中。根据具体功能不同，低压断路器主要有普通塑壳断路器和带漏电保护功能的断路器两种，如图11-29所示。

提问

漏电保护器是断路器的一个种类吗？有什么特别的功能？

回答

漏电保护断路器又叫漏电保护开关，实际上是一种具有漏电保护功能的开关，低压供配电线路中的总断路器一般选用该类断路器。这种开关具有漏电、触电、过载、短路的保护功能，对防止发生触电或因漏电而引起的火灾事故有明显的效果。

图11-28 典型的低压供配电线路（多层住宅低压供配电线路）

图11-29 典型断路器的实物外形

图11-29 典型断路器的实物外形（续）

（2）低压熔断器

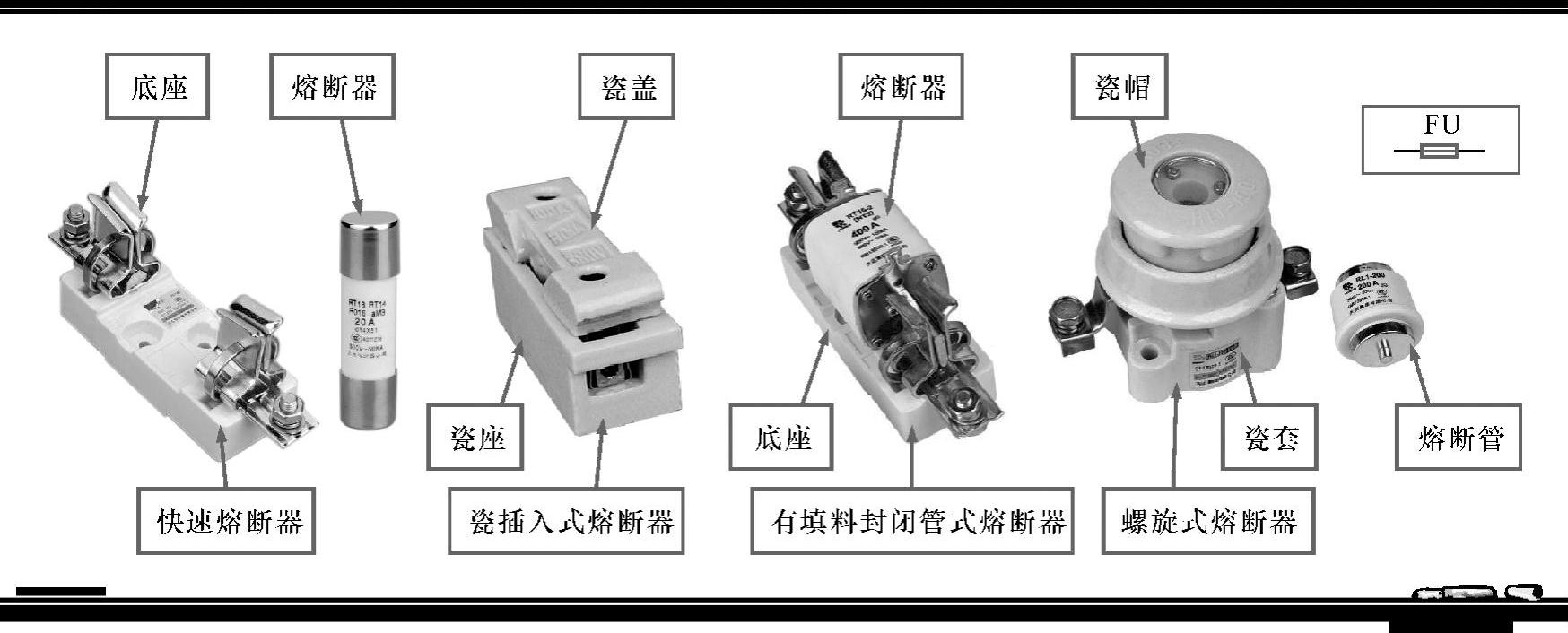

低压熔断器在低压供配电系统中用作线路和设备的短路及过载保护，当低压供配电线路正常工作时，熔断器相当于一根导线，起通路作用；当通过低压熔断器的电流大于规定值时，低压熔断器会使自身的熔体熔断而自动断开电路，从而对低压供配电线路上的其他电器设备起保护作用。图11-30所示为几种常见低压熔断器的实物外形。

图11-30 常见低压熔断器的实物外形

（3）电度表

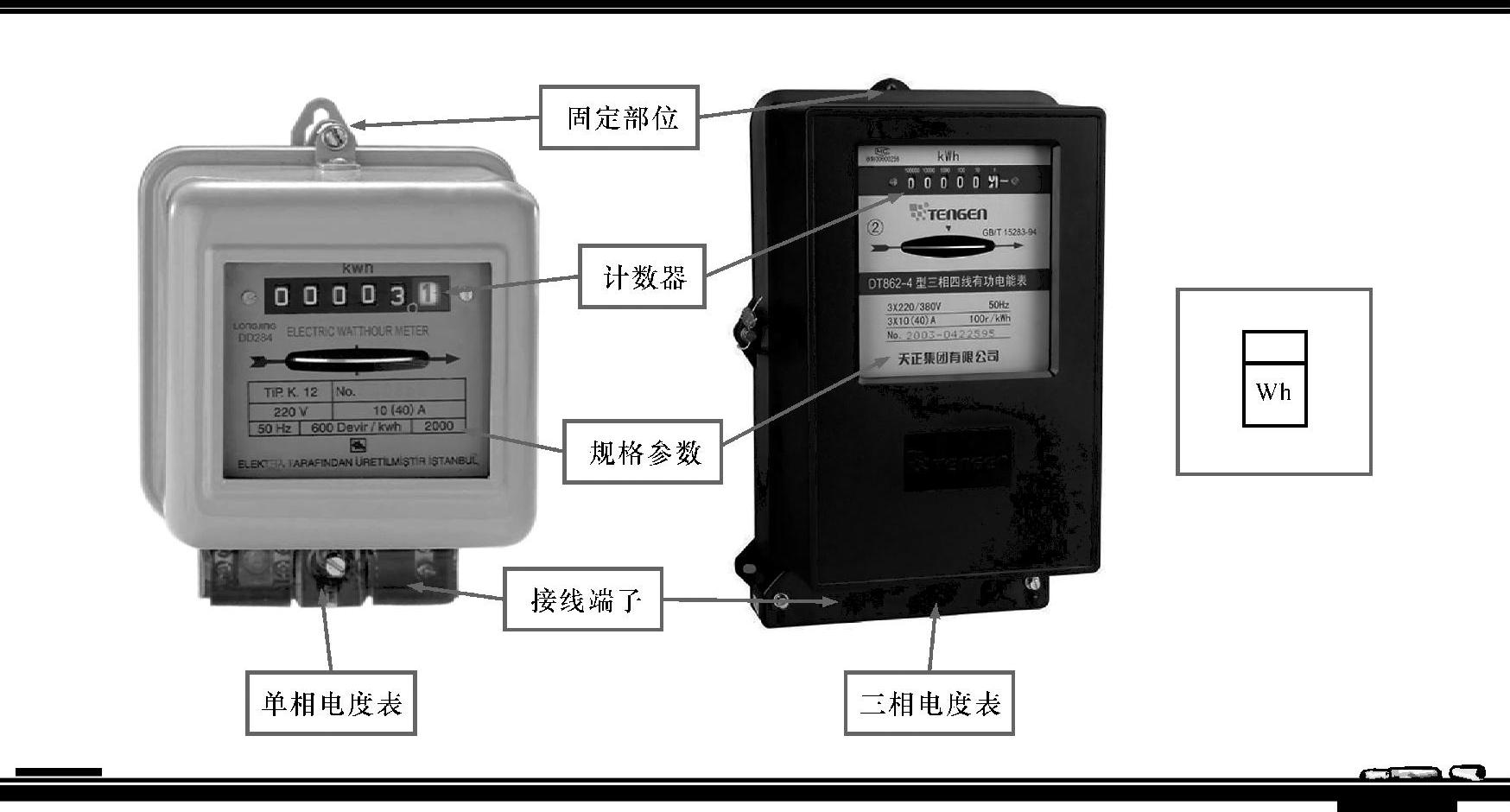

电度表也称为电能表，是用来计量用电量的器件，有三相电度表和单相电度表之分，图11-31所示为电度表的实物外形。

图11-31 电度表的实物外形
